盖革米勒伽马射线计数管结构设计

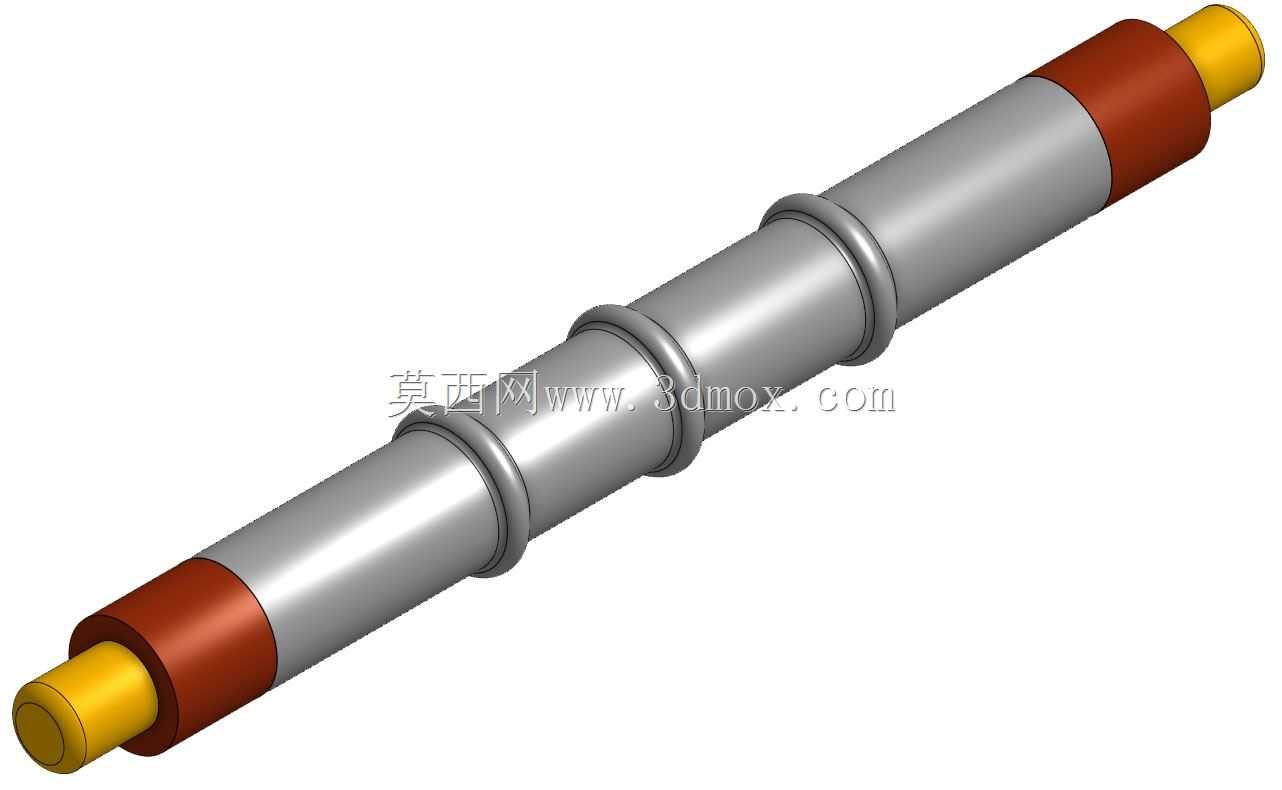

　　在核辐射检测、环境放射性监测、工业探伤放射源巡检、个人剂量报警设备的开发场景中，盖革米勒计数管是核心的射线探测传感元件，本次完成的三维结构设计，完全围绕这类端窗式圆柱计数管的实际装配、使用需求展开，还原了产品从内部气室封装到外部电极引出的完整结构细节。做这个结构设计的时候，最先考虑的是计数管的安装适配性，这类圆柱型计数管大多采用两端轴向电极引出的结构，整体为细长圆柱形态，管身主体采用薄壁金属外壳作为阴极，内壁做了钝化处理避免气体放电过程中出现局部场强畸变，管身设置的多道环形凸筋，一方面是增强薄壁管身的结构强度，避免装配、运输过程中受外力挤压出现管身形变，导致内部阳极丝偏移影响探测效率，另一方面凸筋也可以作为安装定位的基准，和设备内部的橡胶减震卡箍配合，限制计数管在设备壳体内的轴向、径向窜动，避免震动环境下电极引线出现疲劳断裂。两端的绝缘端塞采用耐高温的绝缘材料封装，和金属管身采用过盈压合加密封胶粘接的工艺，保证内部充入的惰性猝灭气体不会出现泄漏，端塞中心引出的金属电极作为阳极接线端，端部做了滚花处理，方便和设备内部的高压引线焊接，同时避免焊接后引线受拉力脱落。设计过程中特意核对了这类计数管的安装边界尺寸，整体外径控制在常规手持辐射检测仪的安装槽适配范围内，长度方向预留了两端引线的弯折空间，不会出现装入设备后和内部电路板、电池仓出现干涉的问题。

　　从功能实现的结构逻辑来看，管身的金属外壳除了作为阴极参与气体放电过程，同时也起到电磁屏蔽的作用，避免外界的电磁干扰导致计数电路出现误触发，两端的绝缘端塞除了密封气室，还要保证阳极和阴极外壳之间的绝缘电阻满足高压供电的要求，避免出现高压爬电导致计数管无法正常起辉。在做三维建模的时候，特意还原了管身的表面处理细节，金属外壳的哑光质感、端塞的绝缘材质色泽、端部电极的金属镀层都做了对应呈现，方便结构设计人员在做设备整体装配的时候，直观看到计数管和周边结构的配合关系，不需要反复核对二维图纸的尺寸标注。

　　这类计数管的使用场景覆盖了从便携式个人剂量报警仪到固定式环境辐射监测站的多种设备，不同设备对计数管的灵敏度、探测伽马射线的能量范围要求不同，但基础的安装结构尺寸大多遵循通用的圆柱型封装规范，本次设计的结构可以直接适配大部分常规手持检测设备的安装位，设计人员只需要根据自身设备的灵敏度需求调整内部充气参数和阳极丝直径，不需要对外形安装尺寸做大幅修改，就能直接完成整机组装。在结构细节处理上，管身的环形凸筋位置特意避开了常见设备的卡箍安装位，不会出现卡箍卡在凸筋上导致安装不牢的问题，两端电极的引出长度也做了标准化设计，和市面上常见的高压接插件可以直接适配，不需要额外裁剪引线长度。

　　另外考虑到计数管属于易碎的玻璃-金属封装元件（部分型号为全金属封装），建模的时候特意标注了管身的受力薄弱位置，提醒结构设计人员在设计安装结构的时候，在卡箍位置增加橡胶减震垫，避免设备跌落时冲击力直接传递到管身导致密封失效。从实际工程选型的角度来看，这类圆柱型盖革米勒计数管的结构一致性很高，不同厂家的同规格产品安装尺寸基本可以互换，本次完成的三维模型可以直接用于辐射检测设备的结构干涉检查、安装模拟，不需要重新测绘实物，能大幅缩短设备开发阶段的结构设计周期。建模过程中对所有配合尺寸都做了公差适配，比如端塞和管身的配合公差、电极和端塞的配合公差都按照实际生产的工艺要求做了预留，避免出现设计尺寸和实际生产工艺不匹配的问题。
