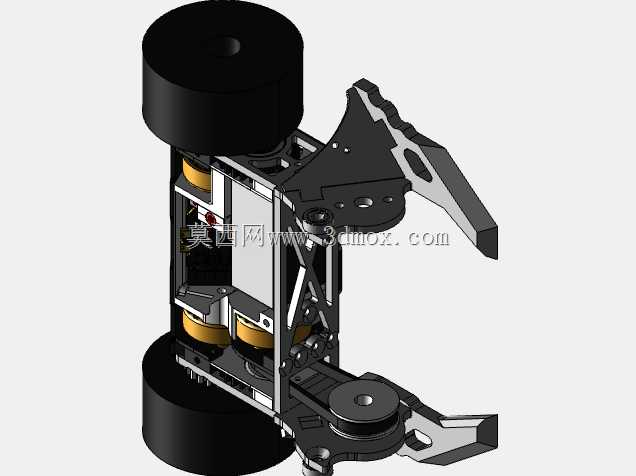

双轮夹持式机械执行机构结构设计

　　这款双轮夹持式机械执行机构，核心应用场景覆盖小型物料转运工位、轻载自动化分拣线、狭小空间内的工件夹持作业，区别于常规平动夹爪，它将行走轮组与夹持臂做了一体化集成设计，能够在夹持工件的同时依托上下布置的轮组实现沿工件表面的滚动位移，适配管状、板状、异形轮廓工件的沿边作业需求，比如管道焊缝检测时的探头搭载、长条形工件的辅助移位、狭小舱体内的巡检探头移动载体都能适配。

　　从功能特性来看，上下两组大直径滚轮采用同轴对称布置，滚轮材质预留了软质包胶层的安装槽位，既可以保证与接触面的足够摩擦力，也能避免刚性接触刮伤工件表面；滚轮内侧集成了两组驱动单元，通过直连传动的方式带动滚轮转动，省去了额外的同步带、齿轮传动链路，既压缩了整体结构厚度，也降低了传动间隙带来的位移误差。夹持臂部分采用了仿生钳口的轮廓设计，钳口边缘做了阶梯式的让位槽，能够适配不同直径的圆柱类工件、不同厚度的板类工件夹持，钳口与主体框架之间采用了多组连杆铰接的支撑结构，相比单轴铰接的夹爪，夹持过程中钳口的开合角度更大，同时受力分布更均匀，不会出现单侧应力集中导致的工件夹偏问题。

　　设计思路上，整体框架采用了板式叠层的装配结构，主体支撑件为两块平行布置的金属立板，所有驱动组件、铰接轴、滚轮轴都两端固定在两侧立板上，这种结构的优势在于装配公差容易控制，后期维护时只需要拆解单侧立板就能完成内部组件的更换，不需要整体拆解机构；内部走线全部预留了立板内侧的走线槽，驱动线缆、传感器线缆可以沿着槽位布置，不会在机构运动时出现线缆剐蹭、拉扯的问题。从安装边界来看，整体结构的径向最大尺寸由上下滚轮的外径决定，滚轮端面到机构中心的距离控制在紧凑范围内，轴向厚度控制在窄幅区间，能够伸入宽度较窄的缝隙空间内作业；机构尾部预留了标准的安装法兰接口，可以直接连接在工业机械臂的末端法兰上，也可以通过转接板固定在直线滑台、移动模组的滑座上，安装孔位采用了通用的孔距标准，不需要额外定制转接件就能完成适配。

　　夹持力的传递路径上，铰接点都配置了自润滑衬套，长时间往复开合也不会出现轴孔磨损导致的间隙过大问题，钳口的开合驱动件隐藏在两层立板之间的空腔内，外部没有突出的驱动部件，避免了作业过程中驱动件与周边设备、工件发生碰撞。滚轮的轮面做了中间微凸的轮廓设计，在沿曲面工件表面滚动时能够自动对中，不会出现轮面边缘卡滞、脱轨的问题；夹持臂的钳口表面预留了防滑垫的安装位，可以根据夹持工件的材质更换不同摩擦系数的防滑垫，兼顾夹持稳定性与工件表面防护需求。整体结构没有冗余的装饰性部件，所有结构件都同时承担支撑、传动或者防护的功能，重量控制在轻载机械臂完全可承载的区间，不会因为末端负载过大导致机械臂的动态响应精度下降。在实际工况适配中，这款机构可以根据作业需求更换不同宽度的滚轮、不同轮廓的钳口，不需要改动主体框架的尺寸，就能适配从薄壁管件到厚板材、从小直径圆棒到异形型材的多种作业对象，通用性相比定制化的专用夹爪有明显提升。
