拨杆触发式拾取夹持机械装置结构

在小型物料分拣、实验室样本转移、窄空间作业等场景中，常规动力驱动的夹持部件往往受限于布线、气源布置或空间约束，无法灵活适配零散、临时的取放需求，这类拨杆触发式的拾取夹持装置，正是针对无外接动力场景下的手动取料作业设计的机械结构。从实际作业适配性来看，该装置无需外接电源、气源等动力源，仅通过按压外露的拨杆销即可完成夹爪的开合动作，操作人员单手握持即可完成全部操作，在电子元器件引脚整理、细小五金件分拣、精密装配工位的辅助取料场景中，能够有效降低操作人员的手指疲劳，避免直接接触尖锐、微小或带微弱静电的物料，提升取放动作的稳定性。

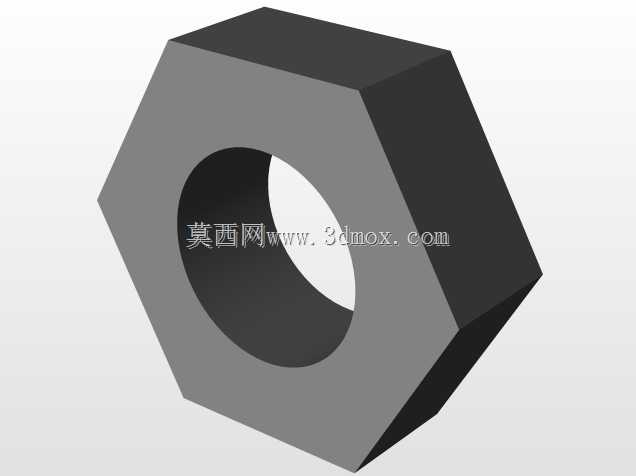

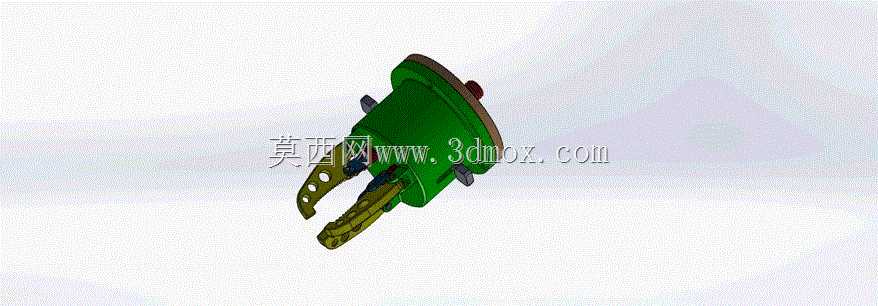

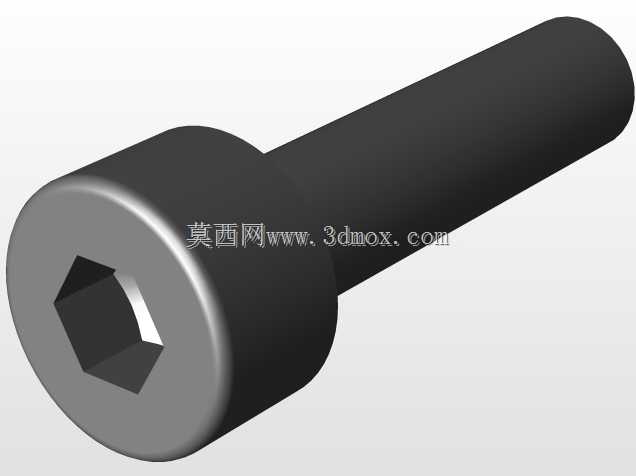

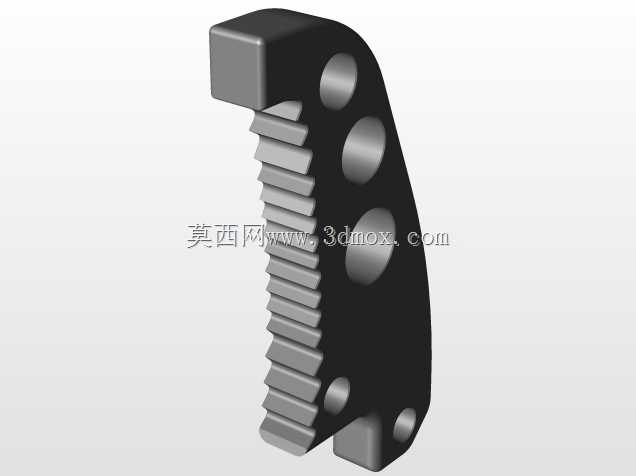

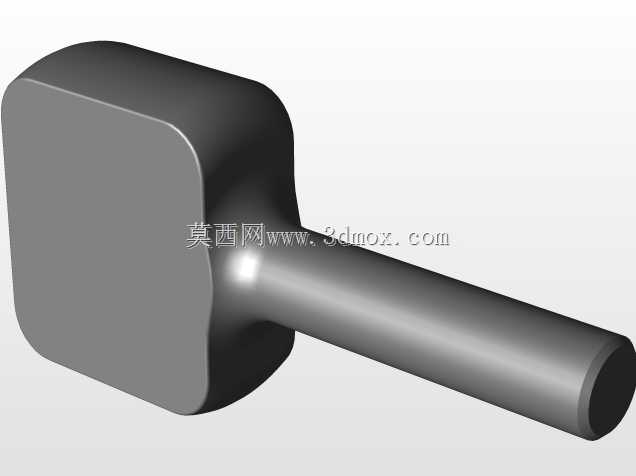

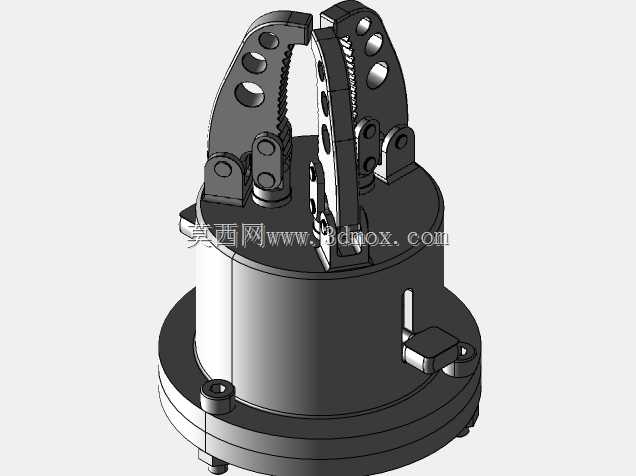

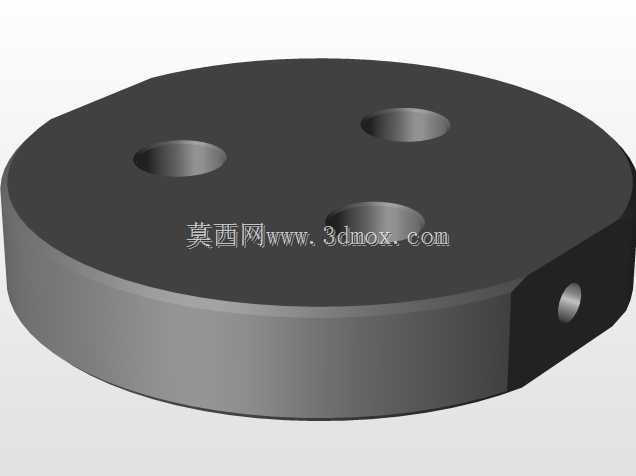

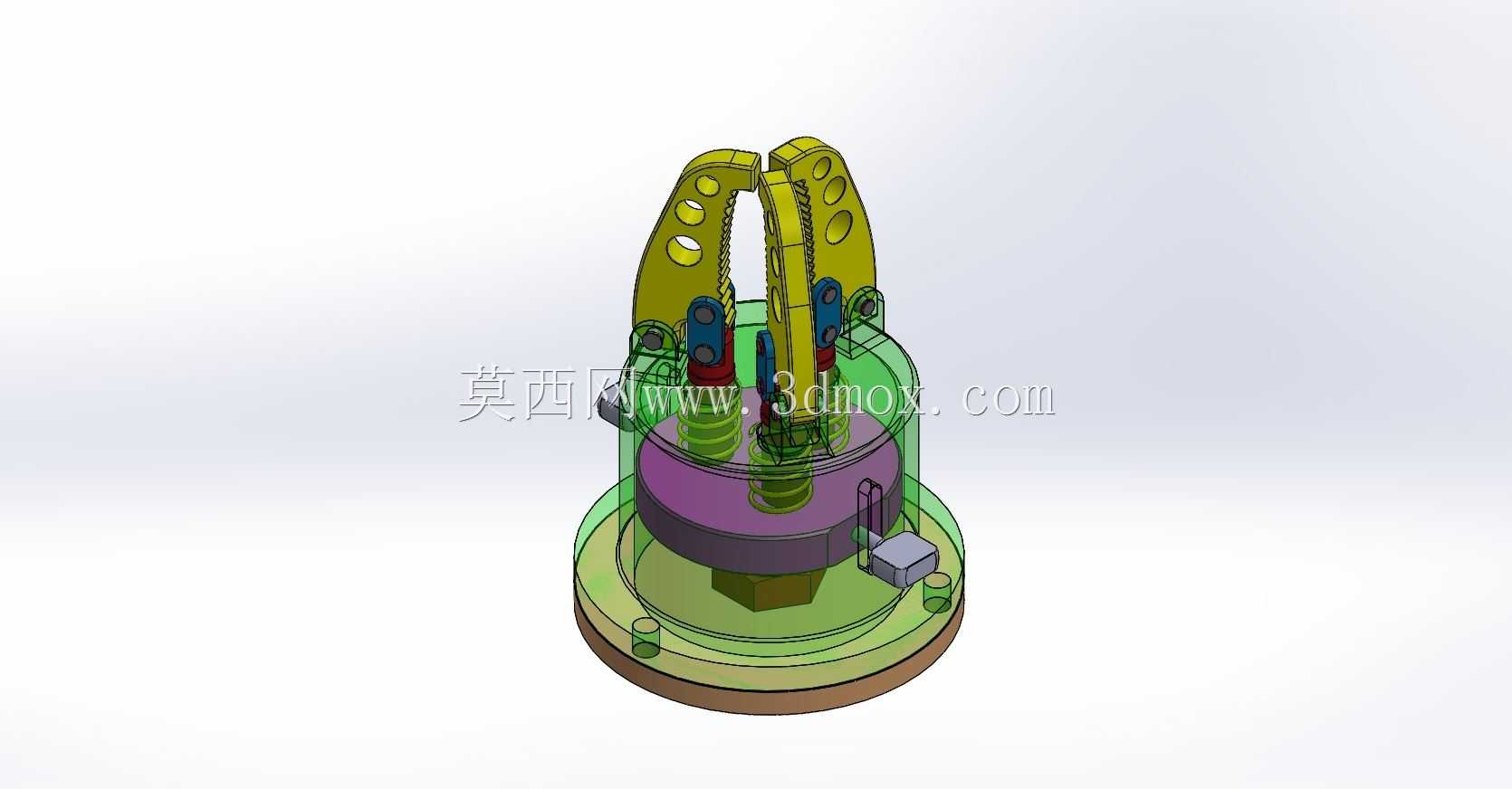

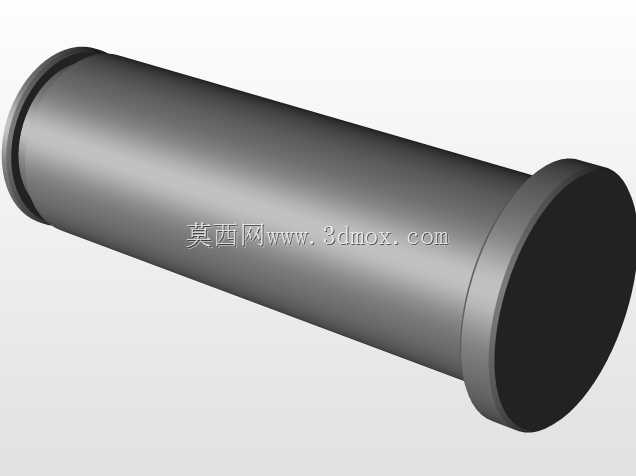

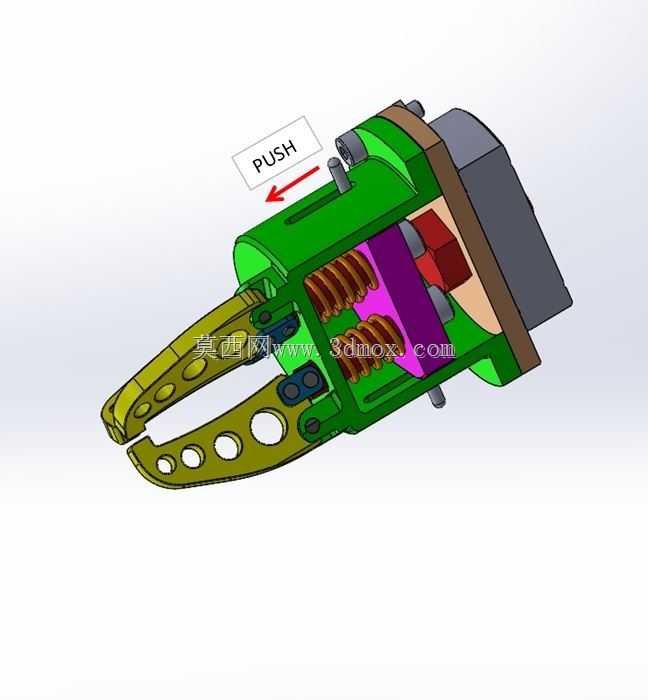

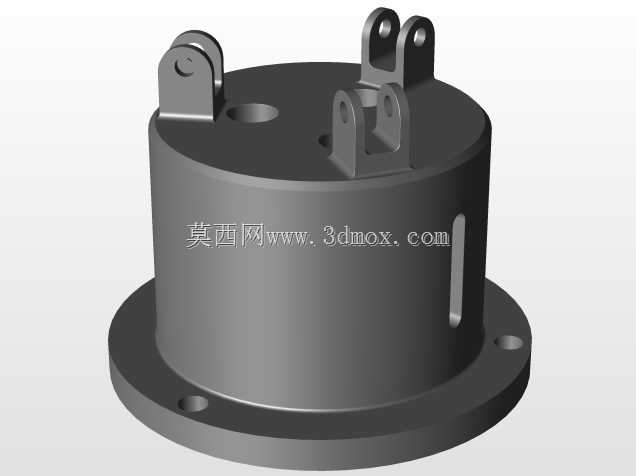

结构设计层面，装置整体采用集成式壳体布局，核心传动部件全部内置在绿色的主体壳体内，避免作业过程中粉尘、细小碎屑进入传动间隙造成卡滞。夹爪部分采用弧形分叉式结构，爪端做了圆弧过渡处理，既可以夹持柱状、块状的规则小型零件，也能适配外形不规则的异形小工件，夹持接触面做了防滑纹理设计，在夹持表面光滑的塑料件、金属小件时不会出现滑脱问题。拨杆销的触发行程经过适配设计，按压行程控制在单指可轻松触发的范围内，复位依靠内置的弹性元件实现，松开拨杆后夹爪自动复位保持夹持力，无需额外的锁止结构即可维持夹持状态，操作人员在转移物料过程中不需要持续按压拨杆，降低长时间作业的操作强度。

从安装边界与外形适配来看，装置主体为近似圆柱的紧凑结构，最大外径控制在常规手动工具的握持尺寸范围内，夹爪完全收拢时的整体长度适配常规工具收纳空间，可直接加装在延长杆末端，用于狭窄缝隙、设备内部等人员手部无法直接抵达的区域完成取物作业。壳体侧面预留的固定凸台，可根据实际使用需求加装固定绑带、快接接头，既可以作为手持工具单独使用，也能集成到简易自动化工位的末端执行机构上，配合直线往复机构完成定点取放料动作。

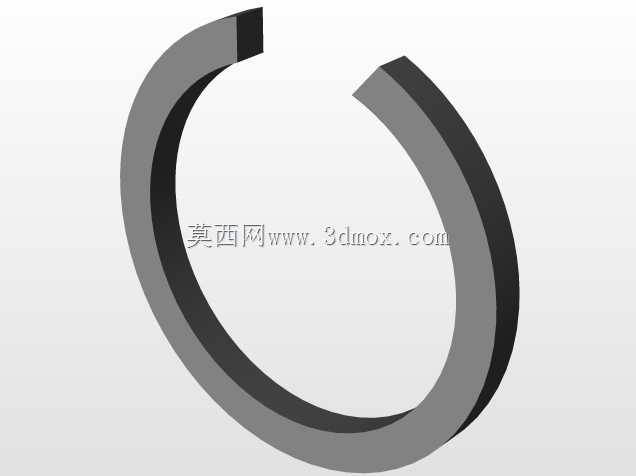

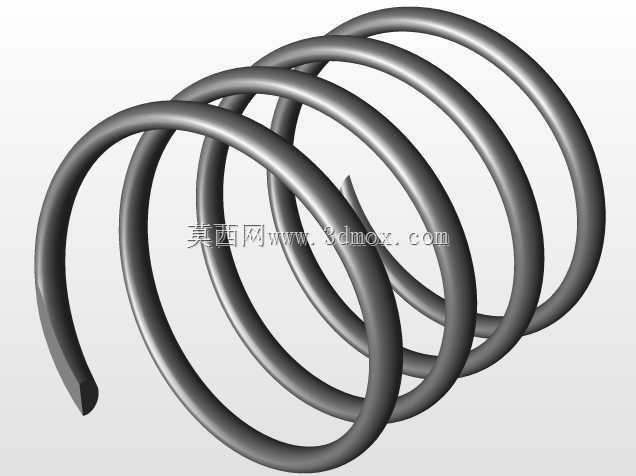

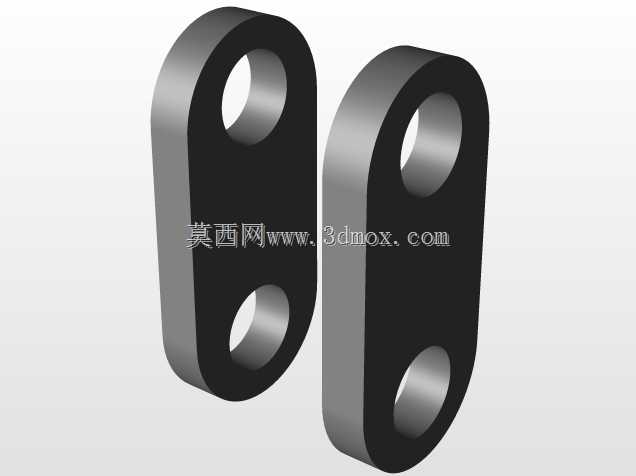

设计过程中针对传动路径做了简化处理，拨杆的触发动作通过内置的摆杆结构直接传递到夹爪的铰接点，没有多余的传动齿轮或连杆结构，整体传动效率高，长期使用的磨损点少，后期维护仅需要定期清理铰接位置的杂物、补充少量润滑脂即可保持动作顺畅。夹爪的开合角度经过合理匹配，最大张开距离覆盖常见小型零件的尺寸范围，不会出现张开角度过大导致操作不便、或是张开量不足无法适配目标工件的问题。夹持力的大小通过内置弹性元件的预紧力控制，既能够保证夹持工件时不会脱落，也不会因为夹持力过大损伤易碎、易变形的薄壁类工件，在精密零件转运、实验室耗材取放等对夹持力有要求的场景中也能适配使用。

在实际工况适配中，该结构的所有外露部件都做了圆角处理，没有尖锐的棱角，手持操作时不会划伤操作人员，壳体采用耐磨的工程材质制作，日常使用中磕碰、接触常规工业油污都不会出现结构损坏，适合在生产车间、装配工位、维修作业等多种场景下长期使用。夹爪部分采用耐磨金属材质制作，反复夹持工件不会出现爪端变形、磨损过快的问题，长期使用后如果爪端出现磨损，仅需要更换夹爪配件即可，不需要更换整个装置，降低了长期使用的成本。
