简易应急机械通气辅助装置结构设计

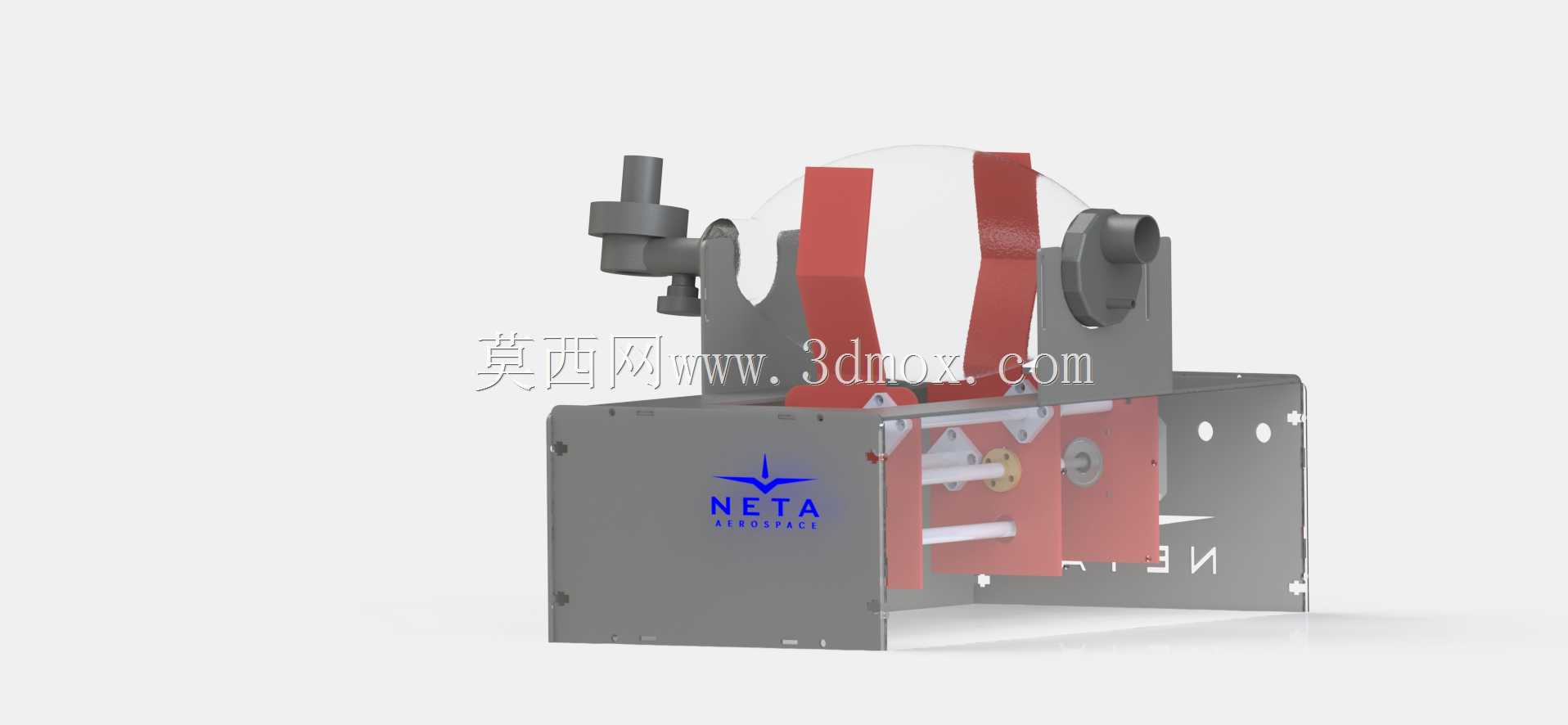

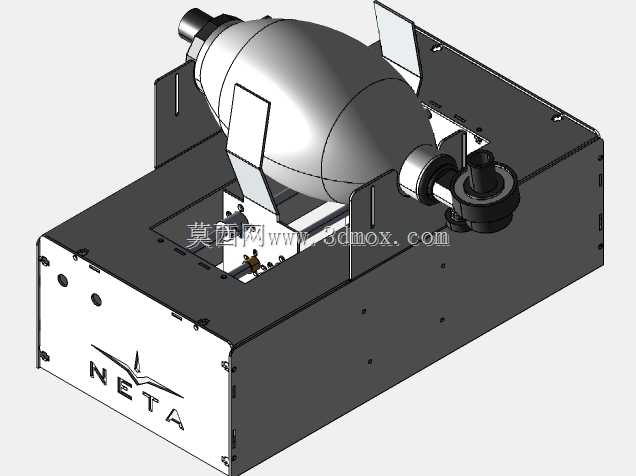

　　这款机械通气装置的设计初衷，是面向公共卫生应急场景下的常规电控呼吸机产能缺口，提供无需依赖复杂电控系统、纯机械结构实现通气动作的替代方案，可在临时收治点、野外救援场景、缺电无气源的特殊环境下，为存在自主呼吸障碍的患者提供稳定的节律性通气支持，填补极端条件下的呼吸救治设备空白。从结构布局来看，装置采用箱式集成化设计，主体承载结构为钣金折弯成型的矩形箱体，所有传动、执行、固定组件全部集成在箱体内部与上部安装面，整体安装边界控制在紧凑范围内，可直接放置在病床旁的标准床头柜或移动治疗车上使用，无需额外定制安装支架，适配绝大多数医疗场景的床边空间要求。上部的面罩固定组件采用对称式弹性绑带结构，绑带选用耐消毒腐蚀的柔性材质，可适配不同脸型的佩戴密封需求，绑带固定座设计有快速调节滑槽，无需工具即可快速调整绑带张紧度，保证面罩与患者面部的贴合密封性，避免通气过程中出现气压泄漏影响通气效果。侧边的气路接口采用标准医疗气路通用接头规格，可直接适配常规一次性呼吸管路与面罩配件，无需定制专属转接零件，降低应急场景下的配件调配难度。

　　箱体内部的传动结构采用纯机械连杆凸轮组合设计，通过手动输入动力或者外接低速旋转动力源，即可带动内部的活塞式通气组件做往复运动，按照预设的潮气量参数规律输出正压气流，凸轮轮廓经过反复迭代优化，可模拟正常呼吸的吸呼比切换节奏，避免气流冲击对患者气道造成额外损伤，整个传动链没有采用任何电子传感器、电控阀门类零件，所有运动副都采用自润滑耐磨材质，无需频繁加注润滑脂即可长时间连续运行，降低了特殊场景下的维护难度。

　　在设计过程中，结构团队特意将所有外露的棱角做了R3以上的圆角处理，避免转运、使用过程中剐蹭医护人员或者患者，箱体侧面开设了均匀分布的观察孔，既可以减轻整体结构重量，也能让运维人员直接观察内部传动件的运行状态，出现卡滞等异常时可以第一时间发现处置。装置的动力输入接口设计在箱体侧下方，既可以连接手动摇柄由医护人员手动操作提供动力，也可以适配低速电机、甚至手摇钻等常见的旋转动力源驱动，在没有电力供应的极端场景下，仅靠人力即可维持装置的正常运行，适配场景的灵活性远高于常规依赖电力与高压气源的电控呼吸机。

　　考虑到应急场景下的消毒需求，所有与气路接触的零件都采用耐高水平消毒的材质设计，可直接采用含氯消毒剂擦拭或者高温熏蒸消毒，重复使用时不会出现材质腐蚀、结构变形的问题，非气路的承载结构件采用表面喷塑处理，耐刮擦耐腐蚀，可适应复杂的运输与使用环境。整个结构的零件通用化率极高，绝大多数钣金件、标准件都可以在常规机械加工车间快速生产，不需要特殊的加工工艺或者专属加工设备，在出现大规模设备缺口时可以快速组织产能实现批量生产，快速投放到需要的救治场景中。在安装边界设计上，装置底部预留了标准的设备固定孔位，既可以直接放置在平面上使用，也可以通过螺栓快速固定在救护车、移动救治方舱的专用安装位上，转运过程中不会出现滑移倾倒的问题。气路组件的压力输出端设计了纯机械结构的过载泄压阀，当气道压力超过安全阈值时会自动泄压，避免过高的通气压力对患者肺部造成气压伤，整个泄压结构同样为纯机械设计，不需要电控信号触发，可靠性远高于电子泄压结构，在长时间连续运行时也不会出现误触发或者失效的问题。
