立式康复训练垂直牵引装置结构设计

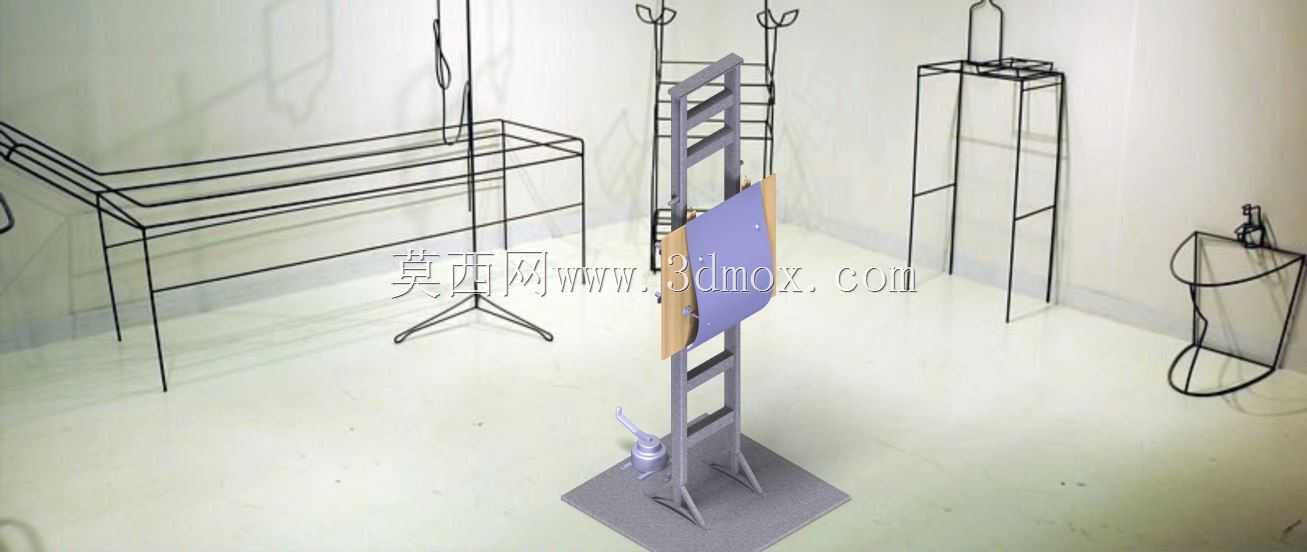

　　这款垂直牵引结构主要面向康复训练场景设计，可适配社区康复站、基层医疗机构康复科、家用康复训练空间的使用需求，核心作用是为存在肢体活动障碍、术后关节活动度受限的使用者提供可控的垂直方向牵引力辅助，帮助使用者完成站立位的关节牵引、肌力激活训练，相比传统卧床牵引设备，该结构可让使用者在保持直立负重姿态下完成训练，更贴近日常站立的力学环境，能有效规避长期卧床牵引带来的本体感觉退化问题。

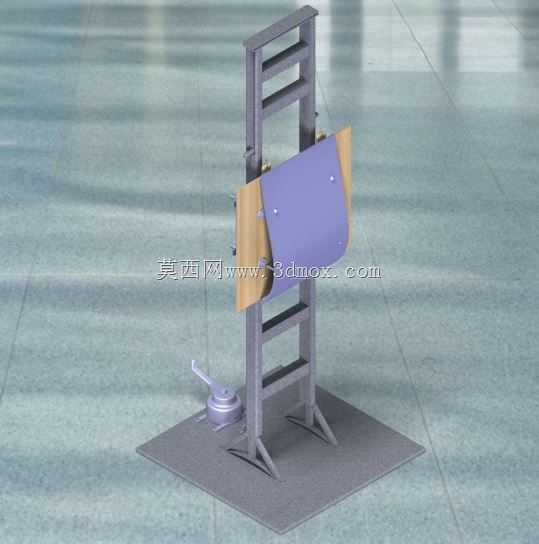

　　从功能实现逻辑来看，该装置采用落地式自立框架结构，无需额外依托墙面固定，底部设置方形配重安装底座，底座通过多组斜向支撑筋与主立柱框架连接，可在牵引负载施加时保持整体结构的抗倾覆稳定性，底座预留的安装孔位可根据实际使用场景搭配地脚螺栓固定或配重块压装两种安装方式，适配不同地面条件的安装需求。主框架采用方管焊接成型的梯式立柱结构，立柱上沿垂直方向等距开设多组调节孔位，可根据使用者的身高、训练部位调整牵引挂载点的垂直高度，调节范围覆盖1.2米至1.9米身高人群的站立牵引需求，牵引挂载组件采用快拆式插销定位结构，调整高度时无需额外工具，单人即可完成档位切换操作。

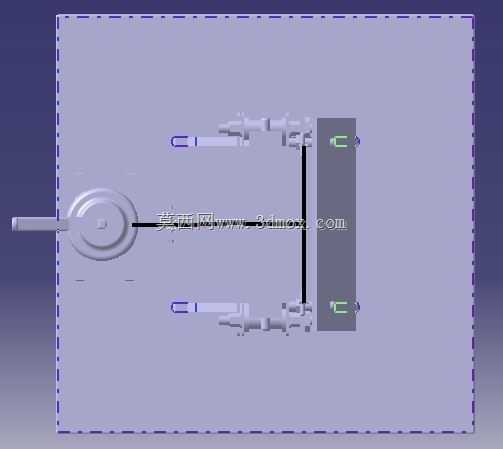

　　牵引执行端设置了带缓冲垫层的肢体固定托板，托板两侧设置可调节绑带固定位，可适配不同肢体维度的固定需求，托板与牵引滑轨之间设置阻尼滑动结构，可避免牵引力突然变化对使用者肢体造成冲击，牵引施力端搭配手动绞盘结构，可通过摇动手柄精准控制牵引力大小，绞盘自带自锁结构，牵引力调整到位后可自动锁止，不会出现牵引力回弹卸力的问题。从设计思路层面，该结构优先考虑了使用场景的通用性与安装便捷性，整体框架采用模块化拆分设计，主立柱、底座、牵引组件均可拆分后独立包装运输，现场组装时仅需通过螺栓连接即可完成装配，无需专业焊接设备配合，大幅降低了设备的运输与现场安装成本。

　　框架的金属杆件全部采用圆角折弯工艺处理，所有外露连接点位均设置塑料防护盖帽，避免使用过程中尖锐边角造成磕碰损伤。设备整体占地边界控制在0.6米×0.8米范围内，安装后垂直高度最高为2.2米，不会对常规室内空间的层高造成压力，框架底部预留的100mm离地间隙可适配常规室内地面的踢脚线高度，安装时可完全贴墙放置，减少对室内通行空间的占用。在结构强度设计上，主框架方管选用2mm壁厚的冷轧型材，整体额定牵引负载可达80kg，可满足常规康复牵引的负载需求，牵引滑轨采用冷拉成型的型钢导轨，滑动副间隙控制在0.2mm以内，保证牵引过程中托板运行的平顺性，不会出现卡滞、晃动的问题。考虑到不同使用场景的清洁维护需求，所有金属结构表面均采用静电喷塑处理，耐日常消毒液擦拭腐蚀，托板的缓冲垫层采用可拆卸式设计，可定期更换清洁，适配医疗场景的卫生管理要求。该结构的牵引方向严格沿垂直方向设置，牵引作用力线与主立柱中心轴线重合，可避免偏载造成的框架变形问题，长期使用下结构形变量可控制在0.5mm以内，保证牵引位置的精准性。
