车载通讯控制单元壳体结构设计

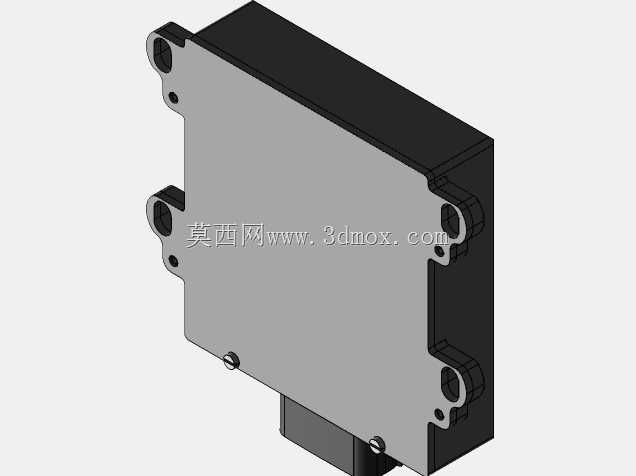

　　在车载电子电气架构的分布式控制体系中，这类通讯控制单元承担着车内外信号交互、指令中转与状态数据采集的核心作用，常被布置在乘员舱仪表台内侧、副驾手套箱后方或是前舱靠近防火墙的区域，需要兼顾振动耐受、温度适配与电磁屏蔽的多重要求。从结构设计的角度看，该壳体采用上下分腔的拼接形式，主体承载面为压铸铝合金材质，表面做哑光导电氧化处理，既能够保证结构强度，也可以形成连续的电磁屏蔽层，避免外界电磁干扰影响内部电路板的信号传输稳定性，同时金属材质的导热性能可以将板载功率器件产生的热量快速散出，无需额外加装散热鳍片就能满足-40℃到85℃的车载工作温度区间要求。

　　壳体侧面的黑色部分为绝缘密封胶条安装槽，装配时通过预压成型的硅橡胶胶条填充上下壳体的拼接缝隙，能够达到IP67级别的防尘防水能力，应对车辆行驶过程中遇到的扬尘、溅水甚至短时浸水场景，避免内部电路出现短路故障。安装结构的设计充分考虑了车载场景的振动工况，四个角位延伸出带衬套的安装耳，每个安装耳上都设计了双层固定孔位，外层为金属嵌件注塑的减震衬套，能够过滤车辆行驶过程中来自底盘的高频振动，避免长期振动导致的焊点松脱、接插件接触不良问题；安装耳的位置经过整车布置的空间校核，与周边线束、管路的最小安全间隙保持在8mm以上，不会出现装配干涉。

　　壳体的下侧预留了多组接插件的避让开口，开口边缘做了翻边止口设计，接插件装配后可以通过卡扣与壳体卡接，配合密封胶圈实现接口位置的防护，接插件的引脚定义覆盖CAN总线、LIN总线、以太网通讯以及电源输入接口，能够满足整车不同速率等级的信号传输需求。在建模过程中，首先根据内部PCB板的轮廓尺寸、元器件最高高度确定壳体的内腔边界，预留0.5mm的装配间隙避免元器件与壳体内壁发生剐蹭，同时在内腔对应板载固定孔的位置设计了热熔铜柱，PCB装配后通过热熔方式完成固定，无需额外打螺丝，提升装配效率。壳体的壁厚设计遵循均匀等厚原则，主体壁厚保持2.5mm，安装耳位置局部加厚到4mm，既避免压铸过程中出现缩孔、缺料等成型缺陷，也能保证安装位置的结构强度，在15g的冲击加速度下不会出现断裂变形。壳体外表面没有多余的凸起结构，整体轮廓为规整的类矩形，边角位置做了R3的圆角过渡，既能够减少压铸模具的应力集中点，提升模具使用寿命，也方便在整车狭小的安装空间内完成布置，不会因为尖锐边角划伤周边的线束绝缘层。

　　考虑到量产装配的工艺性，上下壳体的连接采用周圈布置的自攻螺丝固定，螺丝孔位的间距控制在60mm以内，保证密封胶条的压缩量均匀一致，不会出现局部缝隙过大导致的防护失效问题；每个螺丝孔位都设计了定位沉台，装配时螺丝可以自动导正，降低产线工人的装配难度。针对车载环境下的盐雾腐蚀要求，壳体表面的氧化膜厚度控制在8μm以上，安装衬套采用不锈钢材质，螺丝采用达克罗表面处理，能够满足整车10年或25万公里的使用寿命要求，不会因为长期腐蚀导致结构失效。在安装边界的校核上，壳体的整体厚度控制在35mm以内，能够适配多数乘用车型的电器安装空间，安装孔的中心距按照整车通用的电器安装标准设计，不需要额外设计转接支架就可以直接固定在车身的电器安装点上，降低整车布置的适配成本。壳体内部还设计了多处接地弹片的安装位，装配后弹片可以与PCB板的接地层紧密接触，将壳体上积累的静电快速导走，避免静电放电对内部通讯电路造成损坏，保证通讯信号的传输稳定性，不会出现信号丢包、指令延迟等问题。
