带侧装端盖的嵌入式防护安装盒结构

这款嵌入式安装防护盒，主要面向小型通讯终端、传感采集模块、微型控制板卡的内置安装场景，在工业现场的设备内嵌、小型通讯节点布设、桌面级原型装置搭建中都有适配空间。日常使用时，盒体承担核心防护作用，隔绝外界粉尘、轻微溅水对内部电路板、接线端子的侵蚀，同时通过规整的内部腔体约束元器件排布，避免零散部件受外力拉扯出现接线松脱、元件移位的问题。

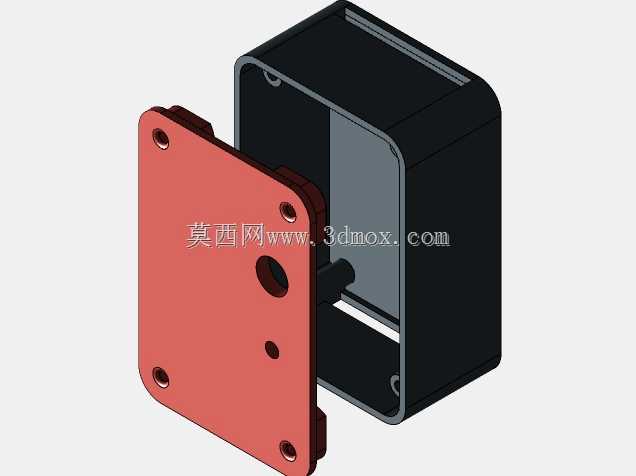

从结构设计逻辑来看，盒体采用圆角矩形的深腔构型，侧壁做了等厚处理，既保证壳体整体的抗挤压强度，也能最大化利用内部容纳空间，腔体边缘预留的台阶位，是给内置电路板的卡装、灌封层预留的安装余量，不需要额外增加固定柱就能实现板件的预定位，减少装配时的零件数量。配套的红色端盖为平板式安装结构，盖体上分布的多个通孔对应不同功能：四个角位的沉头孔是用于盒体与端盖的螺丝锁紧，沉头设计可以让螺丝头部完全没入盖体平面，不会突出表面影响后续的嵌入式安装贴合；盖体中部的大小两个开孔，大孔用于外接线缆的穿入或者操作按钮的外露，小孔则适配状态指示灯的透出或者微调旋钮的伸出，不需要额外在现场对端盖进行二次打孔加工，降低现场装配的工作量。

安装边界方面，盒体的外部轮廓做了小圆角过渡，没有尖锐的棱角，在嵌入设备面板或者安装槽时，不会刮伤安装位的接触面，端盖的外轮廓尺寸略大于盒体外径，安装时端盖可以贴合在安装面板的外侧，形成限位，避免盒体整体滑入安装腔内部。盒体与端盖的配合面做了止口设计，端盖扣合时止口嵌入盒体开口的内侧，既可以提升配合处的防尘密封性能，也能在螺丝锁紧前实现端盖的预定位，装配时不需要人工持续对位就能直接拧入螺丝，提升装配效率。

实际选型使用时，需要注意内部腔体的有效容纳尺寸，要提前核对内置电路板的长宽高、接线端子的突出高度，确保元器件装入后不会与端盖内侧发生干涉，盖体上的预留开孔可以根据实际使用的接插件型号、按钮尺寸做适配性微调，如果需要更高等级的防水性能，可以在止口配合处增加薄橡胶密封圈，锁紧螺丝后就能实现更好的密封效果。这款壳体的结构没有复杂的倒扣或者异形结构，不管是采用3D打印做原型验证，还是开模做批量注塑生产，都能较低成本实现，侧壁的均匀厚度也能减少注塑生产时的缩痕、变形问题，提升成品的良率。在通讯节点布设场景中，这类防护盒可以将零散的通讯模块、接线端子整合在统一腔体内，既方便后期的维护拆装，也能让整体布线更加规整，避免外露线路被意外触碰造成的通讯中断问题，端盖的外露式安装设计，也能让日常的状态查看、接口操作不需要拆开整个盒体，只需要在端盖外侧就能完成常规操作，降低后期维护的复杂度。
