便携式手提医用呼吸设备结构设计方案

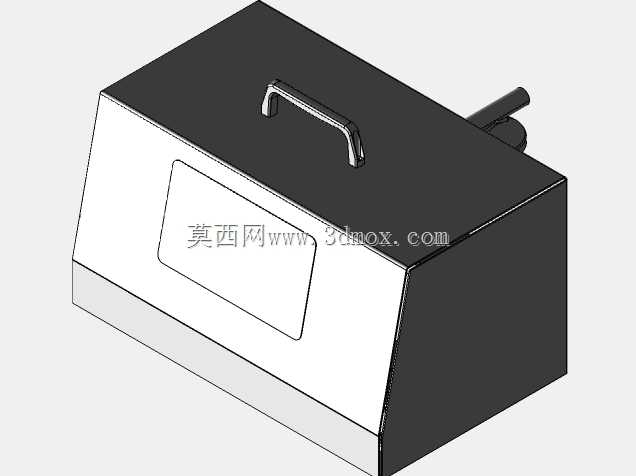

　　这款呼吸设备的结构设计，首先围绕院前急救、基层诊所临时供氧、突发公共卫生事件应急调配这类移动使用场景展开，区别于固定式病房呼吸设备的厚重设计，整体采用箱式一体化钣金壳体结构，顶部设置嵌入式金属提手，提手做了圆角折弯处理，握持时不会硌手，单人即可完成设备的转运与快速部署，不需要额外配置运输包装箱。从功能分区来看，壳体正面预留嵌入式触控显示区域，显示面板与壳体表面做齐平处理，周边留0.8mm的安装密封槽，可嵌入橡胶密封圈，满足日常使用时的防泼溅需求，避免消毒擦拭时液体渗入设备内部损坏电路。设备侧部伸出的气路接口做了凸台防护设计，接口周边高出壳体表面5mm，转运过程中即使发生轻微磕碰，也不会直接撞击到接口根部，降低气路断裂漏气的风险。

　　设计过程中优先考虑了设备的安装边界与维护便利性，壳体采用上下分瓣式拼接结构，上盖与下壳通过侧边隐藏式螺丝固定，拆开上盖即可直接接触到内部的气路泵组、控制电路板、流量传感器等核心部件，不需要额外拆解多层固定支架，日常更换过滤组件、检修气路时的操作空间充足。外形尺寸控制在常规手提行李箱的适配范围内，底部做了10mm高的垫脚凸起，放置在桌面或急救推车上时，壳体底部不会直接接触台面，预留出的空隙可以辅助设备内部散热，同时避免台面积水渗入底部的通风孔。气路布局上，内部的进气通路与出气通路做了物理分隔，避免不同气路之间产生干扰，泵组的固定位置做了橡胶减震垫安装位，设备运行时的震动不会直接传递到外壳上，降低运行时的共振噪音。

　　壳体的边角全部做了R15的圆角处理，没有尖锐的外凸棱角，转运过程中不会刮碰到医护人员的防护服或者周边的其他医疗设备。正面的显示区域倾斜角度做了反复调整，当设备放置在75cm高的标准急救推车上时，站立操作的医护人员视线刚好与显示面板垂直，不需要弯腰或者垫脚就能清晰读取参数、操作触控界面。设备后部预留了电源接口与备用电池仓，电池仓采用快拆结构，不需要工具即可更换备用电池，满足无外接电源场景下的持续使用需求。考虑到医疗场景的消毒需求，整个壳体外表面没有多余的凹槽或者凸起缝隙，擦拭消毒时不会留下卫生死角，所有外漏的固定螺丝都采用十字沉头设计，螺丝安装后与壳体表面齐平，不会积灰也不会勾挂织物。

　　提手的承重做了冗余设计，按照设备整体重量的2.5倍做承重校核，即使长时间提行也不会出现提手变形或者脱落的问题。内部的元器件安装位全部预留了标准的走线槽，线束整理后可以全部嵌入槽内，不会出现线束散乱干涉气路运动部件的问题，同时也方便后期检修时梳理线路。设备的重量分配做了优化，较重的泵组部件布置在壳体靠近底部的中心位置，提行时设备重心稳定，不会出现一侧偏沉的情况，长时间手提转运的疲劳感更低。
