带触控屏的便携式应急呼吸机结构设计

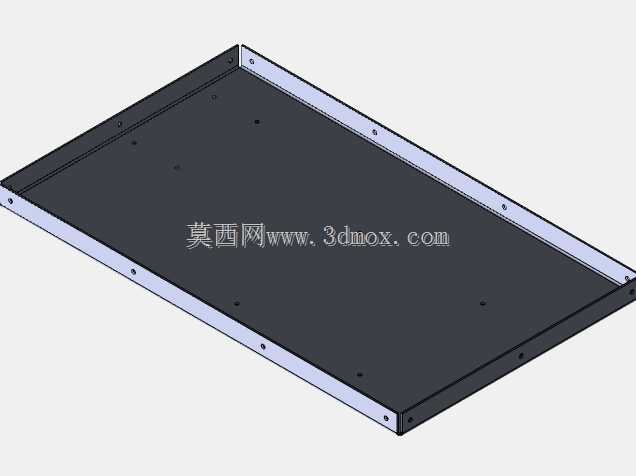

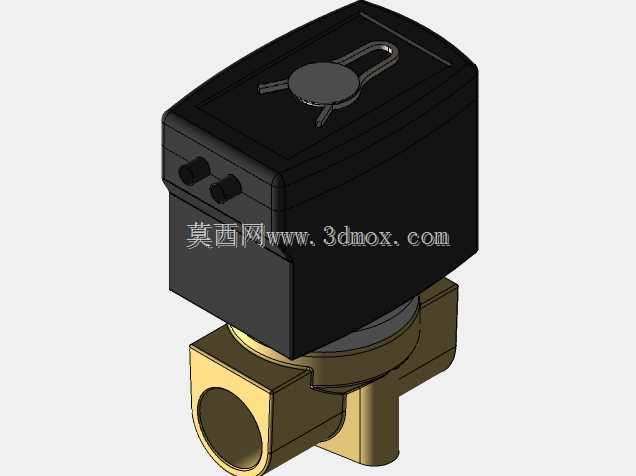

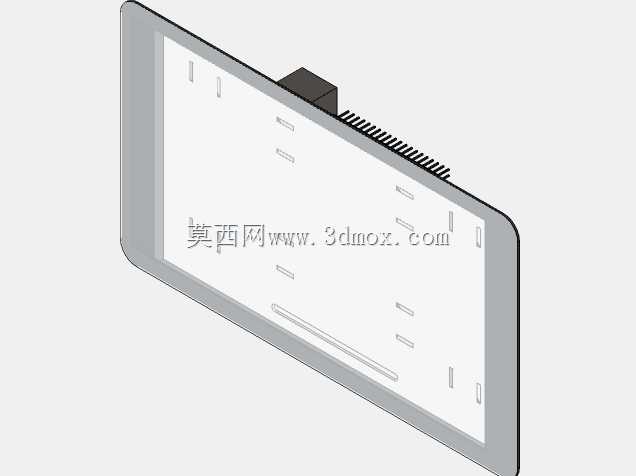

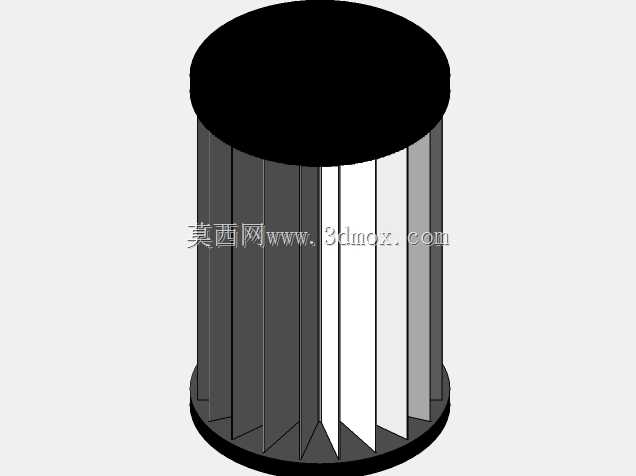

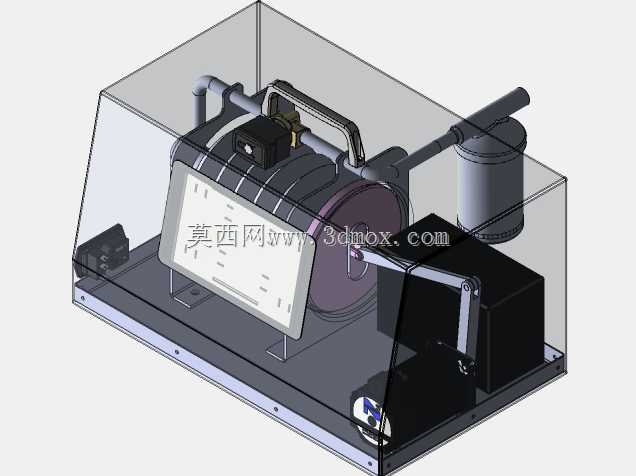

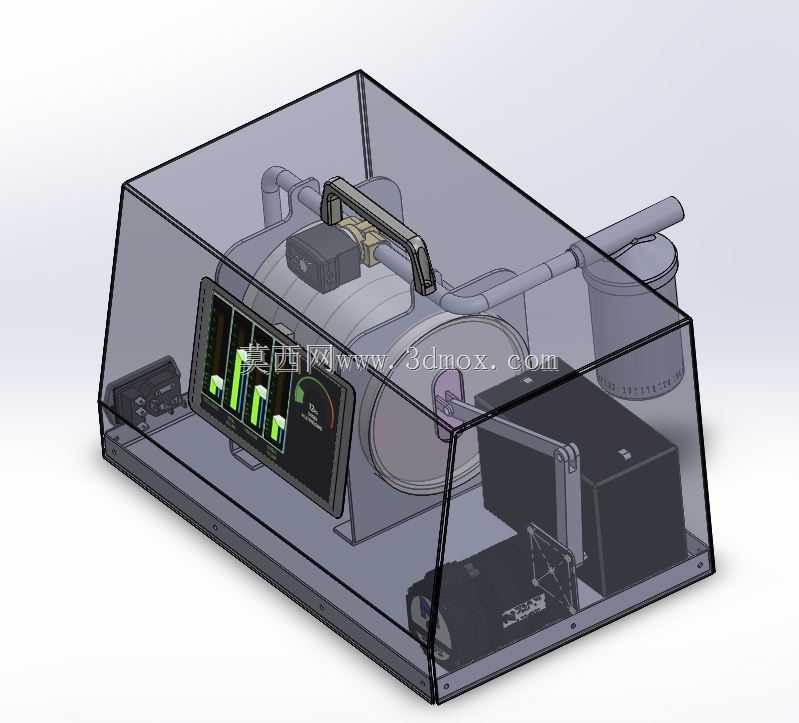

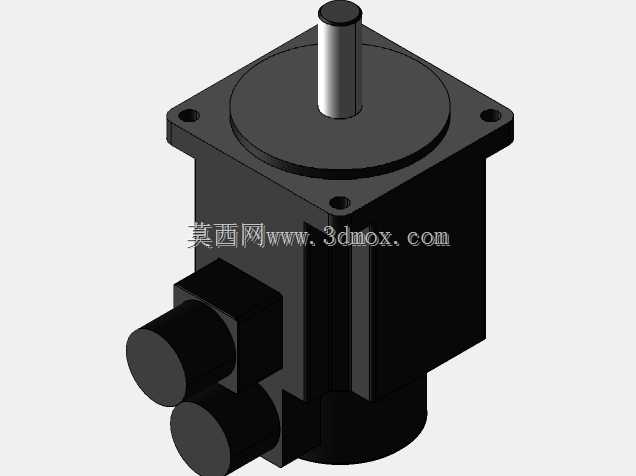

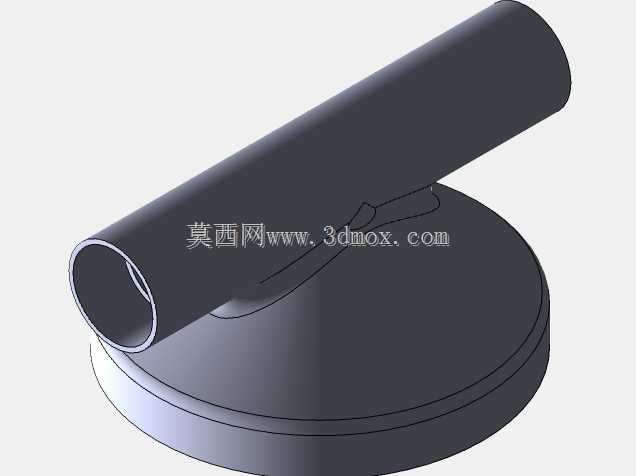

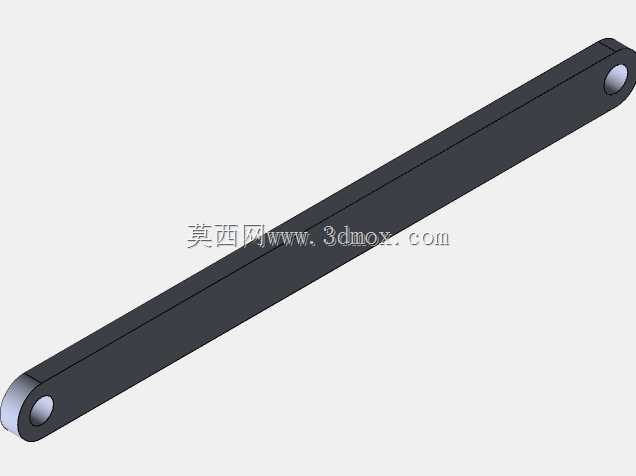

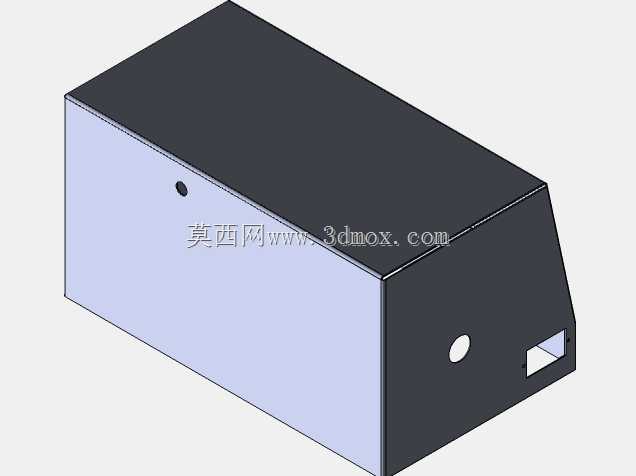

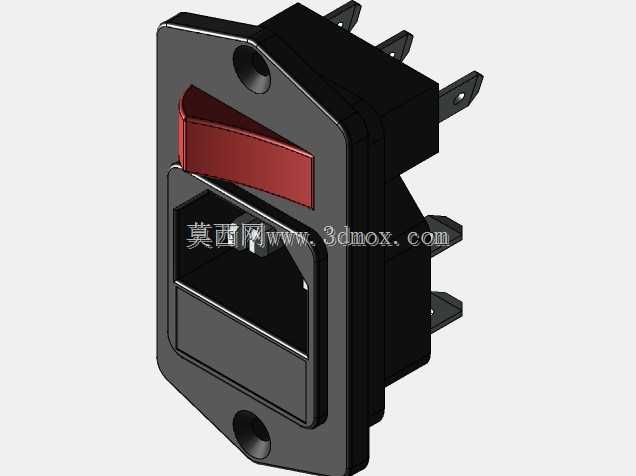

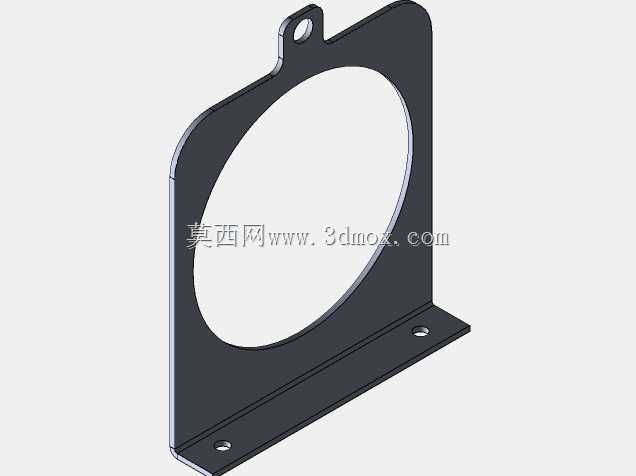

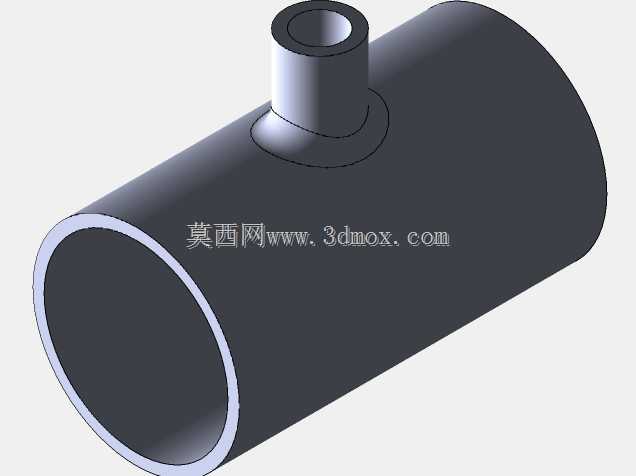

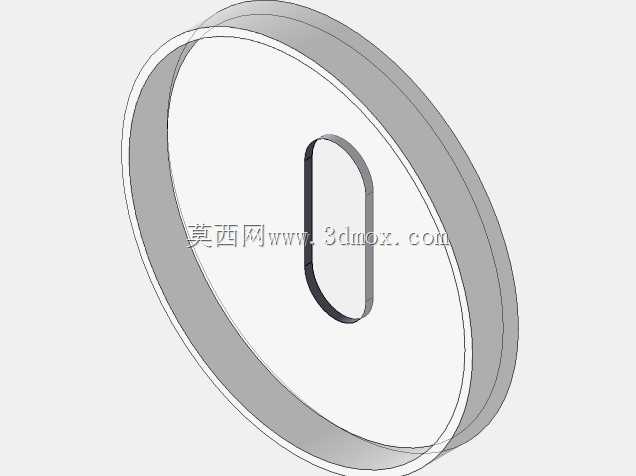

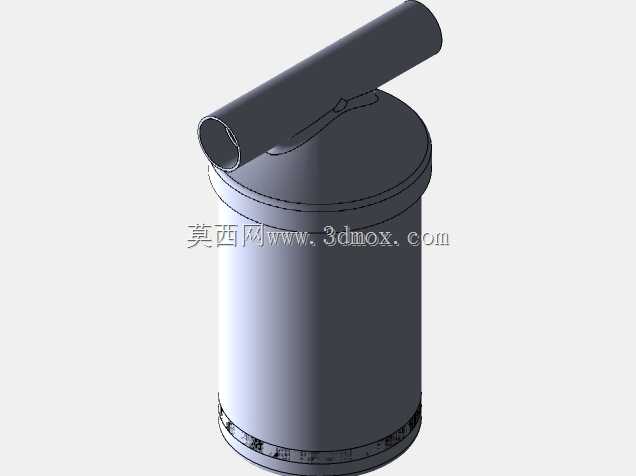

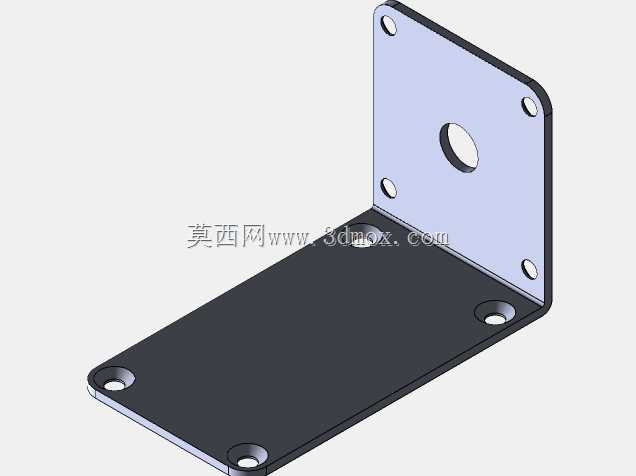

这款便携呼吸机的结构设计，核心围绕突发公共卫生事件、基层医疗转运、野外急救等场景的供氧需求展开，整机采用透明防护外罩搭配集成式底座的布局，提手设置在设备顶部重心位置，方便单人拎取转运，外罩做了斜切收边处理，既压缩了整机占用空间，也避免转运过程中棱角磕碰周边物件。气路部分采用波纹管作为柔性连接构件，核心驱动单元选用步进电机带动容积调节机构动作，通过改变可调容腔的冲程长度、动作速度来精准调控输出压力与供气量，可覆盖每分钟10到30次的呼吸频率调节区间，匹配不同状态下患者的通气需求。控制单元集成在设备前部的倾斜安装面板上，7英寸触控屏嵌入面板凹槽内，屏幕周边做了凸起防护边，避免转运过程中屏幕被剐蹭撞击，控制核心搭载树莓派模块，除了驱动步进电机完成通气节律控制外，还通过增量控制逻辑驱动12V空气阀动作，精准调控每次呼吸过程的氧气供给量，避免氧气浪费同时保证通气浓度达标。整机内部做了明确的功能分区，左侧为气路过滤与稳压腔体，中部为容积调节驱动组件，右侧为供电与阀组模块，各模块之间通过支架独立固定在底座上，线束沿底座侧边的走线槽排布，避免气路动作过程中剐蹭线束造成故障。设备内置的监测模块会实时采集输入氧气压力、整机运行功率、内置电池剩余寿命等参数，一旦出现压力异常、供电故障等问题会立刻触发警报，提醒操作人员及时处置。安装边界上，底座预留了四个固定孔位，既可以直接放置在平面上使用，也可以通过螺栓固定在转运床、急救车的设备架上，外罩与底座之间采用快拆卡扣连接，不需要额外工具即可打开外罩完成内部滤芯更换、部件检修等操作，气路接口统一设置在设备后侧，统一的接口规格可以适配常规的吸氧管路、面罩组件，不需要额外定制转接头，适配基层场景的快速部署需求。结构设计过程中特意将重量较大的电池、驱动电机布置在底座靠近中心的位置，降低整机重心，避免拎取或者车辆转运过程中设备侧翻，所有外露的操作部件都做了圆角处理，避免急救操作过程中划伤医护人员。
