可3D打印十五位显微镜样品针收纳装置

在材料表征、生物样本观测、金相分析等实验室日常作业场景中，显微镜样品针的收纳一直是容易被忽略却直接影响操作效率的细节——零散放置的样品针容易滚落弯折针尖，不同编号的样品针混放会直接导致样本对应出错，传统的纸质收纳盒易受潮变形，金属收纳盒重量大且无法根据实际针型做适配调整，这款可直接通过熔融沉积成型工艺制作的收纳结构，正是针对这类实验室实操痛点完成的结构设计。

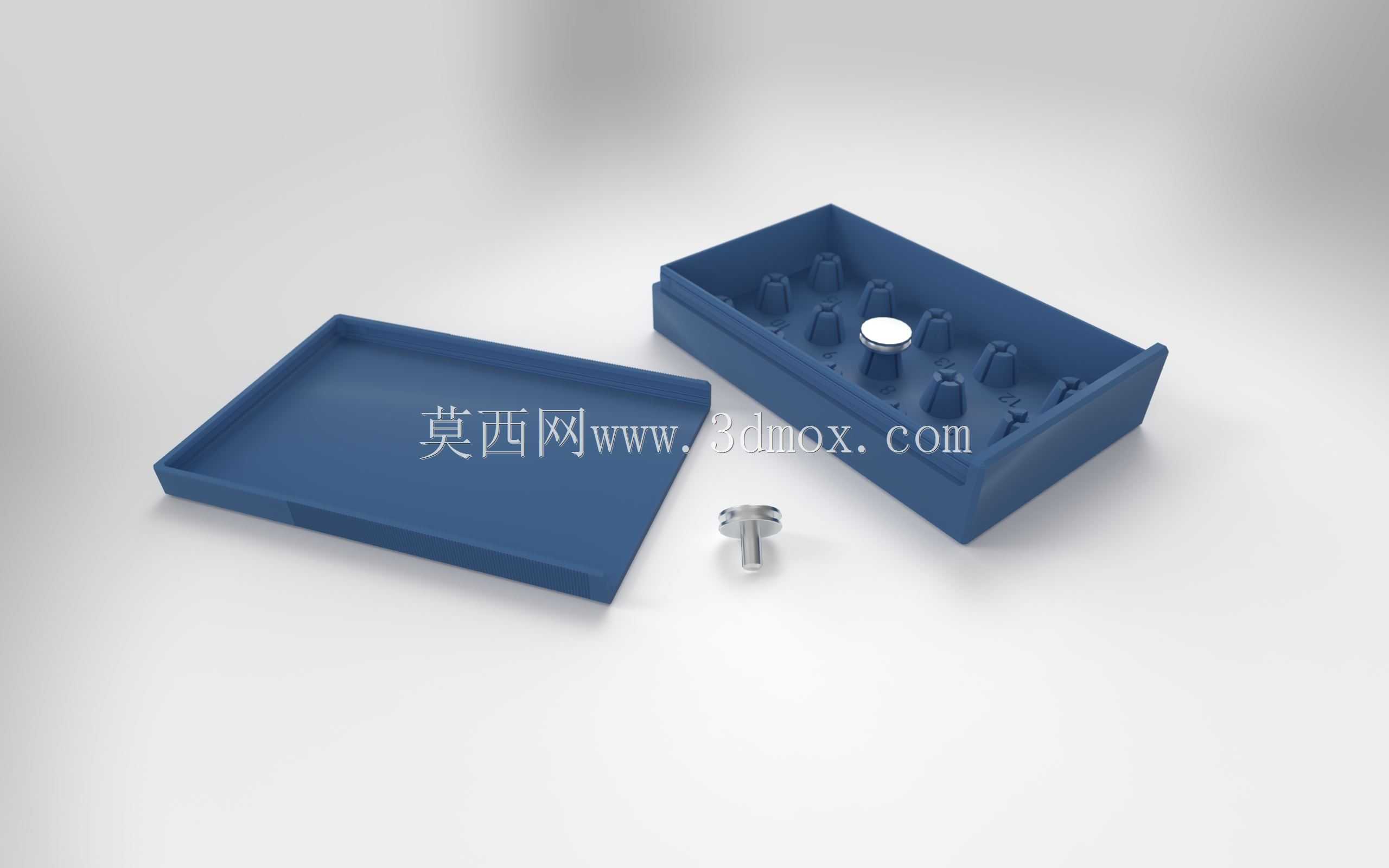

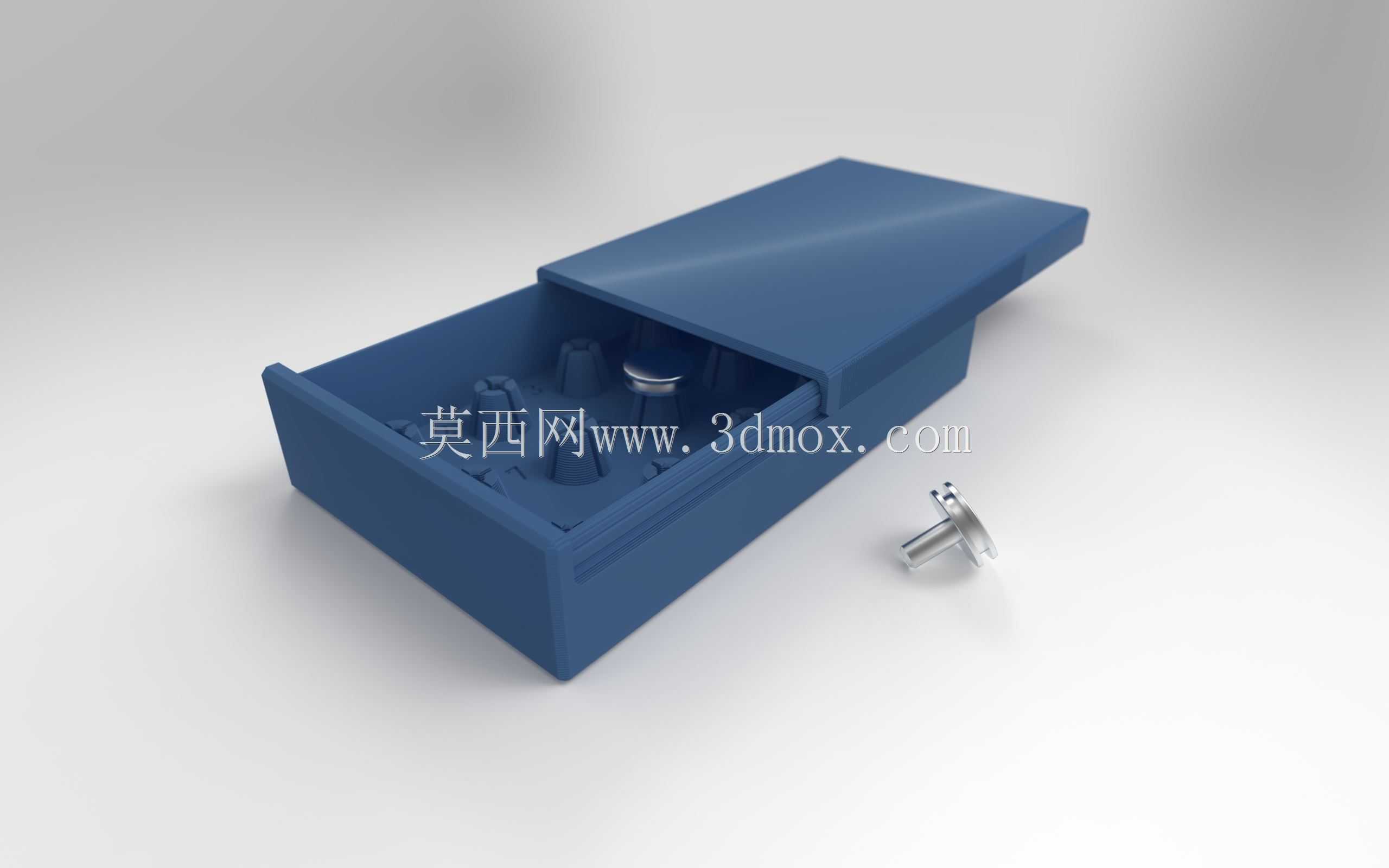

从实际使用需求出发，该收纳结构的核心功能是实现15支显微镜样品针的独立定位存储，每个针位做了锥度适配设计，可匹配常规直径的金属样品针插放，插放后针尖完全处于盒体内部空腔，不会与盒壁发生剐蹭，避免针尖磕碰变钝影响取样操作。盒体采用抽拉式开合结构，外框做了双侧导向滑槽，抽拉阻尼适中，单手即可完成开合操作，抽拉行程做了硬限位设计，完全拉出时内盒不会从外框中脱落，避免拿取过程中内盒倾翻导致样品针散落。

设计阶段优先考虑了3D打印的工艺适配性，整体结构无需要额外添加支撑的悬空锐角结构，所有竖直面的拔模斜度控制在1.5度，既保证打印完成后可以轻松去除底板粘附，也不会因为斜度过大导致装配间隙超差。盒体壁厚统一设置为2mm，兼顾打印耗材成本与结构强度，日常拿取过程中不会因为轻微挤压发生形变，针位的锥孔深度设置为12mm，样品针插入后露出的长度刚好方便操作人员手指捏取，不需要额外抠取就能快速拿出对应编号的样品针。

从安装与放置边界来看，该收纳盒整体为长方体结构，底面做了0.3mm的微凸防滑纹理，放置在实验室超净台、显微镜旁的操作桌面上时不会轻易滑动，整体外轮廓尺寸适配常规的实验室抽屉分格，可以直接放入标准抽屉中收纳，不需要额外占用桌面操作空间。内盒的针位旁预留了浅刻编号位，打印完成后可以用记号笔标注对应样品针的编号或适用样本类型，避免不同实验用途的样品针交叉污染。

结构细节上，外框的顶部边缘做了1mm的圆角过渡，拿取时不会硌手，抽拉端做了内凹的抠手位，不需要额外加装把手就能完成抽拉操作，整体没有多余的装饰结构，所有造型都服务于功能实现。针对3D打印的层间结合特性，滑槽配合面的打印层厚建议设置为0.2mm，既可以保证配合面的光滑度，减少抽拉时的卡顿感，也不会过度增加打印时长。材料选择上，常规PLA材料即可满足日常实验室常温环境使用需求，如果需要接触酒精等消毒试剂，可以更换为PETG材料打印，结构本身不需要做任何调整即可适配不同耗材的打印参数。

实际使用过程中，该收纳盒除了存放显微镜样品针，也可以临时存放同直径的接种针、微型钻头等细小杆状工具，锥孔结构对不同直径的细杆零件有一定的适配余量，不需要重新调整模型就能兼容相近尺寸的零件收纳。相较于市售的成品样品针盒，该结构可以根据实际使用的样品针长度、直径快速调整针位深度与孔径，针对特殊规格的样品针做定制化修改，不需要开模就能快速制作出适配的收纳结构，对于小批量使用、有特殊规格需求的实验室场景来说，实用性远高于标准化的量产收纳产品。
