Voron打印机用TE滤波电源输入接口

在桌面级FDM3D打印机的电气系统搭建中，电源输入环节的可靠性直接决定整机运行的稳定性，尤其是Voron系列这类主打高速打印、多外设扩展的机型，主板、热端加热棒、热床、伺服风扇等部件对供电纹波的敏感度更高，普通无滤波的品字电源插座很容易将电网中的尖峰脉冲、杂波干扰带入设备内部，轻则导致主板传感器读数漂移、打印过程中意外丢步，重则可能击穿驱动芯片造成硬件损坏。这款集成式滤波电源输入模块，正是针对这类桌面制造设备的供电防护需求设计，将EMI滤波电路、双保险丝座、标准AC输入接口整合在单一壳体内部，省去了设计人员单独排布滤波电路、固定保险丝座的布线工作量，也能大幅缩小电气仓的占用空间。

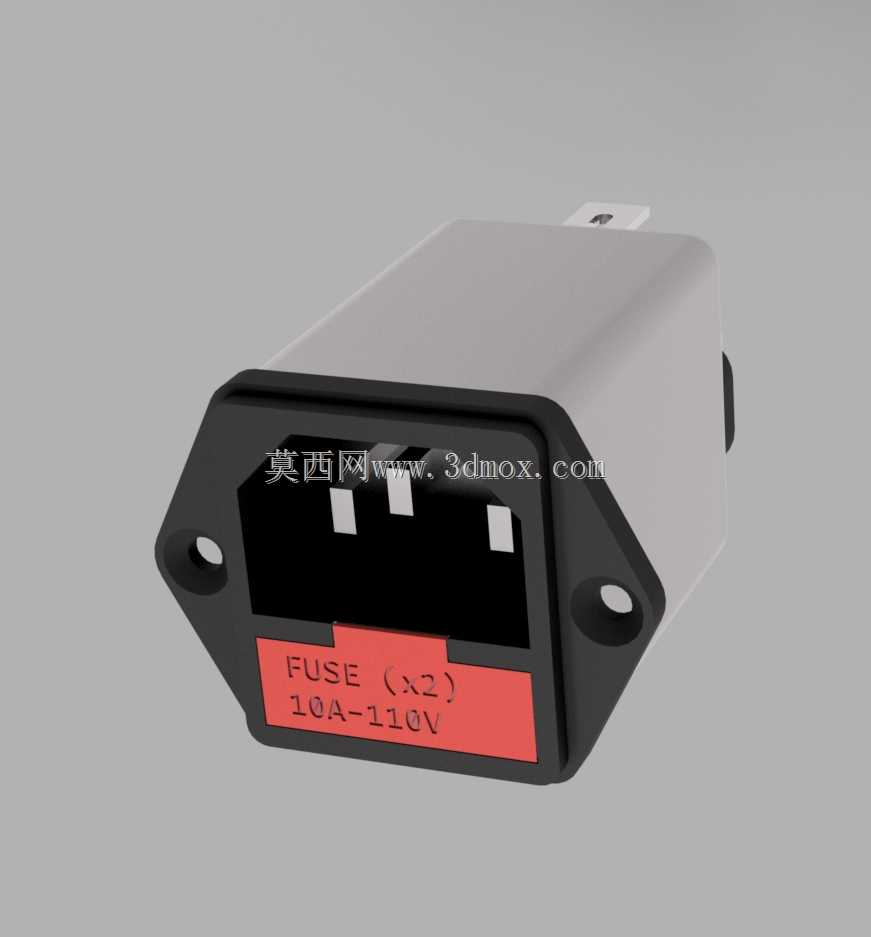

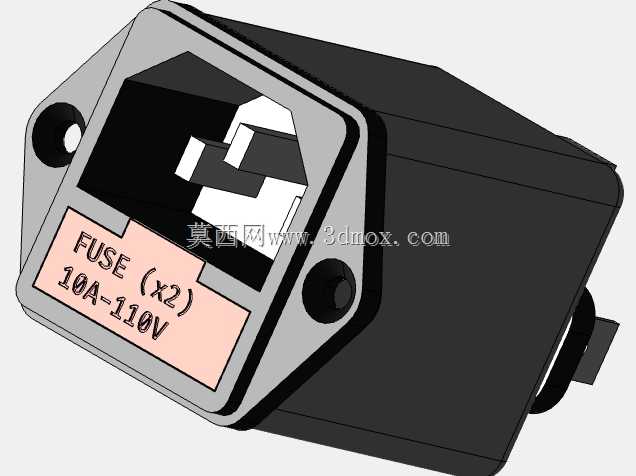

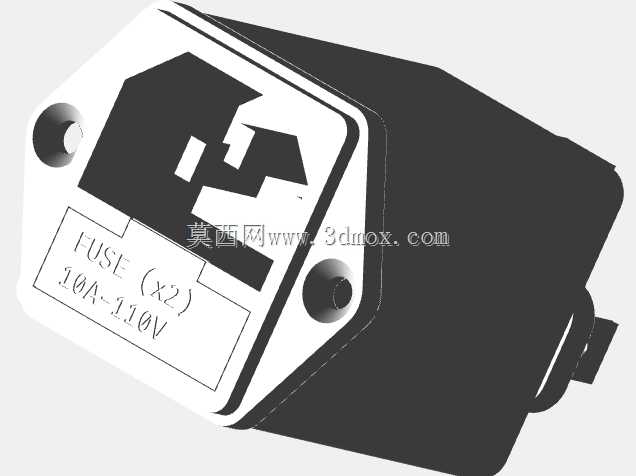

从实际安装适配性来看，模块采用法兰式安装结构，两侧带固定安装耳，安装耳上预留标准圆形安装孔，可直接通过M3螺丝固定在设备机箱的钣金或者亚克力面板上，安装孔的中心距匹配常规设备电源开口的通用尺寸，面板开孔只需要按照模块外轮廓开出对应矩形槽，即可完成嵌入式安装，不需要额外设计复杂的固定结构。模块前端的接口端完全外露在机箱外侧，符合用电设备的安全规范，用户可直接插拔标准品字电源线，不需要打开机箱即可操作；保险丝座设置在接口下方的红色标识区域，采用抽拉式结构，更换保险丝时只需要用平口螺丝刀撬开保险座盖板即可完成替换，不需要拆解整机外壳，日常维护十分便捷。

功能层面，模块内置的滤波电路可对共模、差模电网干扰进行有效抑制，能够过滤掉电网中携带的高频杂波，避免设备内部的开关电源、步进电机驱动产生的信号反向污染电网，同时也能阻隔外界电网波动对设备内部控制电路的影响。双保险丝的设计可分别对火线、零线回路进行过流保护，额定适配10A/110V的供电场景，完全覆盖桌面级3D打印机整机峰值功率的保护需求，当设备内部出现短路、过流故障时，保险丝会第一时间熔断切断供电回路，避免故障扩大引发安全隐患。

建模过程中，需要重点关注几个关键尺寸边界：首先是模块嵌入机箱部分的本体长宽高尺寸，要预留足够的电气仓内部空间，避免和内部的电源模块、主板、走线槽产生干涉；其次是前端法兰面的厚度尺寸，要匹配机箱面板的厚度，保证安装后模块不会出现松动或者凹陷；安装耳的开孔位置要和面板上的开孔严格对齐，避免出现安装孔位偏差导致无法装配的问题；接口端的插拔深度要做足冗余，保证品字插头插入后能够完全卡合，不会出现接触不良的情况；保险座的抽拉行程也要在模型中准确还原，避免装配后保险座无法正常抽出更换。

从结构设计思路来看，这种集成式模块替代了传统分立元件搭建的电源输入方案，传统方案需要分别固定品字插座、单独的保险座、独立的滤波电路板，不仅布线繁琐，各个元件之间的连线还会引入额外的干扰点，集成模块将所有功能整合在屏蔽壳体内，所有内部连线都在壳体内部完成焊接固定，外部只需要引出输出接线端即可直接连接到设备的开关电源输入端，大幅简化了电气装配的工序，也降低了手工布线带来的接触不良、接反线等人为故障概率。在Voron机型的改装和组装场景中，这类集成滤波电源输入模块已经成为很多玩家和厂商的首选配件，相比普通插座，它不需要额外增加独立滤波板的安装空间，整体装配完成后机箱内部走线更加整洁，电气安全性能也更有保障。

实际选型使用时，需要注意模块的输出端接线极性，火线、零线、地线的接线位要和标识一一对应，接地端必须可靠连接到机箱的金属壳体上，才能保证滤波电路的屏蔽效果正常发挥；选配保险丝时要根据设备的实际工作电流选择对应规格的保险管，不能随意更换大电流保险丝，否则会失去过流保护的作用。建模时还要还原壳体表面的标识细节，包括保险丝区域的参数标识、接口的极性标识，这些细节在做设备装配模拟、面板丝印设计时都可以作为参考，保证最终生产出来的设备面板标识和模块位置对应，方便用户后期维护操作。
