暖通系统配套立式灰尘呼叫计数装置

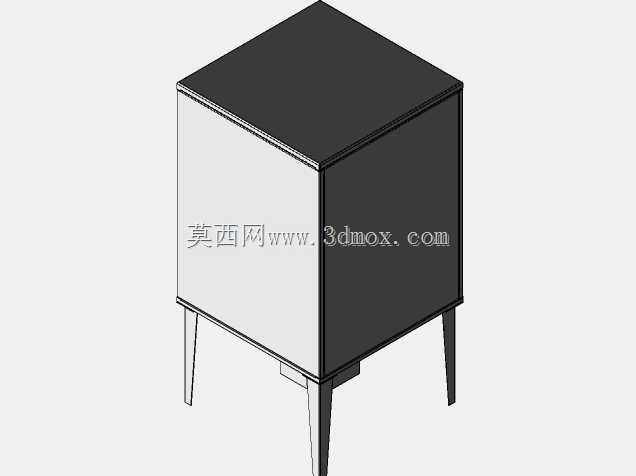

在商用楼宇、工业厂房的暖通空调运维场景中，风道积尘量的实时反馈一直是运维环节容易被忽略的痛点，这套立式装置正是针对该场景开发的配套监测与呼叫终端。从结构设计来看，整体采用立方立式柜体搭配四支细支脚的布局，柜体采用薄钢板折弯拼焊的成型工艺，相邻侧板采用折边咬合加内侧点焊的连接方式，既保证了柜体整体的结构刚性，又能将板材拼接缝隙控制在0.2mm以内，避免外界浮尘无规则渗入柜体内部干扰计数元件的检测精度。支脚采用冷拉圆钢折弯成型，与柜体底板采用焊接固定，整体抬升高度预留出120mm的底部间隙，一方面可以规避地面清扫时的积水、积尘浸泡柜体底板，另一方面也为底部预留的信号接线端口、电源进线端口留出足够的接线操作空间，现场安装时无需额外抬高柜体，单人即可完成进线端的接线与固定作业。

从功能逻辑上看，装置集成了灰尘浓度计数与运维呼叫两个核心模块，计数模块的采样进气口隐藏在柜体底部抬升间隙内，采样气流通过内置微型气泵引入检测腔，采用光散射原理完成单位体积内浮尘颗粒的计数统计，当检测到风道周边或者室内环境的浮尘浓度超过预设阈值时，装置会触发内置的呼叫信号输出，通过有线通讯链路将告警信号传递到远端的运维值班室，替代传统人工巡检的漏检问题。柜体顶部采用整板覆盖的密封设计，顶面做了1.5度的微小倾斜角度，避免日常清洁时表面积水顺着侧板缝隙渗入内部，顶面与侧板的连接缝隙处粘贴了一圈闭孔泡棉密封条，在柜门闭合后可以达到IP54的柜体防护等级，适配暖通机房、地下管廊等多尘、湿度波动较大的安装场景。

设计过程中充分考虑了现场安装的边界条件，柜体整体外轮廓尺寸控制在320mm*320mm*580mm（含支脚高度），安装时仅需要在地面预留400mm*400mm的平整安装面即可，无需额外做预埋固定，四个支脚底部都粘贴了防滑橡胶垫，直接放置在水泥地面即可满足日常使用的稳定性要求，如果是在有振动的设备周边安装，也可以通过支脚底部预留的膨胀螺栓孔完成与地面的刚性固定。柜体的检修门设置在正面，采用隐藏式铰链连接，门体与柜体的配合间隙均匀控制在1mm，开门后可以直接接触到内部的计数主板、气泵模块、通讯端子排，日常校准、元件更换时无需完全拆解柜体，只需要打开正面门体即可完成全部维护作业，大幅降低现场运维的操作难度。

在元件布局上，内部采用分层安装的结构设计，最上层为电源模块与通讯隔离模块，中间层为灰尘计数检测核心单元，最下层为气泵与气流缓冲腔，分层之间采用金属隔板做物理隔离，避免气泵运行时的振动传递到计数检测单元影响检测精度，同时金属隔板也能起到电磁屏蔽的作用，减少暖通机房内变频器、风机等强电设备对通讯信号的电磁干扰。装置的呼叫触发逻辑做了延时防抖设计，只有当浮尘浓度连续10秒超过阈值时才会输出呼叫信号，避免瞬时的扬尘干扰导致的误告警，减少运维人员无效跑点的工作量。从实际应用反馈来看，这类装置通常布置在暖通空调的回风段周边、厂房重点防尘区域的角落位置，不需要复杂的安装支架，现场布线只需要一根两芯电源线加一根两芯通讯线即可完成全部接线，施工成本远低于传统的管道式灰尘监测装置，同时立式的柜体结构也更方便日常运维人员直观查看设备运行状态，不需要登高到管道位置完成检查作业。
