挂载弹药的单座喷气式歼击机结构设计

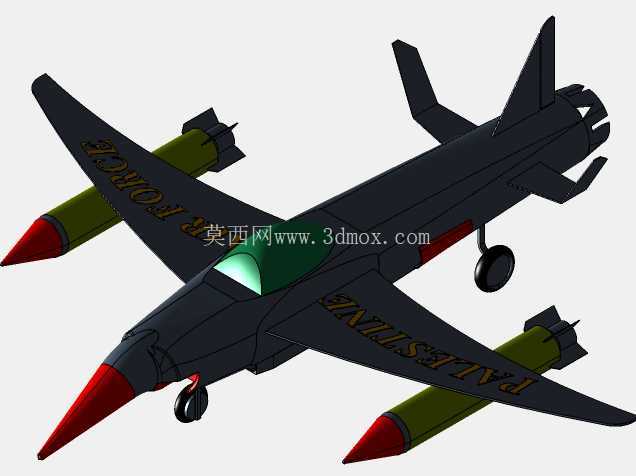

这款单座喷气式歼击机的三维结构设计，首先围绕前线近距离空中支援、要地防空拦截的核心应用场景展开，区别于重型远程歼击机的大航程、大挂载设计取向，该机型定位为轻型前线战机，可在前线简易跑道完成起降部署，适配野战机场的简陋保障条件，能够快速响应地面部队的近距支援呼叫，执行对地火力打击、低空目标拦截、战术侦察等典型任务。从实际用途出发，设计阶段优先考虑了结构的易维护性与战场生存能力，机身主体采用半硬壳式结构布局，主承力框与纵向长桁共同承担飞行过程中的气动载荷与机动过载，机翼采用下单翼布局，既能够降低机身离地高度，方便地勤人员快速完成弹药挂载、燃油加注与日常检修，也能在大迎角飞行状态下获得更好的升力特性，提升低空突防时的操纵稳定性。

产品功能特性层面，该机型配备单台涡轮喷气发动机，进气道布置于机身两侧，避免机首进气对雷达探测设备安装空间的占用，同时在大侧滑角飞行状态下能够保证发动机进气的均匀性，降低发动机喘振风险。机首采用尖锐的锥形整流罩设计，既可以适配高速飞行时的减阻需求，也预留了小型机载火控雷达的安装空间，能够实现对空中目标与地面目标的搜索锁定。座舱采用整体式风挡与水泡形座舱盖设计，为飞行员提供全向良好视野，尤其是后下方的观察视野，能够满足近距格斗与对地攻击时的目视观测需求，座舱下方布置有装甲防护结构，可抵御小口径地面轻武器的射击，提升低空作战时的人员生存概率。起落架采用前三点式布局，前起落架为双轮结构，主起落架为单轮结构，起落架舱门设计有严密的密封结构，避免野战环境下的沙尘、碎石进入起落架舱影响收放机构动作，起落架的缓冲行程经过针对性优化，能够适应简易跑道的不平整道面，降低着陆时的冲击载荷对机身结构的影响。

外挂设计是该机型的核心功能模块，两侧机翼下各设置一个重载外挂点，可挂载对地攻击弹药、近距空空导弹或者副油箱，本次模型呈现的外挂配置为大口径对地航空弹药，弹药与机翼挂架之间采用标准化的吊挂接口，可根据不同任务需求快速更换挂载类型，挂架结构集成了弹药发射控制线路与燃油输送管路，当挂载副油箱时可直接为机身主油箱输送燃油，拓展作战半径。尾翼采用常规布局，垂直尾翼与水平尾翼均设计有操纵舵面，舵面的偏转角度范围经过气动仿真优化，能够在亚音速飞行状态下提供足够的操纵力矩，保证战机在大机动动作时的响应速度，尾喷口处设置有可调式收敛扩张结构，可根据发动机不同工作状态调整喷口截面积，提升发动机推力效率。

设计思路上，全程遵循轻量化与结构强度平衡的原则，在非承力部位尽可能采用减重设计，比如机身尾部的非受力口盖采用薄壁结构，在主承力部位则通过增加材料厚度、布置加强筋的方式提升结构强度，整机的重心位置经过反复校核，保证在不同燃油消耗状态、不同外挂配置下，重心始终处于允许的范围内，避免出现纵向静不稳定度过大或者过小的问题，降低飞控系统的调节负担。外形尺寸方面，该机型翼展控制在9米级，机身长度约14米，机高约4.2米，整体尺寸适配前线机库的停放空间，也能够满足公路起降时的路面宽度要求，安装边界上，机翼外挂点距离地面的高度经过测算，保证地勤人员无需借助登高设备即可完成弹药挂载操作，机身下方的设备检修口距离地面高度均在1.5米以内，日常检修时无需搭建专用工作平台，大幅提升野外保障效率。机身表面的气动外形经过多轮CFD仿真迭代，对机翼与机身的连接部位、座舱盖与机身的过渡部位、尾喷口与机身尾部的衔接部位都做了整流修形，降低飞行过程中的压差阻力与干扰阻力，提升亚音速飞行状态下的燃油经济性。
