小型密封承压圆柱容器结构设计

这款小型圆柱形容器的结构设计，最初是针对便携检测设备内置采样介质存储需求开发的，在现场环境采样、小型实验装置试剂暂存、精密气动系统缓冲储腔这类场景中，这类带多层密封结构的小型容器有着不可替代的作用。不同于大容积工业储罐的设计逻辑，小型空间容器的设计核心是在极小的安装边界内，兼顾密封可靠性、结构强度与内部有效容积的平衡，很多刚接触结构设计的工程师容易在这类小零件上踩坑，要么壁厚冗余过多挤占内部空间，要么密封槽设计不合理导致承压状态下出现渗漏。

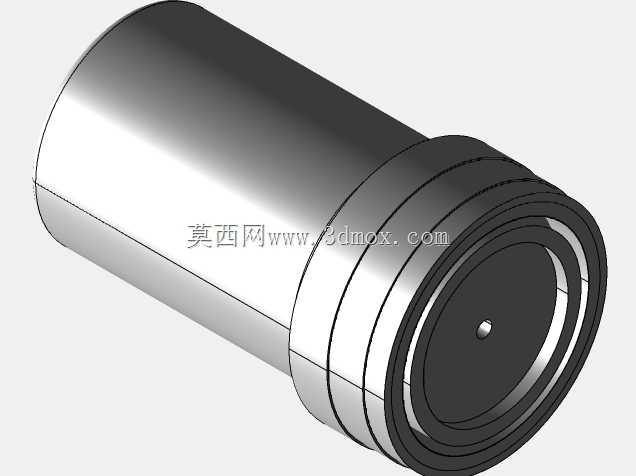

从结构细节来看，该容器主体采用等壁厚圆柱筒体设计，筒体一端为一体化成型的封底，封底中心设置的微小定位凸点，是为了匹配安装工位的定位销，实现装配时的快速对位，避免筒体在安装座内出现周向转动，影响外接管路的对接精度。筒体开口端设置了多道阶梯式环槽，靠近端口的两道环槽为密封件安装位，可根据实际使用的介质特性搭配O型密封圈或者平垫片，满足不同压力等级下的密封需求，靠内侧的环槽为卡接限位结构，和配套端盖装配时，可通过旋合或者卡压的方式实现端盖的轴向固定，不需要额外设置螺栓连接位，进一步缩小了容器的径向安装尺寸。

在实际选型应用中，这类容器的安装边界需要重点关注三个维度：首先是筒体的外径尺寸，要和安装座的内孔保持合理的间隙配合，间隙过小会导致装配难度提升，间隙过大则容易在振动工况下出现窜动；其次是筒体的总长度，要预留出端盖装配后的轴向余量，避免端盖突出部分和周边结构产生干涉；最后是密封位的尺寸公差，密封槽的宽度、深度公差需要控制在IT7级以内，表面粗糙度要达到Ra1.6以下，才能保证密封件压缩量处于合理区间，既不会因为压缩量过大导致密封件过早老化失效，也不会因为压缩量不足出现介质渗漏。

设计思路上，这款容器没有采用复杂的异形结构，全程采用回转体构型，一方面是因为回转体结构在承压状态下应力分布更均匀，相同壁厚下的承压能力比方形或者其他异形结构高30%以上，另一方面回转体结构可以直接采用棒料车削加工或者管材二次加工成型，加工工艺性更好，不需要复杂的工装夹具就能实现批量生产，能有效控制制造成本。筒体和端盖的配合面做了微小的倒角处理，不仅能在装配时起到导向作用，还能去除加工毛刺，避免装配过程中毛刺刮伤密封件导致密封失效。

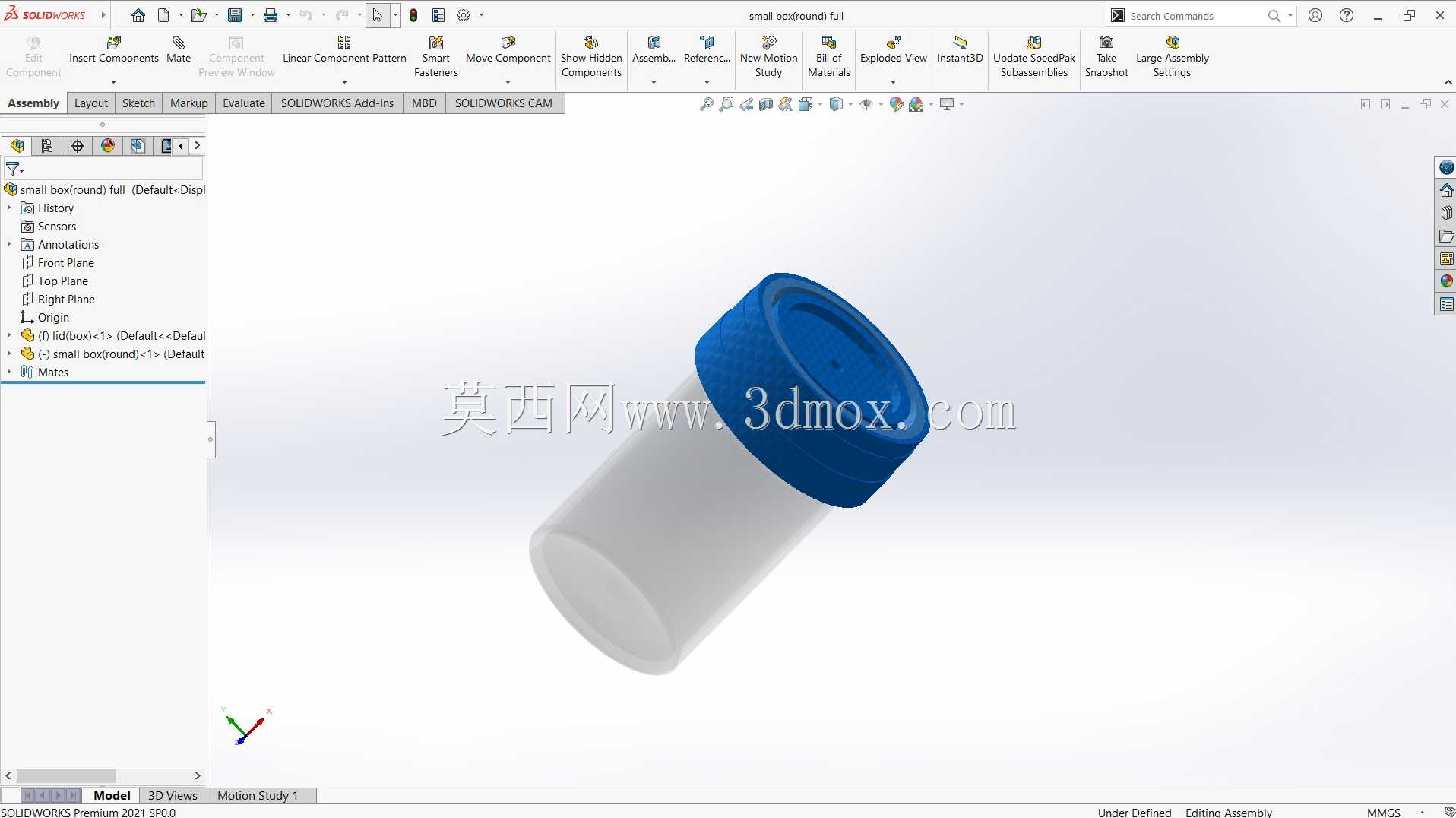

在不同的应用场景下，这款容器的材质可以根据存储介质的特性灵活调整，存储普通中性介质时可以采用铝合金材质做阳极氧化处理，兼顾轻量化和耐腐蚀需求；存储有腐蚀性的化学介质时，可以更换为304或者316不锈钢材质；如果需要做内部介质状态观测，还可以将筒体部分更换为透明PC材质，端盖和密封结构保留金属材质，平衡可视性和结构强度。很多便携式检测设备的气路采样单元中，这类容器还可以充当缓冲腔使用，通过筒体内部的固定容积，平缓气路中的压力波动，提升传感器的检测精度，这时候就需要在端盖上预留标准的气路接头安装位，和快插接头直接对接，不需要额外做转接结构。

需要注意的是，这类小型容器在做结构验证时，不能只做静态的密封测试，还要结合实际使用场景做振动、温度循环测试，因为在温度变化较大的工况下，筒体和密封件的热膨胀系数存在差异，很容易出现低温渗漏或者高温密封件过度压缩的问题，设计时需要根据实际工作温度区间，选择匹配硬度和材质的密封件，同时在密封槽的尺寸设计上预留出热胀冷缩的补偿空间。另外，筒体内部的边角位置都做了圆弧过渡处理，避免出现清洁死角，在用于食品、医药相关介质存储时，不会出现介质残留，满足清洁度要求。
