SPDT两针船型翘板电源切换开关

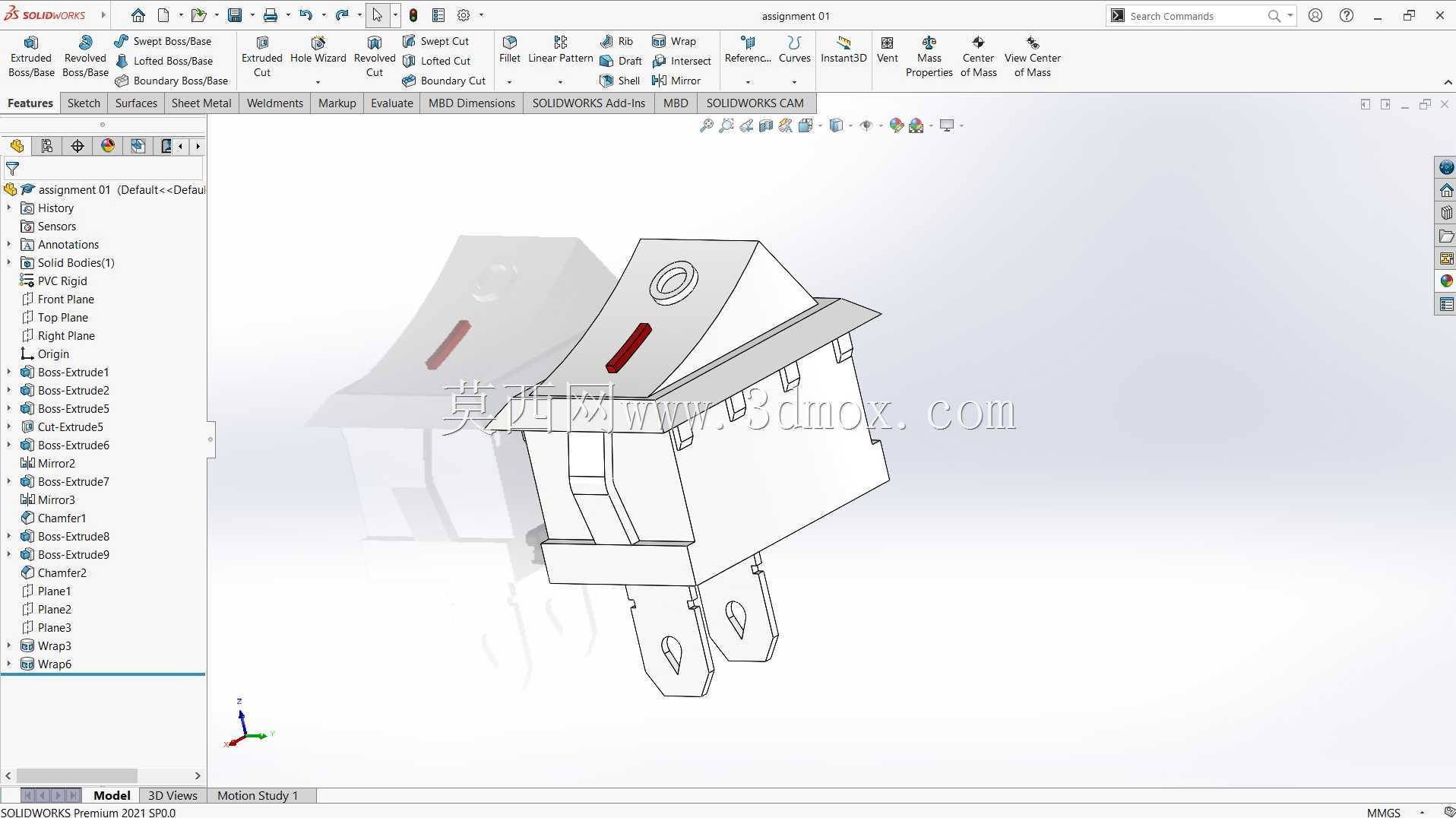

　　这款SPDT两针翘板式开关的三维结构，围绕小型电控面板的实际装配需求展开，建模时优先还原了壳体卡扣、操作翘板、接线插片与安装耳板的真实配合关系，而非仅做外观示意。从设备用途看，这类单刀双掷开关广泛用于小家电控制板、仪器仪表面板、电源分配单元、小型机电设备的通断与回路切换，操作人员通过按压翘板两端即可在两个触点状态间切换，实现电源启闭或信号通路选择。

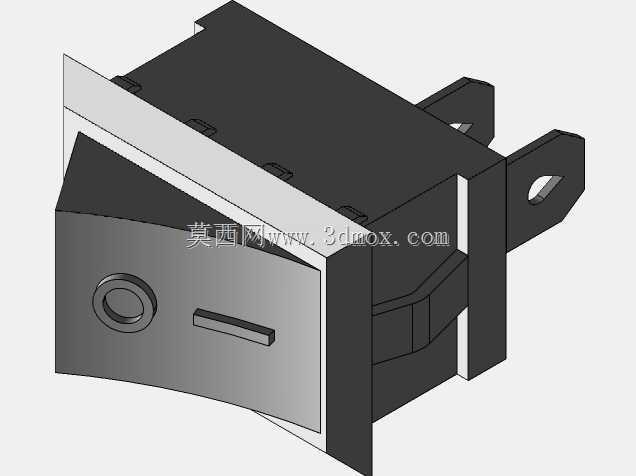

　　建模过程中，壳体采用上下扣合结构，侧面预留弹性卡扣，装配时依靠卡扣形变卡入面板预留方孔，无需额外螺钉即可固定，这也是面板类开关最常见的安装方式。两侧伸出的带孔安装耳板可作为辅助定位或螺丝加固位，在振动较大的设备上能够防止开关从面板孔中松脱。前端翘板呈弧形斜面，按压行程清晰，表面做了防滑与标识区域处理，操作者凭手感即可判断动作位置。

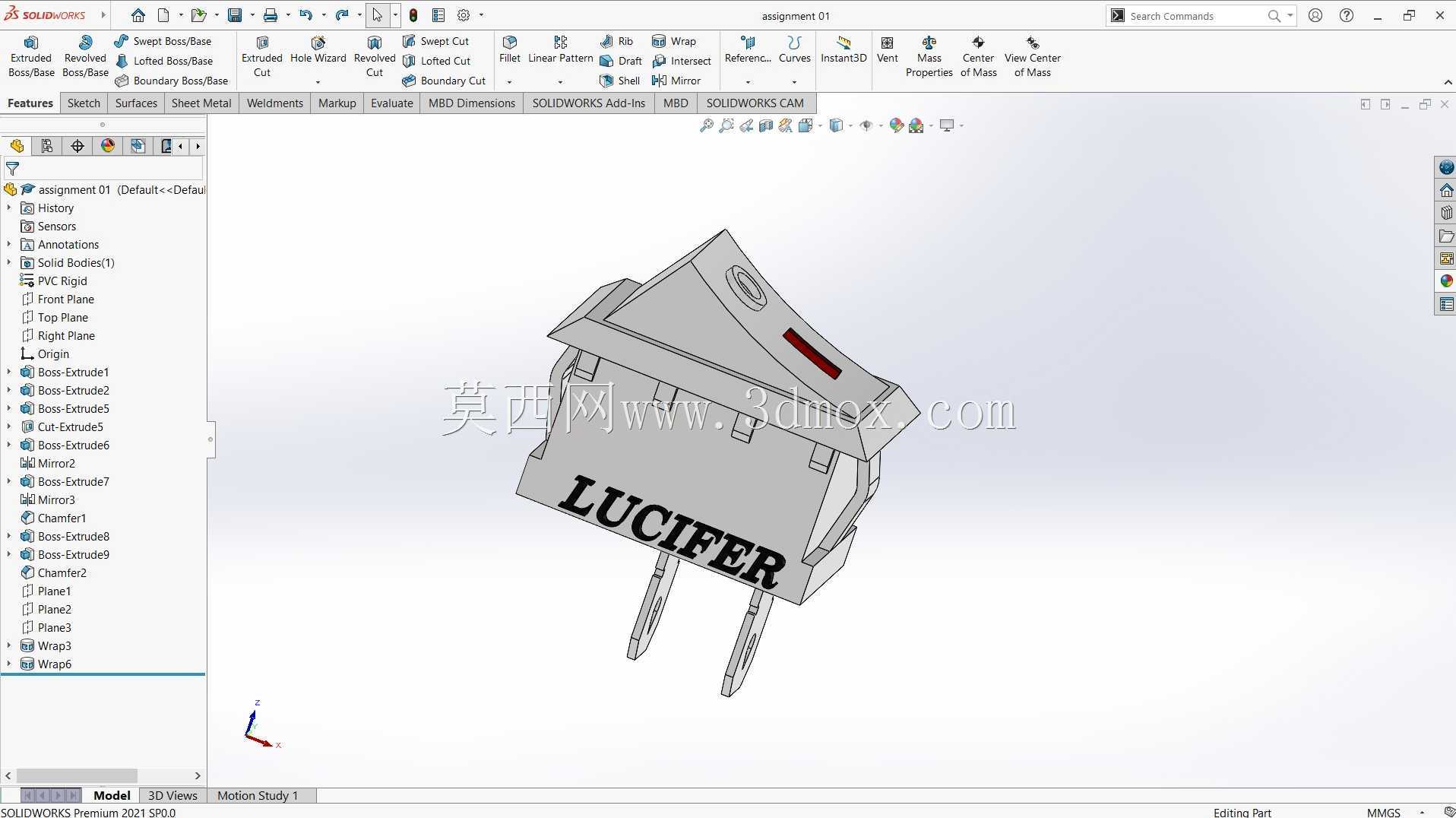

　　接线端采用两针插片形式，插片从壳体尾部伸出，间距与厚度按照常用快插端子规格设定，方便线束端铜端子直接压接插接，减少焊接工序，提升产线装配效率。内部动触点、静触点、弹簧与翘板的传动关系在模型中按运动逻辑布置，按压时翘板推动弹簧过中，带动动触点在两个静触点间快速切换，这种瞬动过中结构能够保证触点压力稳定、动作干脆，避免停留在中间位置造成接触不良。

　　外形尺寸方面，开关主体为近似长方体，前端面板带凸缘，凸缘尺寸大于面板开孔，安装后贴合面板表面起到限位与防尘作用；壳体宽度、高度与深度按照标准船型开关系列尺寸控制，适配常见的矩形面板开孔。安装边界需要重点关注：面板开孔到壳体内侧的深度余量、插片后方线束弯折空间、翘板上方手指操作空间，以及相邻元器件之间的电气间隙。在控制柜密集排布时，开关尾部插片与导线不能与其他金属件干涉，插拔端子时还要预留工具或手指操作位。

　　结构设计上，壳体壁厚均匀，边角设置拔模斜度，便于注塑成型；内部筋板既用于固定触点组件，也能增强壳体刚性，防止按压翘板时外壳变形。翘板与壳体之间留有合理配合间隙，既保证摆动灵活，又限制过大窜动。安装耳板上的通孔中心距与孔径按小规格自攻螺钉或机螺钉设定，适合在塑料面板或薄金属板上加固。

　　从选型角度看，工程人员在整机布置时会先确定面板开孔尺寸、操作方向、接线方式与负载电流等级，再核对开关本体高度是否会与壳体内其他板卡冲突。该三维模型把外部安装轮廓、卡扣位置、插片方位和翘板运动包络都完整表达出来，结构工程师可直接将其调入控制面板装配体，检查开孔、干涉、操作高度和线束走向；工艺人员也能据此评估面板加工、端子压接和总装工序的可行性。整体模型以装配关系和安装边界为核心，能够支撑面板布局、干涉校验与元器件选型等实际设计工作。
