带测温监控的防疫消杀通行通道结构

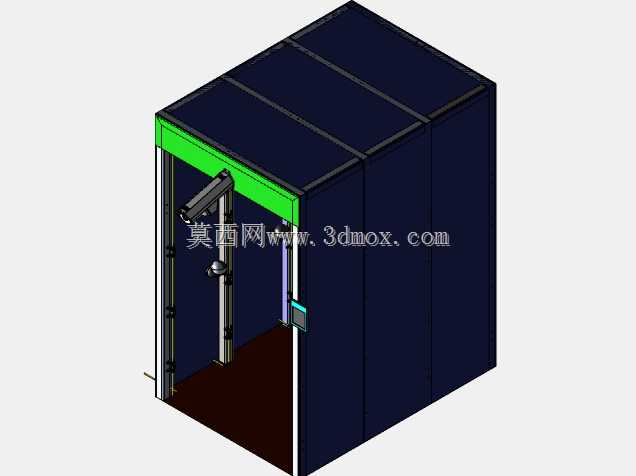

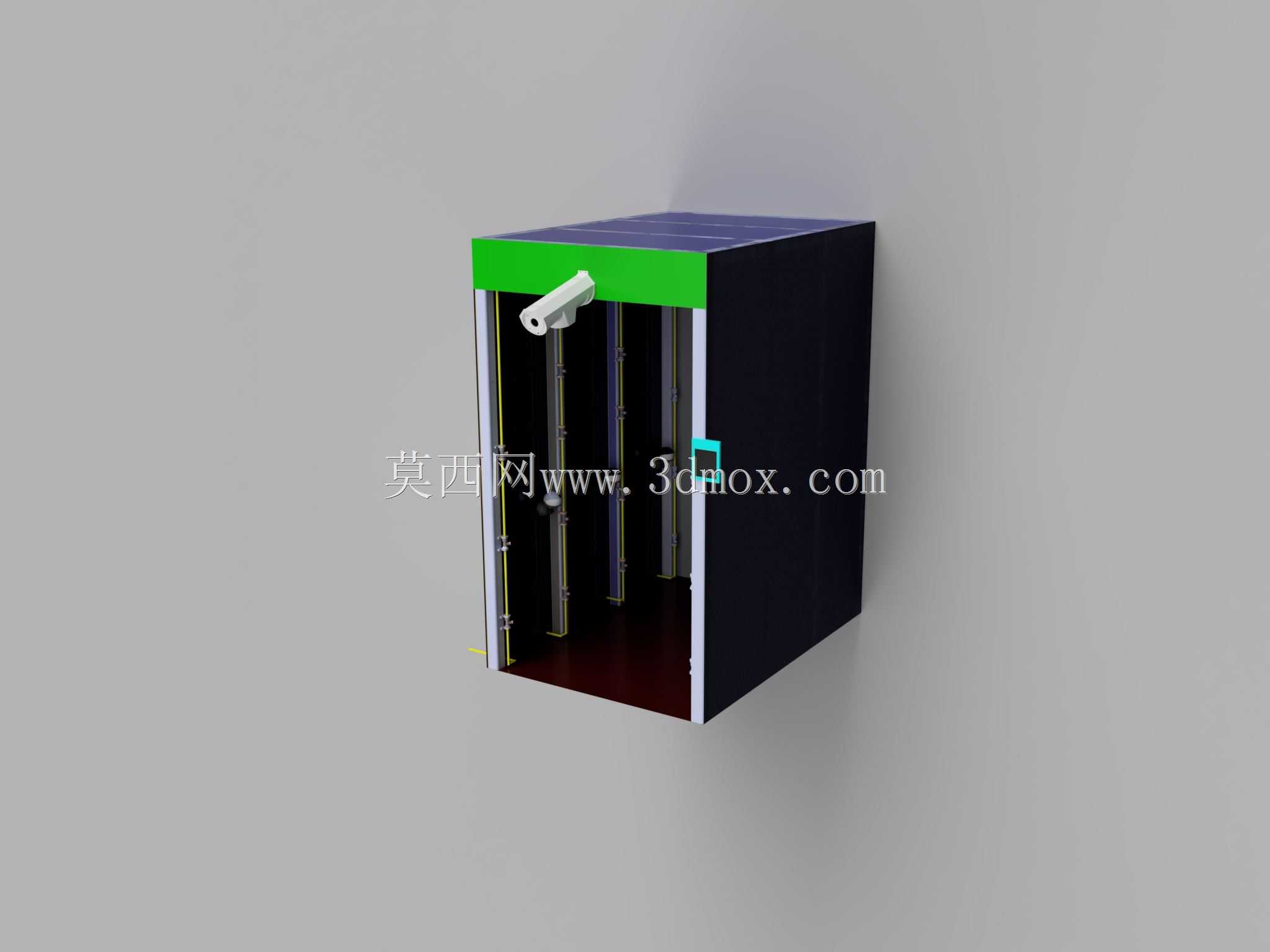

做这类通道结构的三维建模时，最先要锚定的是实际落地的安装边界，常规落地场景多是园区入口、商超出入口、厂区通勤口这类人员流动密集的公共区域，安装时不需要额外做地面深挖预埋，整体采用模块化拼接的框架结构，单段通道的净通行宽度预留800mm，满足单人携带随身行李顺畅通行的需求，整体外廓宽度控制在1200mm以内，避免占用过多公共通行空间，通道的净高度设置为2200mm，适配绝大多数成年人的通行身高，外廓总高度控制在2400mm，顶部预留的设备安装层可以集成太阳能供电模块、消杀药剂存储仓以及管线排布空间，不需要额外在墙面布设明线，适配临时搭建、快速部署的使用需求。

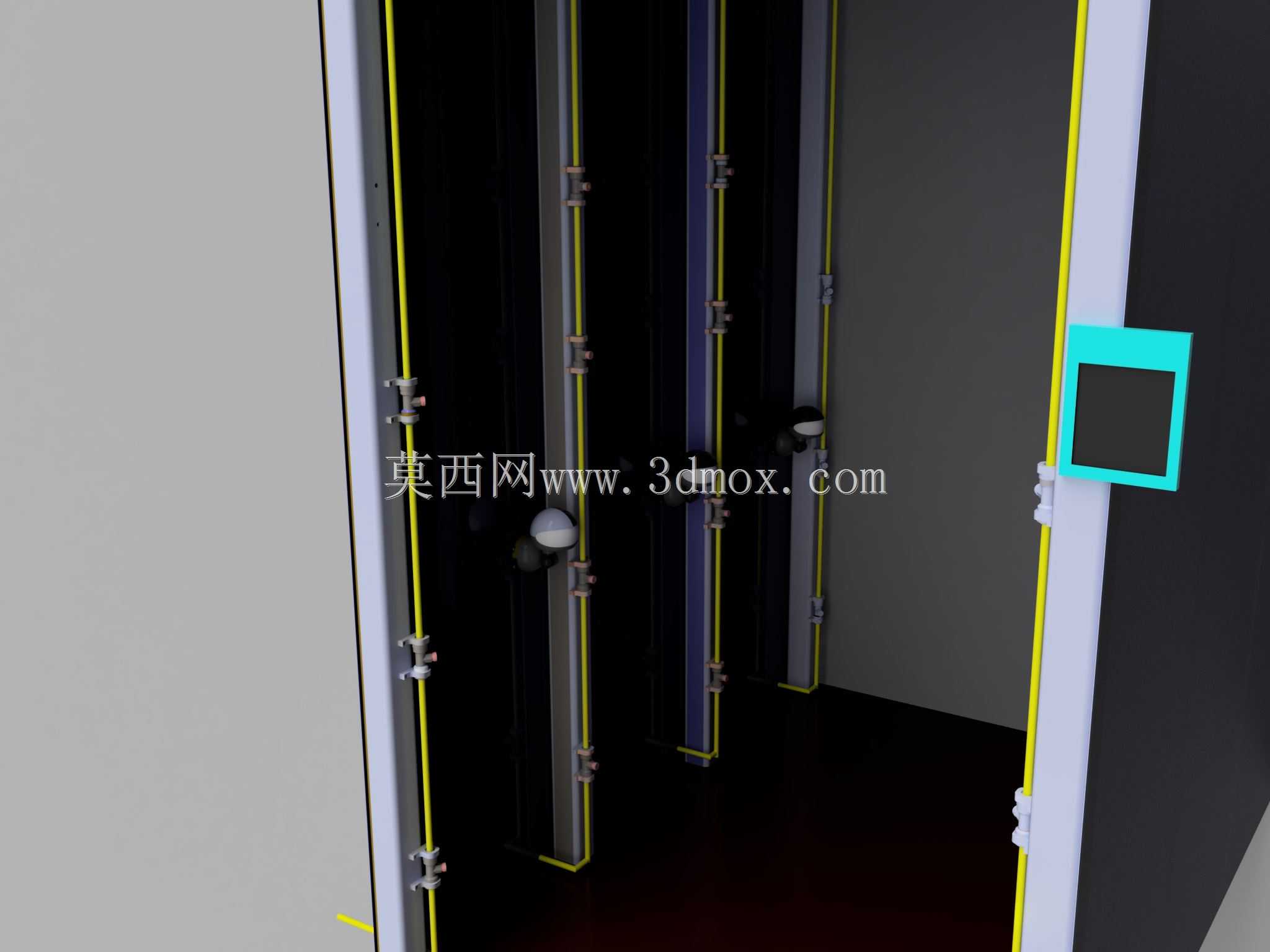

从功能实现逻辑来看，这类通道的核心作用是在人员通行的短时间内完成无接触的体温筛查与体表消杀作业，前端顶部搭载的测温监控模块采用倾斜向下的安装角度，探测范围刚好覆盖通道入口的人员站立区域，人员进入通道前即可完成体温数据采集，一旦检测到体温异常数据，通道侧门的电磁锁会保持锁止状态，避免异常人员直接进入内部公共区域。通道内部的两侧框架上预留了多组雾化喷嘴的安装位，喷嘴的喷射角度经过调整，覆盖范围可以囊括人员从头顶到脚踝的全身上下区域，不会出现消杀盲区，同时喷嘴的布设位置避开了人员面部的直接喷射角度，减少消杀过程中的不适感。

结构设计上采用铝型材作为主框架支撑，外部采用防火阻燃的板材做围蔽，整体重量控制在合理范围内，不需要重型吊装设备，两到三个安装人员借助简单工具即可在半天内完成整机组装，框架的拼接处采用标准快拆连接件，后期如果需要调整通道长度，只需要增减中间的标准段模块即可，不需要重新拆解整体结构。通道的进出口位置设置了软质的挡帘，既可以减少内部消杀雾气的外溢，也不会阻碍人员的正常通行，底部设置了带防滑纹路的踩踏面板，面板下方预留了废液收集槽，消杀产生的废液会顺着面板的导流槽汇入收集槽内统一处理，不会直接流淌到地面造成湿滑滑倒的风险。

建模过程中需要特别注意各部件的安装干涉问题，顶部的监控测温模块要预留出角度调节的转动空间，侧门的开合轨迹范围内不能布设管线和其他突出部件，内部的消杀管路要隐藏在框架的型材槽内，既美观也能避免人员通行时剐蹭到管路造成损坏。考虑到户外使用的场景，顶部的围边做了向外延伸的挡雨檐结构，雨水会顺着檐边直接排到通道外侧，不会渗入到内部的设备仓内，框架的所有金属部件都做了防锈防腐处理，适配长期户外放置的使用需求，即使在潮湿多雨的区域也能保持结构稳定性。

实际使用时，人员只需要在入口位置稍作停留等待体温检测正常，通道门自动解锁后进入通道，在内部停留3到5秒即可完成全身消杀，随后从出口离开，整个过程不需要人员手动操作任何设备，全程无接触，避免了交叉接触的风险。通道的侧部预留了检修门，后期更换消杀药剂、维护测温设备、检修管路线路时，只需要打开侧部的检修门即可操作，不需要拆解整体围蔽结构，大幅降低后期的运维难度。
