可调潮气量机械吸气装置结构设计

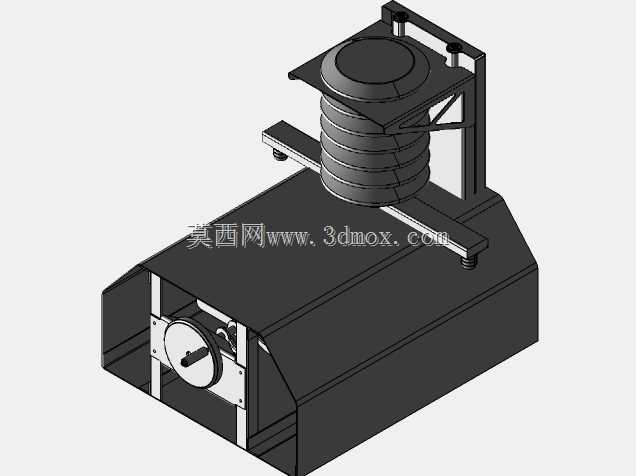

　　在临床呼吸支持、小型实验环境通气供给这类场景里，很多时候配套动力源条件并不统一，不是所有现场都能配齐步进或者伺服电机作为专用驱动，这套机械可变吸气结构的设计初衷，就是为了适配这种复杂的现场动力条件。从结构布局来看，整套装置分为下部动力承接腔体、中部伸缩气室、上部限位支架三个核心区段，下部腔体预留了通用旋转输入轴接口，不管是手摇轮、低速电机输出轴还是其他设备传递来的回转运动，都可以直接接入这个接口作为动力输入，不需要额外定制转接法兰，安装时只要保证输入轴与腔体内部传动组件的同轴度在0.1mm以内，就能保证传动过程无卡滞。中部的波纹伸缩气室是实现气量变化的核心部件，采用多层等距波纹结构，伸缩行程范围可以通过上部支架的固定螺栓位置进行调整，当输入轴带动内部曲柄滑块机构动作时，就会推动波纹气室做规律的上下往复运动，完成吸气、排气的循环过程，和常规定容式吸气结构不同的是，这套结构在设备运行过程中，不需要停机拆解，只需要调整侧面的气量调节拨杆位置，改变曲柄的回转半径，就能实时改变气室的单次伸缩容积，也就是实现潮气量的在线调节，调节范围覆盖常规小流量通气到大流量供气的需求区间。

　　上部的限位支架除了固定波纹气室的上端位置，还预留了两个安装固定孔，可以直接将整套装置固定在设备机架的水平安装面上，安装面的平面度要求不高，只要能保证支架固定后气室伸缩方向垂直于水平面，就不会出现偏磨漏气的问题。整套结构的设计没有采用复杂的电控调节元件，所有气量调节、动力传递都通过纯机械结构实现，这就意味着它在强电磁干扰、无稳定电控供电的场景下也能稳定工作，比如野外临时医疗点、简易实验台架这类配套条件不完善的场景，不需要复杂的调试步骤，接入旋转动力就能直接工作。

　　从安装边界来看，下部腔体的宽度方向尺寸预留了足够的操作空间，侧面的调节拨杆距离安装面的高度符合常规人工操作的人机工程尺寸，操作人员站在设备侧面不需要探身就可以完成潮气量的调节动作，气室的伸缩运动轨迹做了导向限位，不会因为输入转速的波动出现横向摆动，长期运行的磨损量主要集中在曲柄连接的销轴部位，这个部位设计成了可快拆的结构，后期维护只需要更换销轴就能恢复整套结构的精度，不需要更换整个核心组件。在气路连接方面，上部气室的顶端预留了标准的气路接口，可以直接对接通用规格的通气软管，不需要额外加工转接头，气路的密封依靠波纹结构本身的成型精度和上下连接面的密封垫实现，静态下的漏气量控制在极低水平，不会因为微小泄漏影响供气精度。

　　很多同类结构在设计时会绑定专用的驱动电机，导致现场适配性差，一旦驱动部件出现故障整套设备就无法运行，这套结构在设计时特意弱化了对驱动源的要求，只要能输出连续旋转运动的部件都可以作为动力，甚至在应急情况下可以通过手摇的方式驱动设备工作，这就大幅拓展了它的适用场景，不管是作为固定设备的配套供气组件，还是作为临时应急的通气装置，都能满足使用要求。结构的材质选择上，与气路接触的部件都采用了无挥发、不易锈蚀的材质，不会对输送的气体造成污染，适合用于对气体洁净度有一定要求的场景，外部的支架和腔体采用足够强度的结构材质，保证在连续往复运动下不会出现结构变形，长期运行的稳定性有充足保障。
