医用胫骨平台垫块逆向结构设计

这款胫骨平台垫块的逆向建模工作，核心是还原医用骨科模拟植入件的真实结构特征，其应用场景覆盖骨科手术模拟训练、植入物力学性能测试、医用耗材研发打样多个环节，并非直接用于人体植入的最终产品，而是作为Sawbones标准骨科模拟骨的配套垫块部件，为骨科术式演练、植入物匹配验证提供标准化的支撑基准。从实际使用场景来看，这类垫块主要配合人工骨模型使用，在膝关节置换手术模拟操作中，承担胫骨平台截骨后的间隙填充、力线支撑作用，让术者在模拟操作时能获得与真实人体骨骼接近的触感与力学反馈，避免直接在实体骨上操作带来的伦理与成本问题。

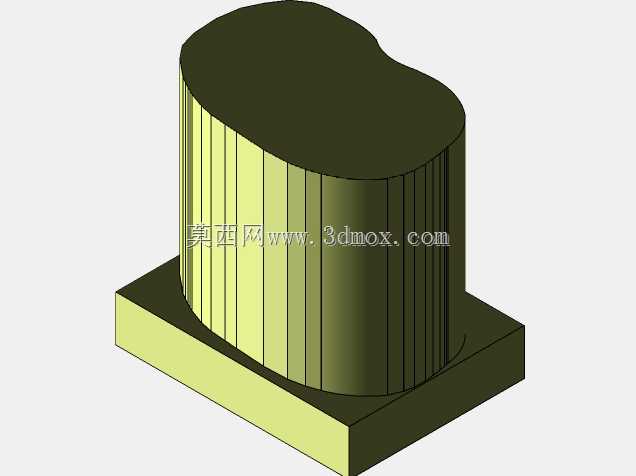

从功能特性上拆解，该部件采用双层复合结构设计，外层为2.5mm壁厚的硬质壳层，模拟人体皮质骨的支撑强度，内部填充12.5磅规格的蜂窝泡沫芯材，还原松质骨的弹性模量与钻孔、锉磨手感，这种结构配比完全匹配临床骨科训练的操作需求——术者在模拟截骨、扩髓、植入假体固定螺钉时，外层壳层能提供足够的握持力防止部件开裂，内部泡沫芯的切削阻力与真实松质骨高度接近，不会出现过硬导致操作手感失真、过软无法支撑假体的问题。部件底部设置的方形安装基座，是专门为匹配Sawbones标准胫骨模型的安装接口设计的，基座平面度控制在0.1mm以内，安装时可直接卡入模拟骨的对应定位槽，无需额外粘接即可保证操作过程中不发生位移，避免模拟操作时因部件移位影响训练精度。

逆向设计过程中，首先通过三维扫描获取原部件的点云数据，重点处理顶部非规则圆弧曲面的轮廓精度——顶部轮廓并非标准圆形，而是根据人体胫骨平台的解剖学形态做了偏心轮廓设计，一侧弧度更平缓对应胫骨内侧平台，另一侧弧度稍窄对应外侧平台，这部分曲面的曲率偏差控制在0.2mm以内，保证和配套的股骨模拟件配合时间隙均匀，还原膝关节自然状态下的接触关系。壳层与泡沫芯的装配边界做了0.05mm的过盈配合设计，组装时通过压装即可让壳层与内部泡沫芯紧密贴合，不会出现分层脱落的问题，同时在壳层内壁做了细微的网状防滑纹路，增大与泡沫芯的接触摩擦力，即使反复进行钻孔、敲击操作，内部芯材也不会在壳层内发生窜动。

从安装边界尺寸来看，底部方形基座的边长与配套胫骨模型的安装槽完全匹配，基座高度设置为10mm，既保证足够的安装定位深度，又不会过多占用胫骨模型的截骨空间；主体圆柱段的高度根据临床常用的胫骨平台截骨厚度范围设置，覆盖常规膝关节置换中最常用的垫块高度规格，顶部曲面的最低点与基座平面的平行度公差控制在0.15mm以内，保证安装后垫块的支撑面与胫骨力线垂直，避免模拟操作时出现力线偏移的误导。设计过程中特意规避了尖锐棱角，所有边缘都做了R1mm的圆角处理，一方面是还原真实医用植入物的圆角设计要求，另一方面也避免模拟操作时尖锐边角划伤操作人员。

在结构验证环节，重点校核了壳层的壁厚均匀性，整个圆周方向的壁厚偏差不超过0.1mm，保证各个方向的支撑强度一致，不会出现某一侧壁过薄在敲击假体时发生破裂的问题；内部泡沫芯的密度均匀性也通过结构设计做了约束，整个填充区域的网格密度一致，确保不同位置钻孔、锉磨的手感统一。这类逆向建模的部件，核心价值在于还原原厂部件的结构与力学特性，为骨科训练器材的国产化替代、手术方案的术前模拟提供精准的三维数据支撑，设计过程中不需要做额外的结构创新，所有尺寸与形位公差都严格对标原部件的实测数据，保证替换后能完全适配原有模拟骨系统的安装与使用要求，不会出现配合间隙过大、支撑强度不足的问题。
