带铰接安装座的三角支撑连接构件

项目分类:通用机械零部件 发布时间:2025-12-18 ID:1097621
  • 带铰接安装座的三角支撑连接构件
  • 带铰接安装座的三角支撑连接构件
  • 带铰接安装座的三角支撑连接构件
  • 带铰接安装座的三角支撑连接构件
  • 带铰接安装座的三角支撑连接构件
  • 带铰接安装座的三角支撑连接构件

该构件属于机械传动与支撑系统中的典型铰接连接类零件,在各类轻工自动化设备、小型工装夹具、通讯设备架设结构中应用广泛,核心作用是实现两个相对运动部件之间的铰接支撑,同时承担静态载荷下的结构固定功能,避免连接部位出现应力集中导致的结构失效。从实际使用场景来看,这类零件常被用在需要小角度摆动的连杆机构末端,比如小型通讯天线的角度调节支座、自动化设备上的翻盖铰接支撑、工装夹具的活动压臂连接座,工作过程中需要同时承受径向的铰接载荷与底座安装面的倾覆力矩,因此结构设计上对刚度与安装定位精度有明确要求。

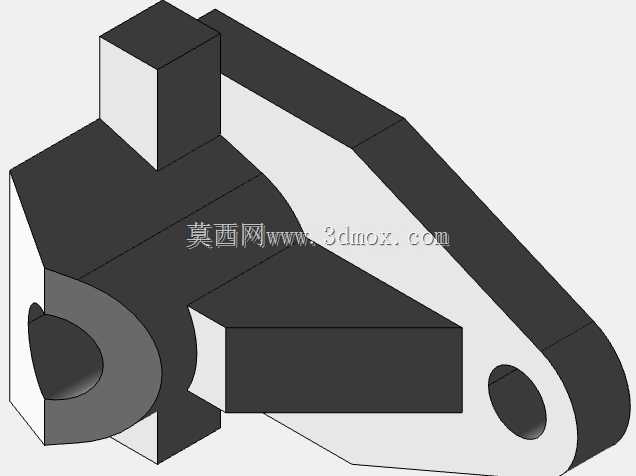

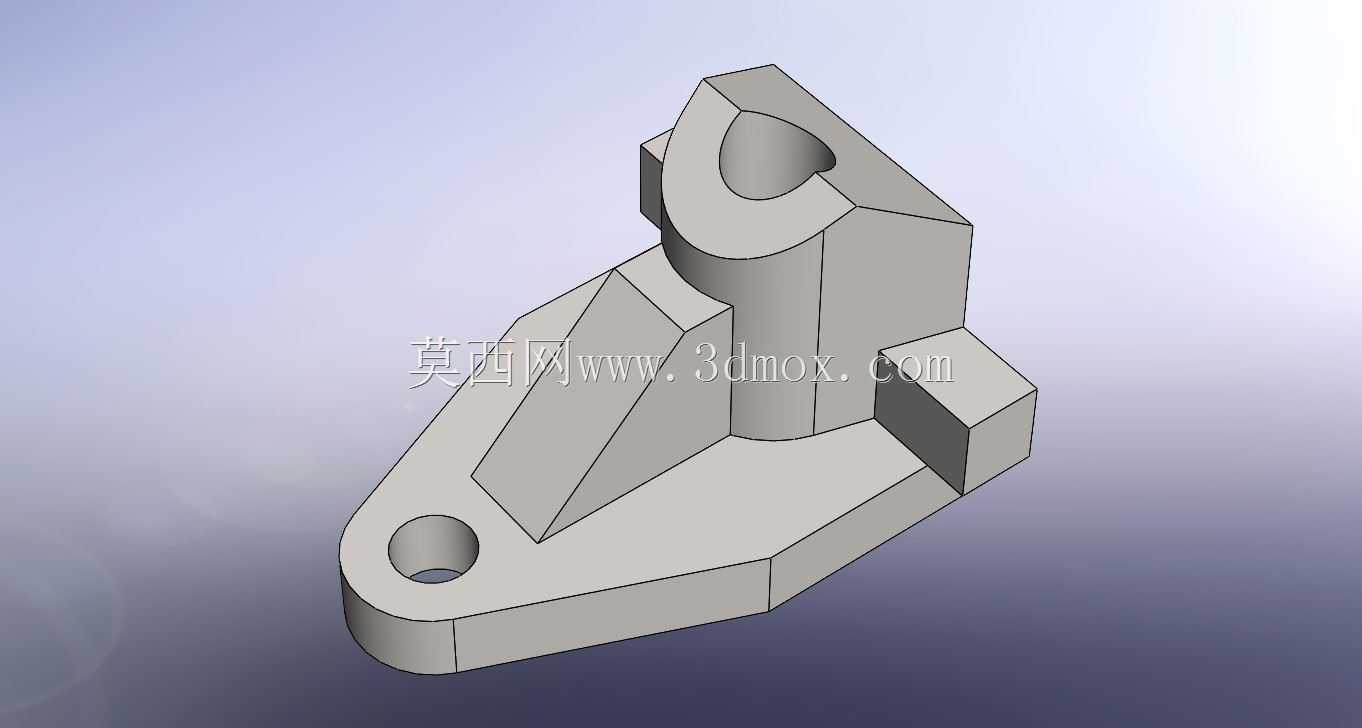

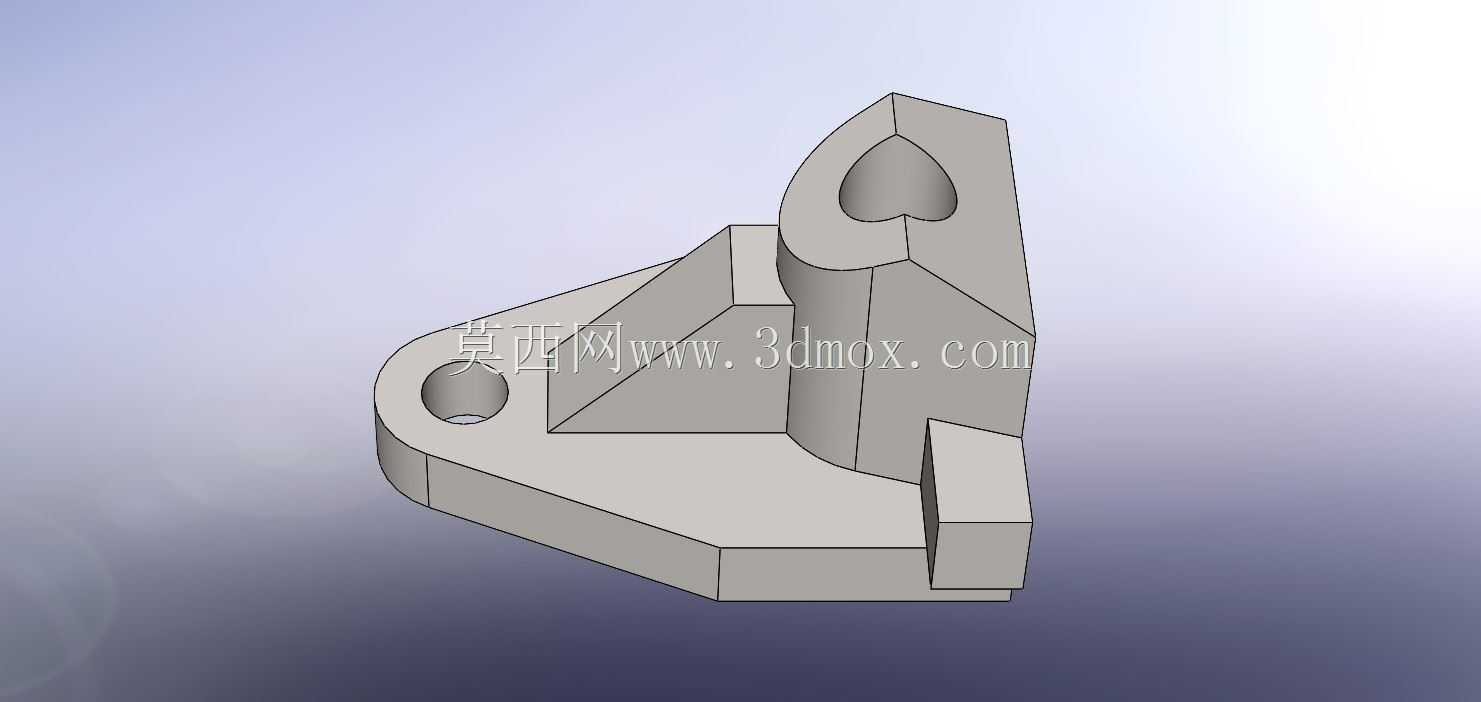

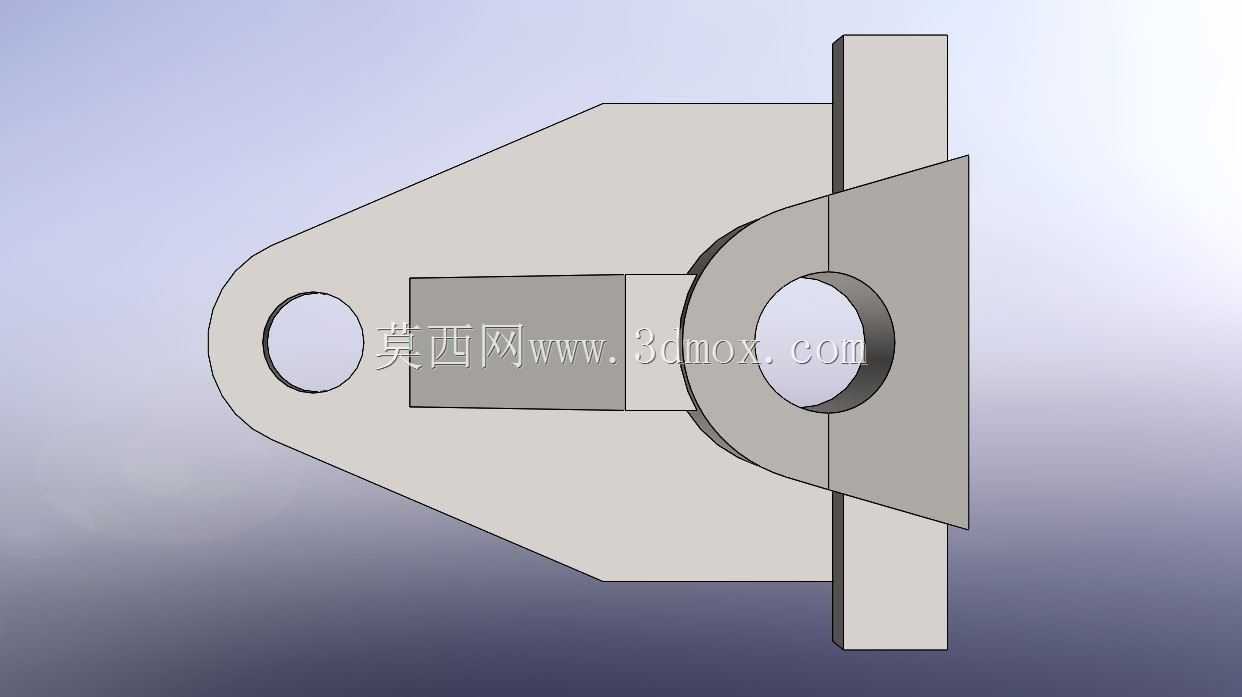

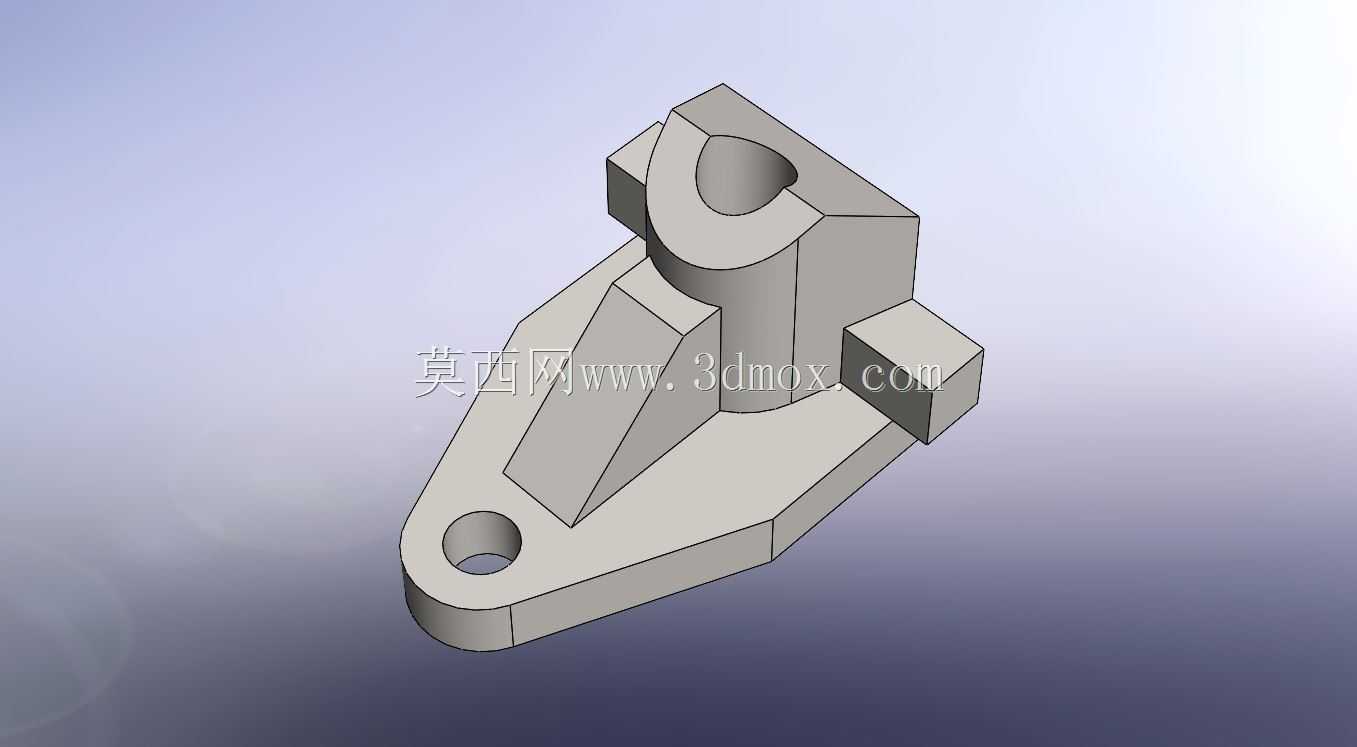

设计过程中首先确定的是底座的安装边界,整体底座采用三角形轮廓的平板结构,这种结构形式相比矩形底座能在同等耗材占比下获得更高的支撑刚度,三个方向的延伸边可以分散安装点的受力,避免单点受力过大导致底座变形。底座左下角设置的通孔为主安装定位孔,孔径匹配常用的M6-M8规格内六角圆柱头螺钉,安装时该孔作为基准定位孔,与设备安装面上的定位销配合实现初定位,另外两个侧边的凸台结构上预留了辅助安装孔位,三个安装点形成稳定的三角形支撑面,安装后底座与安装面完全贴合,平面度公差控制在0.05mm以内,避免安装后出现翘曲影响上部铰接结构的同轴度。

上部的铰接支撑部分采用半开式的C型耳座结构,中间的铰接孔为通孔设计,孔内壁粗糙度要求达到Ra1.6,保证与铰接销轴配合时转动顺畅无卡滞,孔的两端设置了倒角,方便销轴装配时的导入,同时避免锐边割伤装配人员。耳座与底座之间设置了三角形加强筋结构,筋板厚度与耳座侧壁厚度保持一致,采用等壁厚设计避免注塑或铸造过程中出现缩孔缺陷,筋板的过渡位置全部采用圆角过渡,圆角半径不小于2mm,有效降低应力集中系数,在承受交变载荷时不会在筋板与主体的连接位置出现疲劳裂纹。

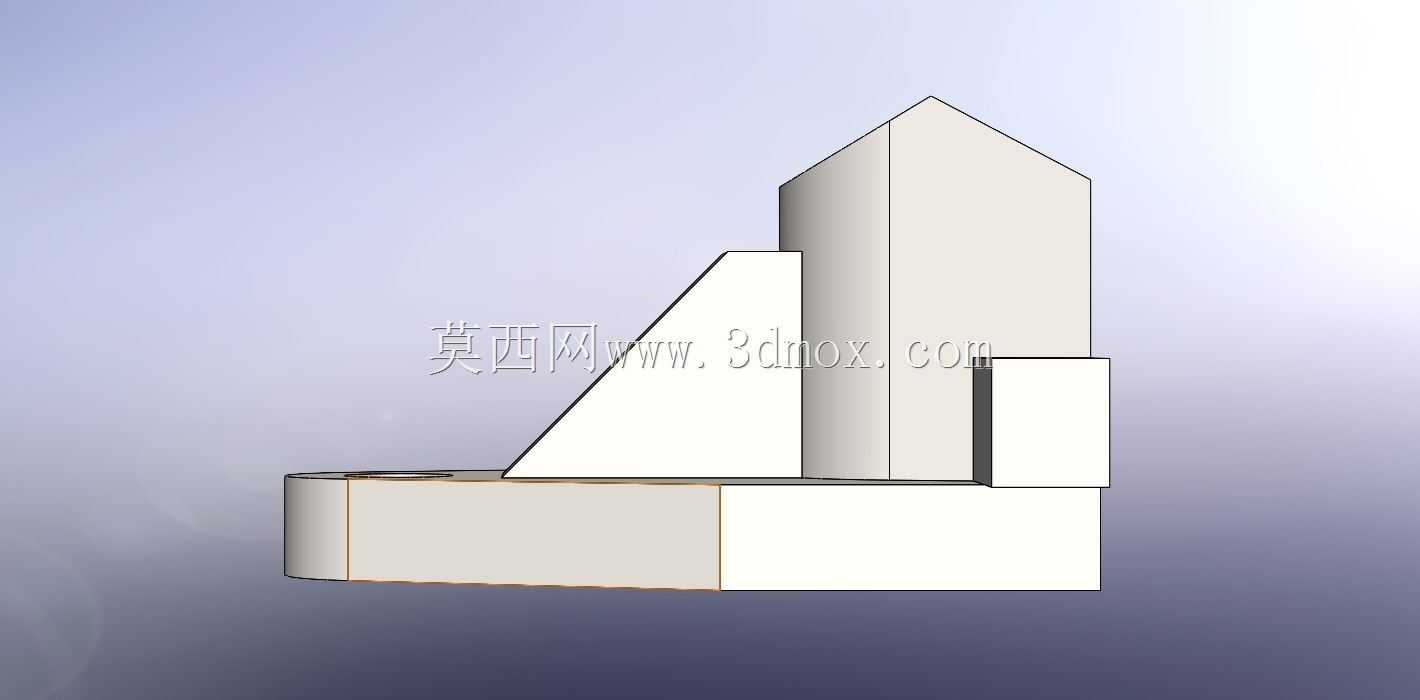

从尺寸边界来看,整个构件的总高度控制在60mm以内,底座最大长度不超过80mm,最大宽度不超过50mm,属于小型支撑类零件,整体重量控制在200g左右,适合在空间紧凑的设备内部安装使用。铰接孔的中心高度距离底座安装面为45mm,这个尺寸是根据配套连杆的摆动行程计算得出,保证连杆在±15°的摆动范围内不会与底座平面发生运动干涉。耳座侧面的方形凸台为限位结构,凸台端面与铰接孔的中心距经过精确计算,当铰接部件摆动到极限位置时,凸台端面会与配套零件的限位面接触,避免摆动角度超出设计范围导致机构损坏。

建模过程中优先采用了参数化设计思路,所有安装孔位、中心距、壁厚参数都设置了可调整的参数变量,后续如果需要适配不同规格的销轴或者安装螺钉,只需要修改对应参数即可快速生成新的模型版本,不需要重新绘制草图。所有的拔模角度统一设置为1°,满足注塑成型或者3D打印的工艺要求,不需要后续额外添加拔模特征。零件的所有棱边都设置了0.5mm的圆角去毛刺,符合机械零件的安全设计规范,避免装配和使用过程中锐边造成的安全隐患。

在实际选型使用时,需要注意该构件的铰接孔配合公差选择,如果是需要经常转动的工况,铰接孔与销轴采用H7/g6的间隙配合,保证转动灵活;如果是仅需要调整角度后固定的工况,可以采用H7/k6的过渡配合,调整角度后通过紧定螺钉锁死销轴即可。安装时需要先固定基准定位孔的螺钉,再依次紧固另外两个辅助安装孔的螺钉,紧固力矩按照对应螺钉的标准力矩执行,避免力矩过大导致底座变形,影响铰接孔的同轴度。日常维护过程中只需要定期在铰接孔位置添加少量润滑脂,即可保证长期使用无卡顿,不需要额外的复杂维护。
