斯特克接线柱通讯连接组件结构设计

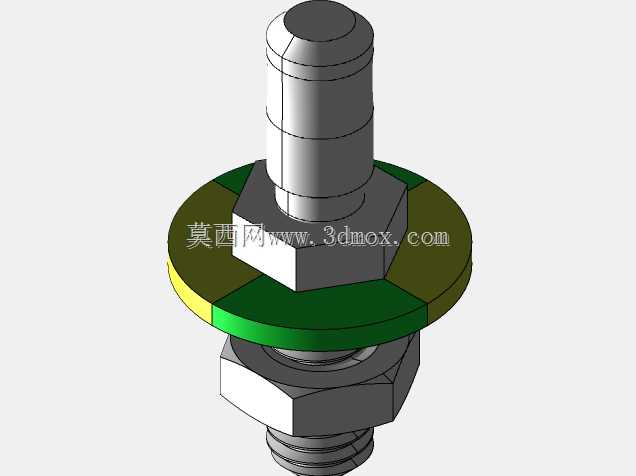

　　该款连接组件主要应用于通讯设备内部的电源回路、信号回路的硬线连接场景，常见于实验室测试台架、通讯机柜内部的接线点位、工业通讯模块的外接接线端，用来实现多股导线与设备主板或者内部汇流排的可靠导通，同时兼顾接线后的机械固定强度，避免设备运输、运行振动过程中出现接线松脱、接触电阻过大的问题。从结构组成来看，整个组件分为上部接线柱、中部密封隔垫、下部锁紧螺母三个核心部分，上部接线柱的顶端做了圆弧收头处理，没有尖锐的棱角，一方面可以避免安装接线时划伤操作人员手部，另一方面也能减少接线过程中导线绝缘层被剐蹭破损的风险，接线柱的柱身做了等直径的光轴段设计，用来适配不同规格的冷压接线端子，套入端子后可以通过配套的压紧螺母实现端子的轴向锁紧，保证导线与接线柱的接触面积足够，降低大电流通过时的温升。

　　中部的隔垫采用了多色分区的结构设计，不同的颜色区域对应不同的接线极性或者回路标识，现场接线施工时可以通过颜色快速区分接线点位，减少错接的概率，隔垫的外径大于上下两个六角结构的对边尺寸，安装时可以贴紧设备的面板开孔位置，一方面起到面板与接线柱之间的绝缘隔离作用，避免接线柱与金属面板直接接触造成回路短路，另一方面也能填充面板开孔的间隙，阻挡灰尘、水汽从开孔位置进入设备内部，提升接线点位的防护等级。

　　下部的螺纹段搭配六角锁紧螺母，安装时从面板正面将接线柱插入预先开好的安装孔，从面板背面旋紧锁紧螺母即可完成整个组件的面板固定，六角结构的设计可以适配普通开口扳手、套筒扳手的拧紧操作，不需要额外定制专用安装工具，现场施工的便利性较高，螺母与面板之间可以根据实际防护需求加装平垫或者弹垫，进一步提升防松性能。设计过程中，接线柱的导电部分采用了等截面的结构设计，整个电流通路上没有截面突变的位置，避免电流通过时局部电流密度过大造成局部过热，柱身的光轴段长度预留了足够的接线空间，最多可以同时容纳三个标准规格的冷压端子叠装，满足多根导线并接的使用需求；中部隔垫的厚度经过反复校核，既保证足够的绝缘强度，又不会因为厚度过大造成接线柱在面板背面的伸出长度过长，挤占设备内部的布线空间；下部螺纹段的长度覆盖了常用通讯设备面板的厚度范围，从1mm厚度的薄钢板机柜到5mm厚度的绝缘塑料面板都可以可靠锁紧，不需要额外更换不同长度的接线柱。

　　安装边界方面，该组件需要在设备面板上开设对应直径的圆形安装孔，孔位周边需要预留足够的扳手操作空间，以六角螺母的对边尺寸为基准，周边至少留出半个螺母厚度的操作间隙，保证拧紧过程中扳手不会与周边的其他元器件发生干涉；接线完成后，接线柱顶端的高度低于周边元器件的最高安装面，避免设备盖板安装时与接线柱发生磕碰，同时也能减少外部金属异物掉落造成接线柱之间短路的风险。在实际使用过程中，这类接线柱的接触电阻稳定性直接影响通讯设备的运行可靠性，因此结构设计时在接线柱与隔垫的配合位置做了止转结构，拧紧背面的锁紧螺母时，上部的接线柱不会跟着螺母同步转动，避免接线柱转动时带动已经接好的导线扭转，造成导线芯线断裂或者接线松脱；隔垫与接线柱之间采用过盈配合的装配方式，装配完成后不会出现相对移位，长期使用过程中也不会因为温度变化出现配合间隙变大的问题。针对通讯设备常见的振动工况，下部的锁紧螺母可以搭配双螺母锁紧或者螺纹胶防松的方式，保证在长期振动环境下螺母不会出现回松，整个接线组件的固定可靠性满足车载通讯设备、野外通讯基站这类高振动场景的使用要求。
