移动式立式空气消杀净化设备结构

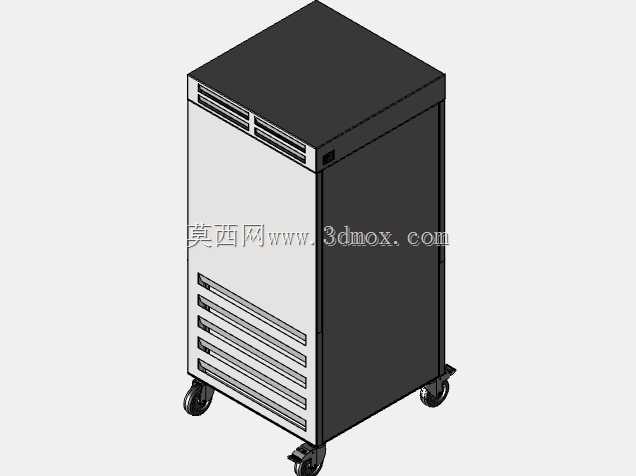

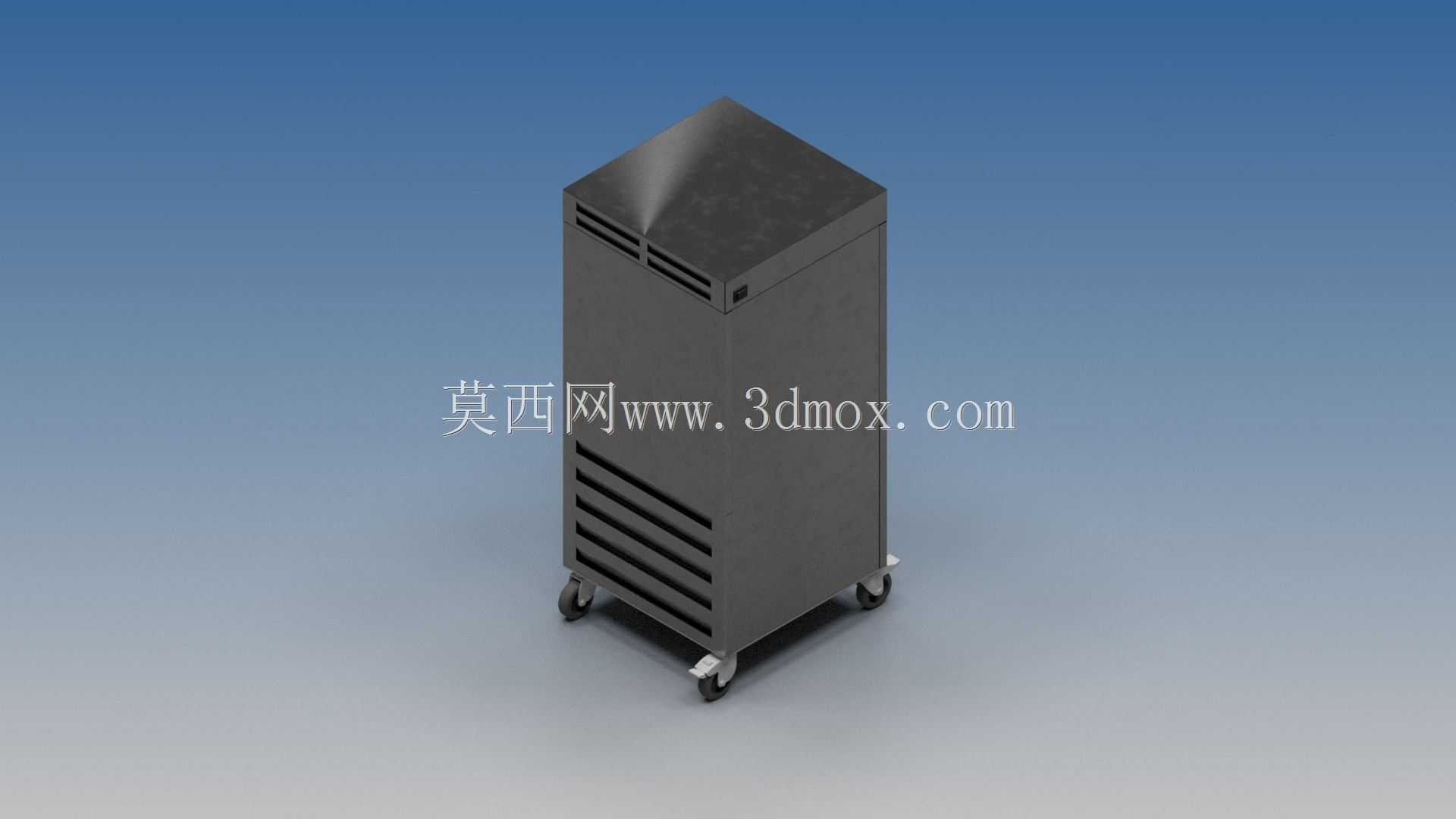

　　这款立式可移动空气消杀净化设备，主要面向人员密集的室内公共场景使用，包括医院候诊区、学校教室、办公大开间、小型商超门店这类需要持续改善室内空气质量、降低空气传播风险的空间，区别于固定安装的新风系统，它不需要布设管道，不需要对建筑墙面顶面做改造，进场后接通电源即可投入使用，对于临时改造的防疫空间、季节性使用的消杀场景适配性极强。从结构设计逻辑来看，整机采用立式窄体柜式布局，整体轮廓为规整长方体，占地面积控制在0.2平方米以内，竖向高度适配常规室内2.6米以上的层高，不会出现顶部遮挡照明、磕碰行人的问题，底部配置四个万向脚轮，其中两个带刹车锁定结构，单人即可推动设备在不同房间、不同区域之间转移，停靠在指定位置后踩下刹车即可固定位置，避免设备被误碰移位。

　　设备的外壳采用冷轧钢板折弯拼接成型，钣金接缝做了均匀的折边处理，既可以避免锐边划伤操作人员，也能提升壳体的整体刚性，减少设备内置风机运行时产生的共振噪音。进风区域设置在柜体下部，采用多道横向格栅式进风口，格栅的倾斜角度做了专门优化，既可以保证足够的进风截面积，降低进风风速带来的风噪，也能阻挡大尺寸的纸屑、漂浮杂物进入设备内部，减少内部过滤单元的不必要损耗。上部的出风区域设置在柜体顶部侧面，采用窄缝式出风结构，出风方向斜向上方，可以让处理后的洁净空气沿着室内顶部空间扩散，形成自上而下的空气循环覆盖，避免出风直吹人体造成不适。

　　设备内部预留了多层过滤与消杀模块的安装空间，从下到上依次可放置初效过滤层、消杀功能模块、中高效过滤层以及离心风机单元，各模块采用抽拉式安装结构，日常维护更换耗材时不需要拆开整机外壳，只需要打开对应位置的侧门即可抽出模块更换，大幅降低后期运维的操作难度。柜体侧面预留了隐藏式的电源走线槽，电源线可以顺着柜体边角走线，避免地面明线绊倒过往人员，柜体顶部做了微斜的顶面设计，不容易堆积灰尘，日常清洁只需要用湿抹布擦拭外表面即可。

　　在安装边界方面，设备停靠时需要与周边墙体、家具预留至少10厘米的间隙，保证下部进风口的进风通畅，不要将设备放置在窗帘、布艺软装旁边，避免织物被吸附到进风口遮挡风路；设备顶部不要放置水杯、杂物，防止异物掉入顶部出风缝隙损坏内部结构。从结构建模的细节来看，这款模型还原了钣金壳体的拼接关系、脚轮的安装位置、进出风格栅的排布规律，没有做过度的细节简化，对于需要做同类空气处理设备结构改型、室内设备布局仿真的设计人员来说，可以直接参考其整体布局比例，调整内部模块配置即可快速衍生出不同风量、不同功能定位的同类型设备，比如调整内部模块为纯净化过滤配置即可作为日常空气净化器使用，更换为除湿模块即可作为小型移动除湿设备，整体柜体的通用化程度很高。
