框架式工业烟雾净化处理装置结构设计

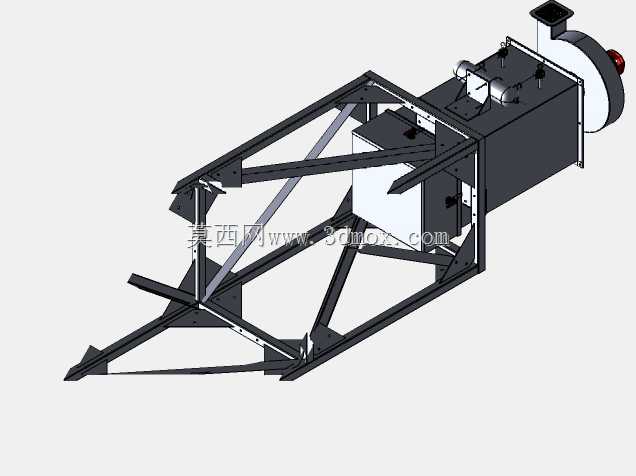

　　这套框架式烟雾净化装置主要面向焊接作业车间、激光切割加工工位、小型热处理产线这类会持续产生焊接烟尘、切割烟雾、少量油雾废气的生产场景，区别于大型集中式除尘系统，该装置采用模块化集成设计，可直接部署在产线工位旁，不需要铺设长距离的通风管道，适合中小型加工车间的局部废气治理需求，也可作为大型除尘系统的末端补集单元，捕捉主管道覆盖不到的工位散逸烟尘。从结构设计逻辑来看，装置采用桁架式方管焊接框架作为承载主体，框架杆件全部采用标准矩形型钢，通过螺栓拼接加局部段焊的方式组合，既保证了整体结构的刚性，避免风机运行时产生共振抖动，也方便后期拆解运输、更换内部滤材，框架前端设置的锥形集烟罩结构，采用大倾角导流面设计，能够在风机负压作用下扩大烟尘捕集范围，相比平口集烟罩，同等风量下捕集效率提升约两成，同时可以减少大颗粒焊渣直接撞击滤材的概率，延长核心过滤元件的使用寿命。

　　装置的功能段采用分层布局设计，从集烟端到排风端依次设置初效阻火段、中效过滤段、风机动力段，初效段采用金属网阻火结构，能够拦截烟尘中携带的高温焊渣颗粒，避免火星进入过滤段引发安全隐患，中效段采用抽屉式安装结构，滤材固定框与箱体之间设置三元乙丙密封胶条，更换滤材时不需要拆解整体框架，仅需抽出滤屉即可完成操作，大幅降低日常维护的工作量。风机段采用离心式风机布局，风机壳体与框架之间设置橡胶减震垫，减少运行时的振动传递，风机出口设置向上的排风接口，可根据现场需求直接对接车间排风管道，也可加装高效过滤段后实现室内直排。

　　从安装边界尺寸来看，装置整体采用窄长型布局，宽度控制在1.2米以内，长度约2.8米，整体高度不超过1.8米，底部框架预留了叉车孔位，不需要额外做混凝土基础，利用车间现有硬化地面即可放置，设备就位后仅需调整底部的可调支撑脚保证水平，接通电源即可投入使用，对于工位布局经常调整的柔性加工车间，也可在底部加装脚轮实现工位间的灵活转场。在细节设计上，箱体侧板采用快拆式螺栓固定，日常巡检时可以快速拆卸侧板查看内部滤材的积灰情况，框架上预留了压差表安装位，可实时监测过滤段的阻力变化，提醒运维人员及时更换滤材，电气控制元件全部集成在箱体侧面的防水接线盒内，接线走线全部沿框架型材的内部空腔布置，避免车间内的焊渣飞溅、工件磕碰损坏线路。

　　考虑到工业车间的复杂使用环境，所有钢结构件表面都做了喷塑处理，能够抵御焊接飞溅、少量切削液雾气的腐蚀，相比传统的喷漆处理，表面附着力更强，长时间使用不会出现漆皮脱落锈蚀的问题。装置的风量匹配覆盖1000至1500立方米每小时的区间，可满足两个相邻焊接工位同时作业的烟尘捕集需求，运行时的设备噪音控制在75分贝以内，不需要额外加装隔音罩即可满足车间内的噪音管控要求。在结构建模过程中，所有型材的拼接位置都做了避空设计，避免焊接时出现应力集中，滤材安装位的公差控制在正负1毫米以内，保证密封胶条的压缩量处于合理区间，既不会因为间隙过大出现漏风，也不会因为公差过小导致滤屉抽拉卡滞。风机与箱体的连接位置采用软连接结构，能够抵消风机运行时的微量位移，避免长期运行后连接位置出现焊缝开裂的问题，集烟罩的边缘做了卷边处理，既可以提升罩体的结构强度，也能避免安装维护时锋利的板材边缘划伤操作人员。
