免疫检测设备配套试剂小瓶结构设计

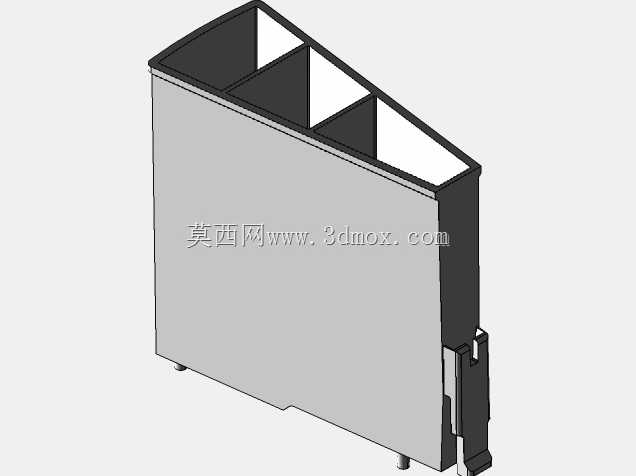

　　这款配套于全自动化学发光免疫分析设备的试剂小瓶，主要应用于医疗机构检验科、第三方检测实验室的免疫检测场景，作为检测试剂的承载容器，随设备配套的试剂架完成试剂存储、试剂针吸样的全流程动作，适配设备的自动扫码、余量检测、恒温孵育周边配套结构，是免疫检测流程里直接接触试剂的核心耗材载体。从实际使用场景出发，这类小瓶需要适配设备试剂仓的排布规则，单瓶采用楔形截面设计，能够在圆形旋转试剂架上实现紧密排布，最大化利用试剂仓的内部空间，相比常规方形试剂瓶，同直径的试剂架可多容纳近两成的试剂位，减少检测过程中更换试剂的频次，提升批量样本检测的连续运行效率。

　　瓶身主体采用直立式薄壁结构，侧壁做了均匀的壁厚过渡设计，常规区域壁厚控制在1.2mm，靠近底部吸样位的区域局部加厚至1.8mm，避免试剂针反复穿刺吸样时导致瓶底变形，同时保证底部残液量控制在最低水平，减少试剂的无效损耗。瓶身上部设置三个独立的分隔仓，可分别容纳同一项检测所需的不同组分试剂，比如磁微粒混悬液、酶结合物、反应缓冲液，不同仓室之间的分隔筋与瓶身一体成型，密封性能可靠，不会出现不同试剂交叉渗漏的问题，每个仓室的上口做了外翻的封膜压边，适配铝箔热封工艺，封膜后可承受常规运输过程中的颠簸晃动，无漏液风险。

　　瓶身侧面设置了竖直方向的定位凸筋，对应试剂架上的定位卡槽，装入时可实现盲插定位，保证瓶身的方向固定，让瓶身侧面的条码区域正对设备的扫码器，无需人工调整方向即可完成试剂信息的自动读取，减少人工操作的步骤。瓶身底部一侧设计了卡扣式固定结构，装入试剂架后可卡入架体的卡位槽内，设备试剂架旋转加减速时不会出现瓶身移位、倾倒的问题，保证试剂针吸样位置的重复精度，避免吸样针撞瓶的故障。从安装边界来看，这款小瓶的整体高度适配设备试剂仓的内部净高，装入后顶部与试剂仓盖板之间预留3mm的间隙，不会出现封膜被盖板刮破的问题，楔形截面的斜边角度与试剂架的环形排布角度完全匹配，相邻瓶身之间无干涉，插拔时的阻尼适中，人工更换试剂时单手即可完成取放操作。

　　设计过程中重点考虑了试剂的兼容性，瓶身内壁做了低吸附处理，对于蛋白类试剂的吸附量控制在极低水平，不会因为试剂附着在瓶壁导致检测结果偏差，同时材质可耐受常规的低温存储环境，在2-8℃的冷藏条件下不会出现材质变脆、开裂的问题。另外瓶身的三个仓室容量做了差异化设计，根据不同试剂组分的单次使用量匹配对应的仓容，避免单个仓室过大导致的试剂浪费，也不会因为仓容过小导致单瓶可测试数不足，每个仓室的底部都做了锥形导流结构，引导试剂向吸样位汇聚，保证试剂余量不足时依然可以被试剂针有效吸取，降低试剂的死体积占比。在结构细节上，瓶身的外侧边角都做了R0.5mm的圆角处理，没有尖锐的棱角，人工操作时不会划伤手部，同时也避免注塑生产过程中出现应力集中导致的开裂问题，分隔壁的厚度均匀，注塑成型时不会出现缩痕、气泡等缺陷，成品的尺寸一致性好，批量装配时适配率高，无需额外的筛选工序。
