实验室倾斜式通讯设备防护壳体

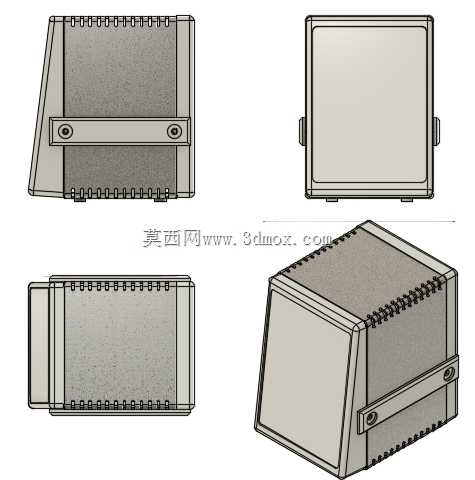

　　这款倾斜式壳体主要面向实验室场景下的小型通讯终端、信号转换模块类设备的搭载需求，日常使用中可适配桌面固定安装的使用场景，区别于常规方正机箱的垂直立面设计，其正面采用带倾角的斜向结构，操作人员在坐姿状态下无需过度低头或抬手，即可清晰观察壳体正面搭载的指示灯、接口标识，完成接线、状态查看等操作，适配实验室长时间值守、频繁调试的作业习惯。从结构设计逻辑来看，壳体采用拼接式钣金折弯成型思路，上下边缘设置连续的梳状咬合结构，装配时无需额外设置复杂卡扣，依靠板材折弯后的形变张力即可实现上下盖的初步定位，配合侧面贯穿的固定压条与两颗锁紧螺钉，即可完成整机组装，压条同时兼具加强筋作用，可抵消板材薄型化带来的侧面形变问题，避免壳体受挤压后出现接缝开裂、内部元器件移位的情况。

　　壳体两侧预留的凸耳结构为安装受力点，凸耳位置与内部安装板的固定孔位同轴，安装时锁紧力可直接传导至内部承载结构，不会对壳体侧壁板材造成局部压损，适配M4规格的标准紧固件，可直接固定在实验室桌面支架、设备层板或者壁挂安装板上，安装孔位间距兼容常规通讯模块的通用安装尺寸，无需额外制作转接支架。从安装边界来看，壳体整体为近似立方的紧凑结构，背部为垂直平面，贴墙或贴安装面安装时无突出结构干涉，底部预留2mm高度的支撑脚，可避免壳体底面直接与安装面接触，留出通风间隙同时防止台面积液渗入壳体接缝，正面倾斜角度经过人机校核，在桌面安装高度为750mm的常规实验台场景下，操作人员视线与壳体正面法线夹角控制在15度以内，可最大程度减少反光对状态标识读取的影响。

　　壳体表面采用哑光喷塑处理，无强反光面，适配实验室多光源的照明环境，不会因灯光反射造成指示灯状态误判，边缘全部做折弯卷边处理，无裸露的板材切割锋口，装配及后期维护时不会划伤操作人员手部。内部预留的安装空间可兼容常规尺寸的通讯电路板、信号转换模块，侧壁预留的走线缺口可适配不同直径的通讯线缆、电源线进出，缺口处可配套加装橡胶护线圈，避免线缆外皮被板材切口磨损造成短路隐患。

　　在实际使用场景中，这类壳体可搭载实验室环境监测用的信号采集终端、短距离通讯中继模块、小型实验设备的通讯转换单元，既可以单独作为桌面设备使用，也可以多台并排安装在标准设备机架的层板上，统一完成实验室区域的信号覆盖，相邻壳体安装时侧面凸耳不会互相干涉，最小安装间隙可控制在5mm以内，有效节省实验室的设备安装空间。结构设计上充分考虑了后期维护的便捷性，拆卸时仅需拧下侧面压条的两颗固定螺钉，即可将上盖整体取下，无需拆解其他连接结构，内部元器件完全暴露，方便完成模块更换、线路检修等操作，重新装配时依靠梳状咬合结构的定位作用，可快速对齐上下盖的安装位置，不会出现孔位错位导致的装配困难。
