带方形安装法兰的90度直角弯头结构

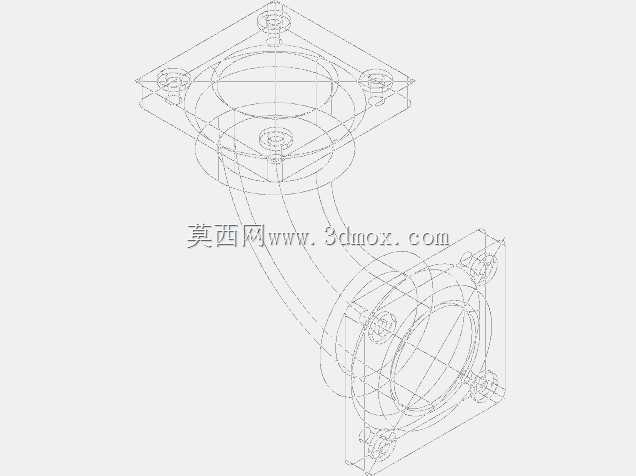

　　在流体输送管路系统的布局设计中，受安装空间限制、设备接口朝向差异影响，管路走向需要做90度转向的场景十分常见，这类带方形安装法兰的直角弯头，就是为解决刚性管路转向对接需求设计的连接件，相比无安装座的普通弯头，它自带固定结构，不需要额外加装管卡就能完成接口端的刚性固定，在通讯基站配套管路、小型气动控制回路、低压流体输送设备的内部布管场景中应用十分广泛。从结构设计逻辑来看，这款弯头采用两端方形法兰对接的形式，两个法兰端面呈90度垂直布局，法兰上预留的安装孔位完全对称，四个角的通孔分别对应对接端的螺栓位置，安装时不需要额外调整角度对位，只要将法兰端面与对接件的密封面贴合，穿入紧固螺栓就能完成连接，相比螺纹连接的弯头，法兰对接的形式密封面接触面积更大，在低压工况下的密封可靠性更有保障，同时也能承受一定的管路轴向拉力，避免管路受外力拉扯时出现接口松脱的问题。

　　弯头的流道部分采用圆弧过渡设计，没有直角转折的突兀结构，流体在转向过程中不会出现明显的流道截面突变，能有效降低流体转向时的局部阻力损失，减少管路内部的紊流、噪音问题，对于气动回路来说，这种圆弧流道还能避免压缩空气转向时产生过大的压力降，保障末端气动元件的工作压力稳定。从安装边界来看，两端方形法兰的边长尺寸统一，法兰厚度一致，安装孔的中心距按照通用对接标准设计，能够直接匹配同规格的法兰式管路元件、设备接口，不需要额外加工过渡转接件；弯头的弯曲半径经过合理计算，既不会因为弯曲半径过小导致流道阻力陡增，也不会因为弯曲半径过大造成整体结构占用空间过多，在紧凑的设备内部布管场景中，能够在完成90度转向的同时，尽可能压缩管路占用的空间，给其他元件留出足够的安装位置。

　　在实际选型应用中，这类弯头常被用在通讯设备的冷却管路连接上，通讯机柜内部的空间十分紧凑，冷却管路需要沿着机柜内壁布局，遇到设备接口朝向与管路走向垂直的情况，就需要这类带固定法兰的弯头完成转向对接，法兰结构可以直接固定在机柜内壁的安装柱上，不需要额外设计管夹固定结构，能减少机柜内部的零件数量，降低装配复杂度。同时在小型自动化设备的气动回路中，这类弯头也常被用在阀组与执行元件的对接位置，阀组的安装面通常与气缸的接口朝向垂直，采用这种法兰式弯头直接对接，能够省去中间的过渡管路，让气路连接更加简洁，减少管路接头的数量，也就降低了气路泄漏的风险。

　　设计这类弯头的三维结构时，首先要确定两端法兰的安装孔位参数，保证孔位与对接件完全匹配，其次要处理好转弯处的流道顺滑度，避免流道内壁出现台阶、锐角，在法兰与流道的连接位置做均匀的壁厚过渡，避免出现壁厚突变导致的应力集中问题，因为这类零件通常会采用金属压铸或者工程塑料注塑成型，均匀的壁厚设计能减少成型过程中的缩痕、变形问题，提升零件的成型合格率。另外法兰端面的密封槽设计也需要重点考量，根据实际使用的压力等级选择合适的密封槽尺寸，保证密封圈安装后有合适的压缩量，既不会因为压缩量过大导致密封圈永久变形失效，也不会因为压缩量不足出现密封泄漏的问题。在安装维护层面，这种法兰式弯头的拆装十分方便，只需要拆卸四个法兰紧固螺栓，就能将弯头从管路中拆下，不需要转动整段管路，对于后期维护更换来说，能大幅减少拆装工作量，尤其是在管路布局密集的设备内部，不需要挪动周围的其他管路元件就能完成弯头的更换，能有效降低设备维护的时间成本。
