折弯式带双安装座机械连接构件

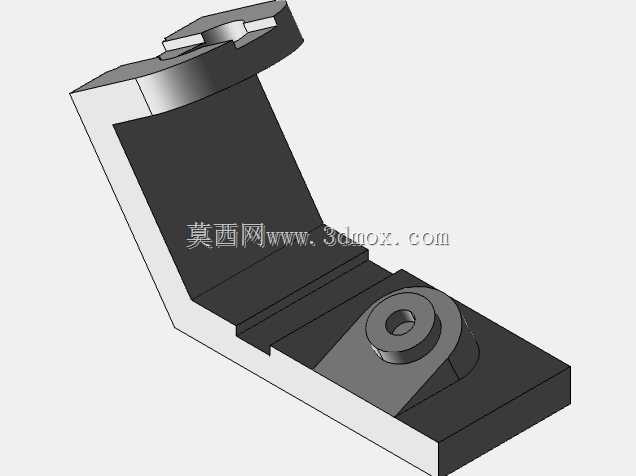

　　该构件属于设备内部的功能连接类五金零件，常见于需要实现两个部件间角度固定、同时预留铰接转动余量的工装夹具、小型自动化执行机构末端，也可作为通讯设备内部结构支撑件使用，承担载荷传递、位置限定的核心作用。从结构设计逻辑来看，整体采用L型折弯基体作为承载主体，底部平直段设置三道平行的矩形卡槽，卡槽的宽度与深度匹配对应安装板的凸台尺寸，装配时可直接沿卡槽滑入定位，无需额外加工定位销孔，能大幅缩减现场装配的对位时间，同时卡槽的侧壁可承受横向剪切载荷，避免构件受侧向力时出现移位。

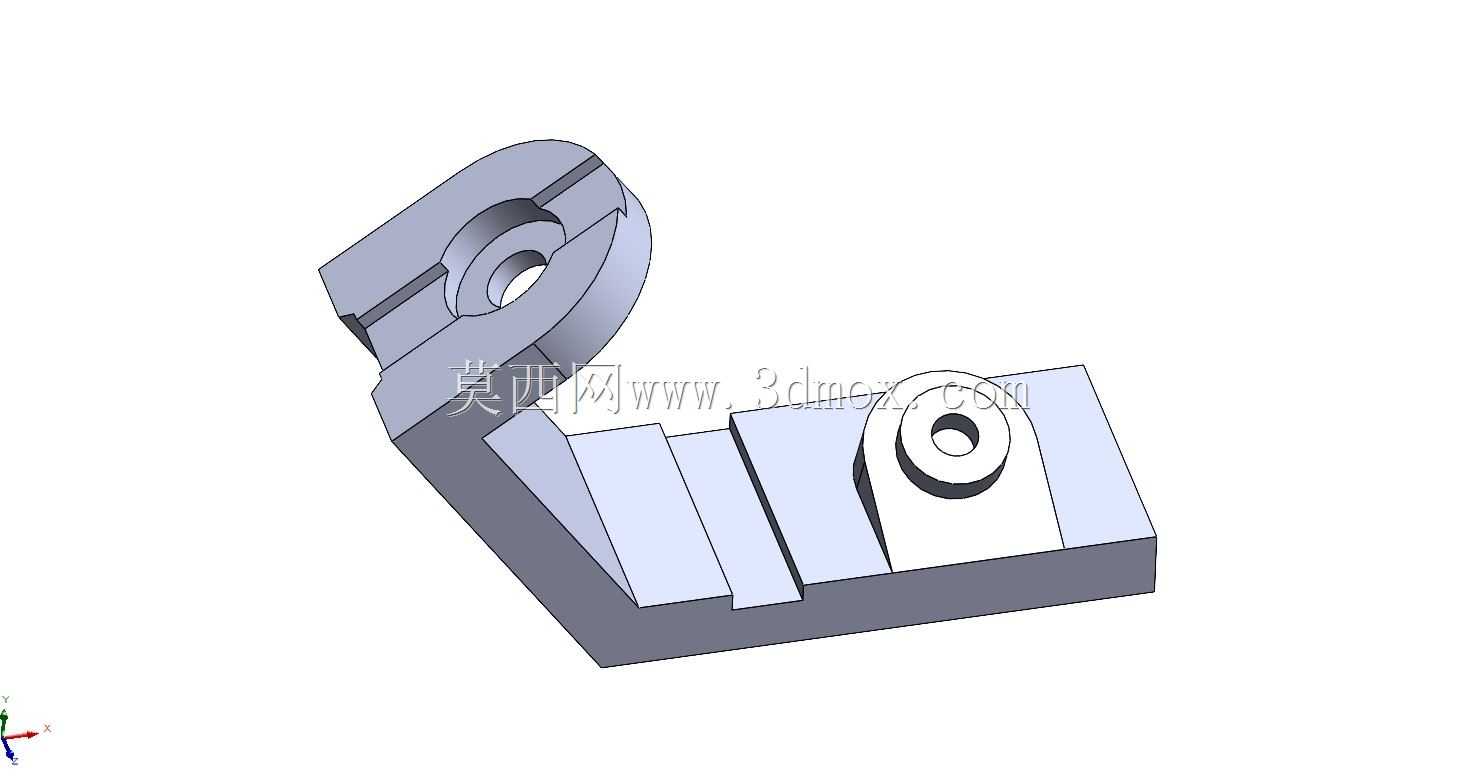

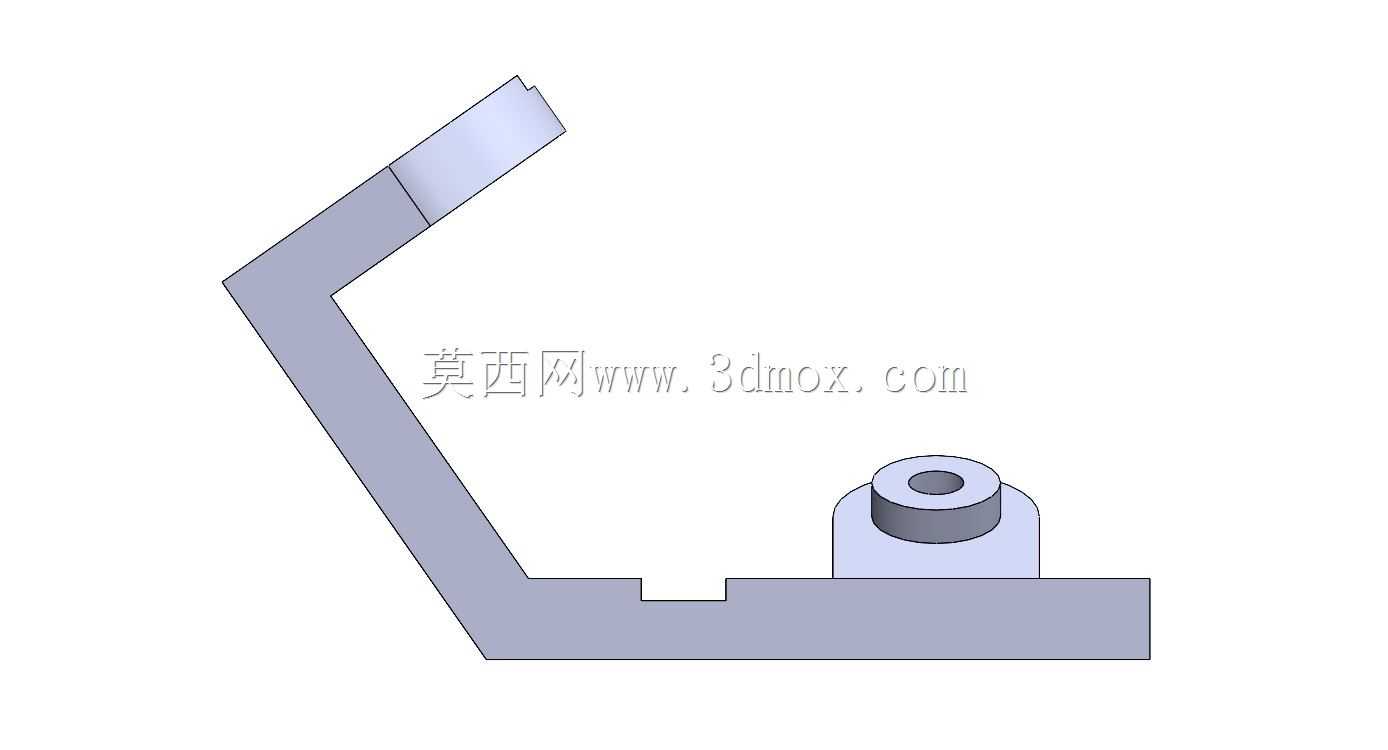

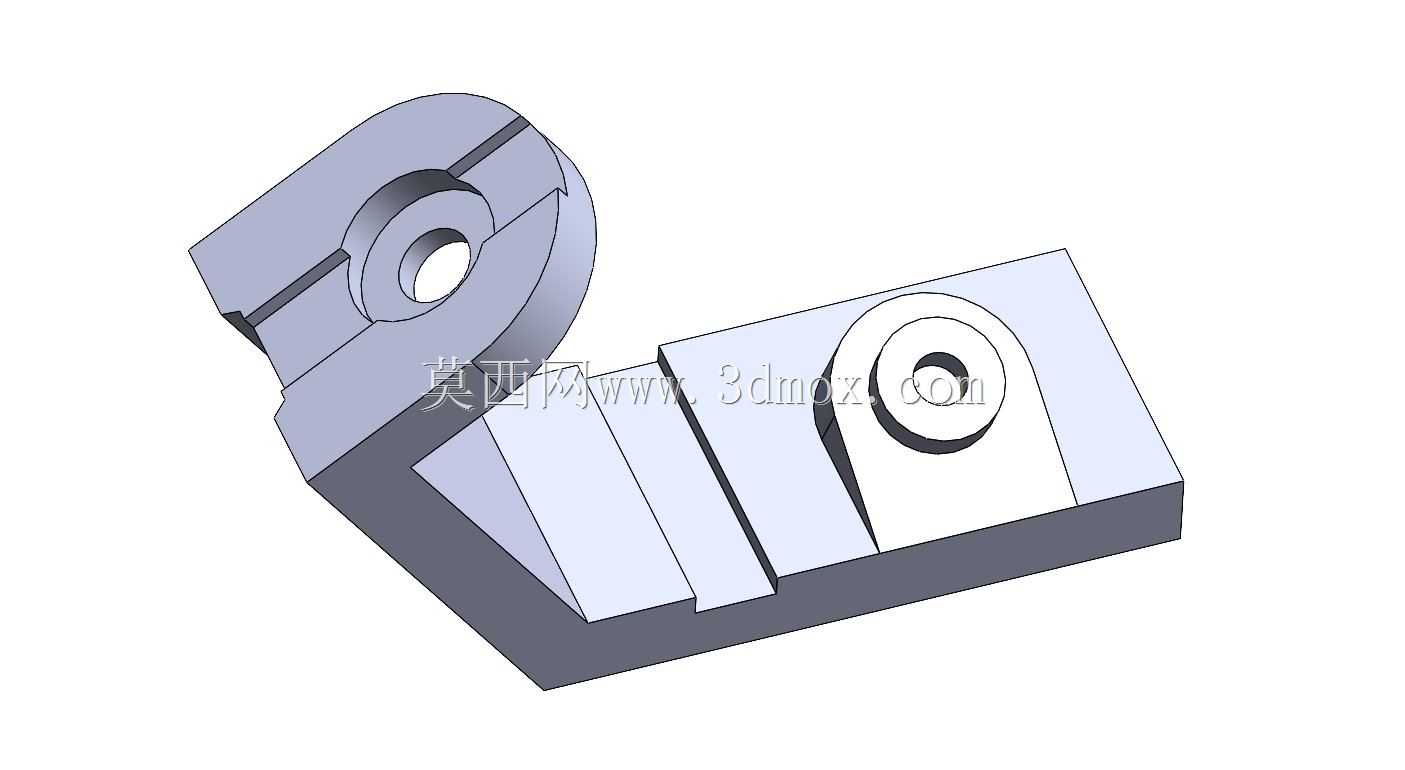

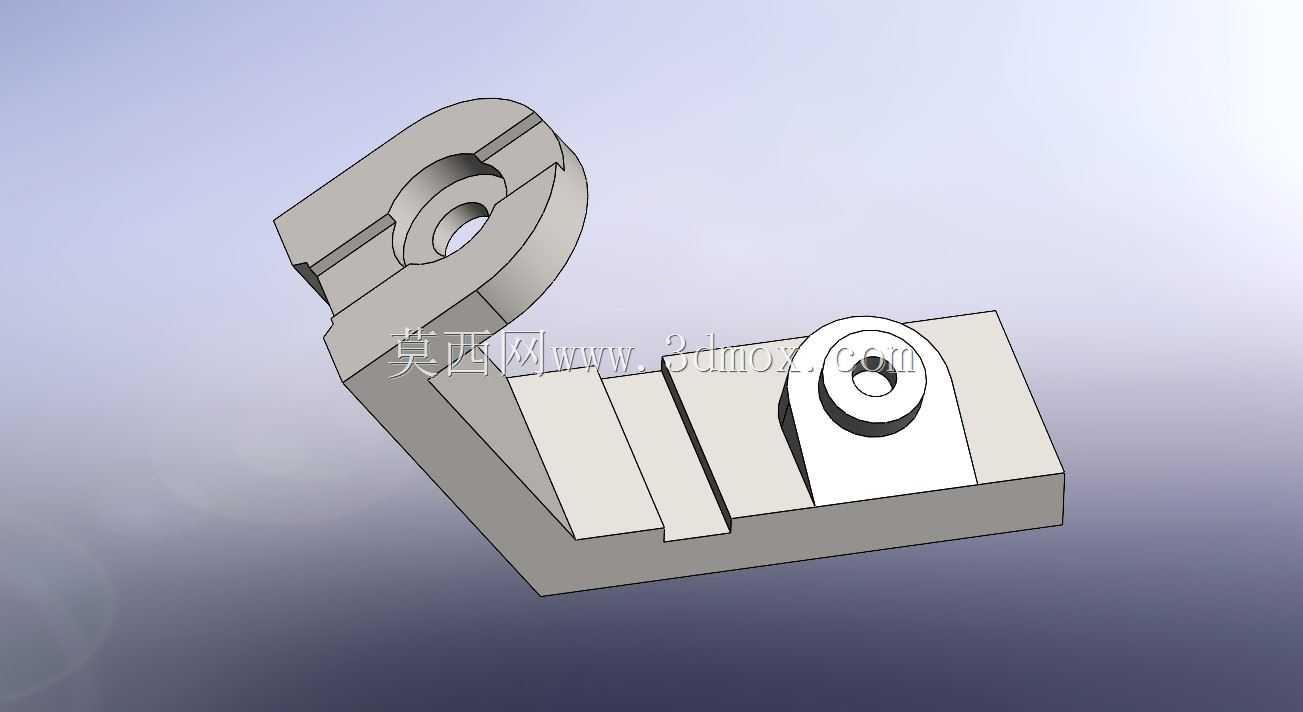

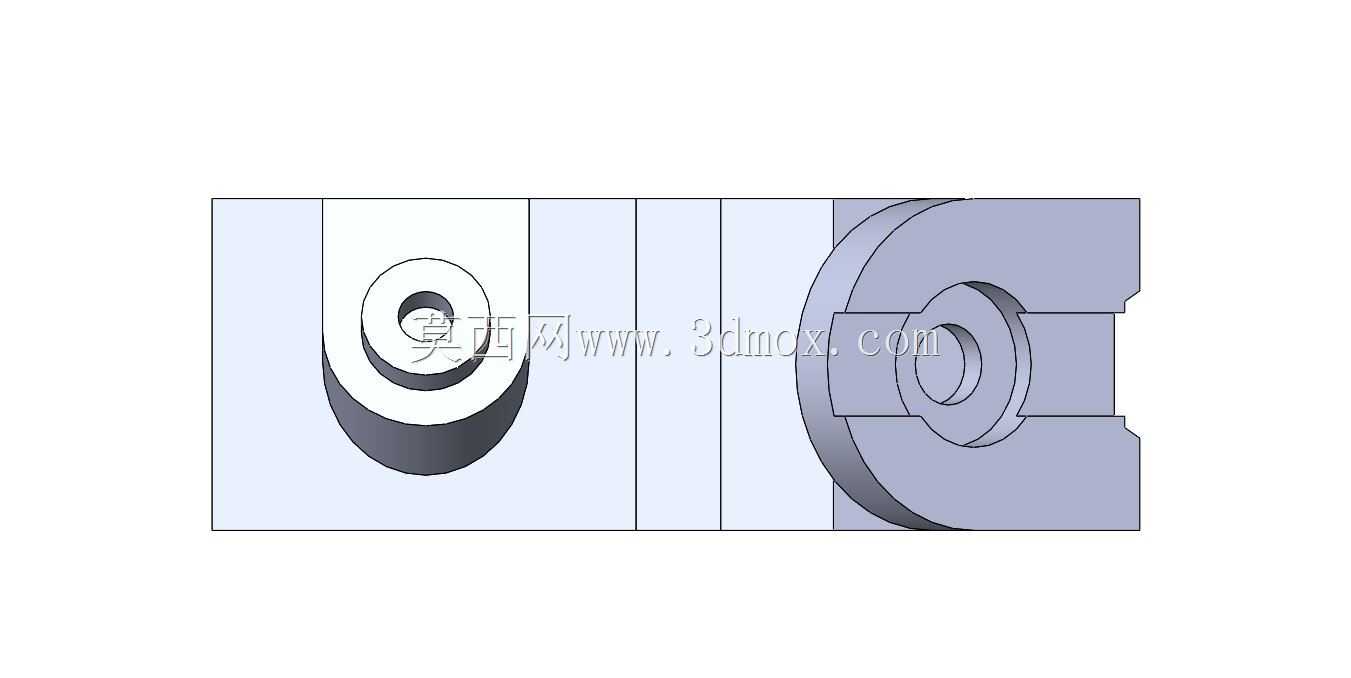

　　基体一端向上延伸的弧形弯臂顶端设置带通孔的圆柱凸台，该凸台为铰接安装位，通孔内径适配标准圆柱销尺寸，可与配套的摆杆、连杆类零件形成转动副，凸台端面做了沉孔设计，装配时销轴端部可沉入沉孔内，不会突出构件表面，避免与周边其他零件发生运动干涉。基体平直段的另一端设置了独立的带孔圆柱凸台，该凸台高度略高于卡槽顶面，通孔轴线与弯臂顶端的铰接孔轴线保持平行，可作为另一处铰接点位或者紧固件锁紧位，两个安装凸台的位置经过尺寸链校核，当配套连杆安装完成后，转动行程范围内不会与基体本身、卡槽内的安装板发生碰撞。

　　从安装边界来看，底部平直段的总长度决定了构件在安装板上的占用长度，三道卡槽的间距统一，适配市面上常见的间距20mm的标准安装铝型材槽口，弯臂的折弯半径经过应力校核，在承受额定径向载荷时，折弯处的应力集中系数控制在材料许用应力范围内，不会出现断裂风险。零件的所有棱边均做了0.2mm的倒角处理，既可以去除机加工产生的毛刺，避免装配时划伤操作人员，也能减少应力集中点，提升零件的疲劳寿命。在实际应用场景中，这类零件常替代焊接式的连接支架，一体加工成型的结构不存在焊接变形、焊缝开裂的隐患，尺寸一致性更好，适合批量装配的生产线使用，比如小型通讯设备的内部翻盖结构铰接位、自动化料道的挡料板安装座、工装夹具的快速压头连接位都能见到同类型结构的应用。

　　设计过程中优先考虑了装配便利性，两个铰接孔的同轴度公差控制在0.02mm以内，保证配套销轴穿入后转动顺畅无卡滞，卡槽的尺寸公差取H7级，与安装板凸台采用间隙配合，滑入时阻力适中，不会出现过松晃动或者过紧无法装配的问题。零件的壁厚设计经过受力仿真验证，基体壁厚均匀，不会出现注塑或者铣削加工时的壁厚不均导致的变形问题，若采用金属材质加工，可选用6061铝合金做阳极氧化处理，兼顾轻量化与防锈能力，若采用工程塑料加工，可选用POM材质，具备良好的自润滑性，铰接位无需额外添加轴套即可实现顺畅转动。
