假肢控制系统用肌电传感装置结构设计

这款肌电传感装置的结构设计，核心围绕假肢控制系统的体表信号采集需求展开，区别于工业场景的固定式传感器，它需要长期贴合人体皮肤表面，在肢体日常活动的动态过程中稳定拾取肌电信号，因此整个结构的设计逻辑从一开始就跳出了常规工业传感器的框架。从实际应用场景来看，这类传感器主要适配上肢或下肢假肢的肌电控制方案，需要贴附在残肢对应的肌肉群表面，用户做出肌肉收缩动作时，传感器捕捉肌电信号的微弱电位变化，传递给假肢的控制单元，转化为对应的关节动作指令，实现假肢的抓握、屈伸等拟人动作，这就要求传感器本身不能在肢体活动时产生移位，也不能对皮肤造成过度压迫，影响长时间佩戴的舒适度。

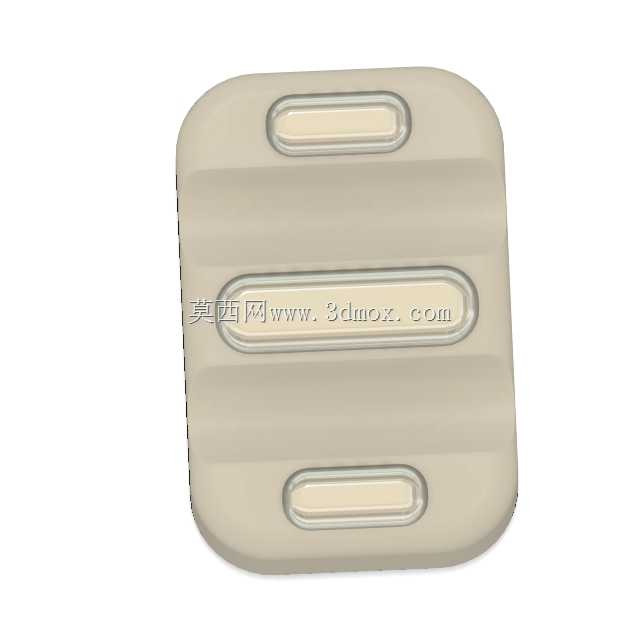

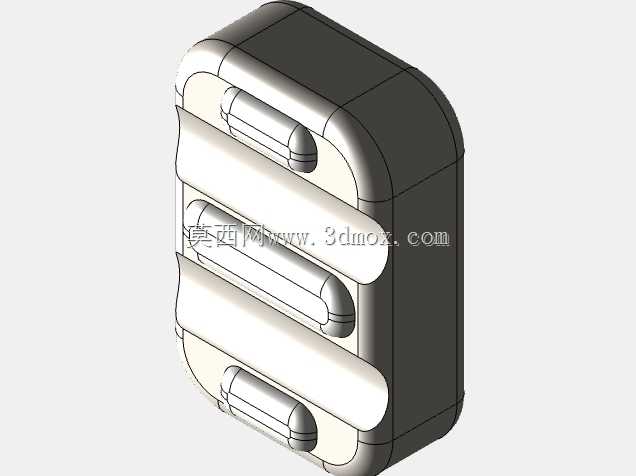

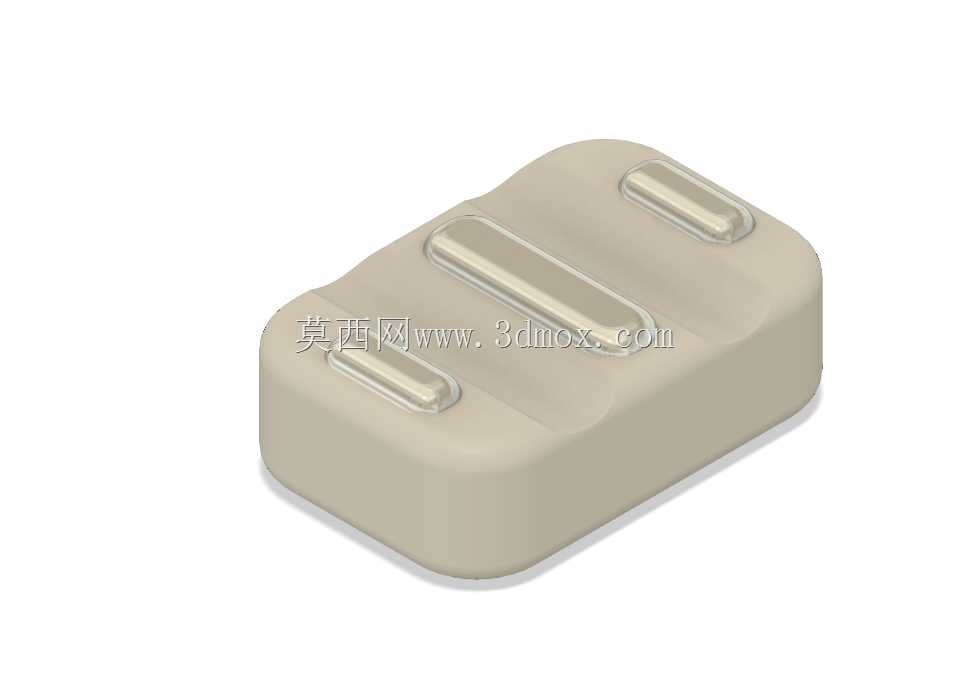

外形设计上采用了圆角过渡的扁平方块形态，整体厚度控制在较低水平，边缘全部做了大圆弧倒角处理，没有任何尖锐棱角，避免佩戴时硌压皮肤或者勾挂衣物；表面设置的三道凸起筋条，并非装饰结构，而是对应内部电极的安装位置，凸起结构可以让电极面更好地贴合皮肤轮廓，抵消肢体活动时皮肤牵拉产生的间隙，保证信号采集的稳定性，同时筋条之间的凹槽可以留存少量导电膏，减少皮肤与电极之间的接触阻抗，降低信号噪声。

安装边界方面，这款传感器的底面为贴合面，整体尺寸适配人体残肢的肌肉分布密度，既不会因为体积过大影响相邻肌肉群的信号区分，也不会因为电极间距过小导致信号采集范围不足；外壳采用轻质绝缘工程塑料材质，整体重量控制在克级，不会给残肢增加额外的负重感，外壳的密封结构可以抵御日常佩戴时的汗液侵蚀，满足日常使用的防护需求，不需要额外做复杂的防水封装就能适配日常活动的使用场景。

从设计思路来看，整个结构没有采用复杂的卡扣或者额外的固定结构，主要依靠配套的绑带或者假肢接受腔的内衬压力实现固定，因此外壳的侧面做了微弧面处理，能够和绑带、内衬的曲面更好地贴合，不会在固定时产生局部应力集中；内部的电路板安装槽做了限位筋设计，电路板装配后不会因为肢体晃动产生位移，电极触点的位置和表面凸起筋条严格对中，保证装配后电极的压力均匀分布在接触面上，避免局部压力过大导致皮肤不适，或者局部接触不良导致信号中断。

在实际使用的功能适配层面，这款传感器的结构设计充分考虑了肌电信号采集的抗干扰需求，外壳内部预留了屏蔽层的安装位置，可以有效隔绝外界电磁干扰，避免假肢的电机驱动信号串入采集回路导致动作误触发；出线位置做了应力释放结构，连接线从传感器一端引出后，弯折时不会直接拉扯内部焊点，能够承受日常佩戴过程中反复弯折的疲劳考验，减少连接线断裂的故障概率。不同于实验室用的贴片式肌电电极，这款集成式传感器把电极、信号预处理电路都整合在同一个外壳内，不需要额外外接信号调理模块，整体结构紧凑，安装时只需要把传感器固定在对应肌肉位置，接好连接线就能完成装配，大幅降低了假肢装配过程中的调试难度，也减少了外接线路带来的勾挂风险。

结构细节上，外壳的合模线设置在侧面的居中位置，装配后不会在贴合皮肤的一侧产生凸起，避免长时间佩戴压痕；表面的哑光处理可以减少和衣物之间的摩擦，不会因为肢体活动时传感器和衣物摩擦产生位移，同时哑光表面不容易残留汗渍和污渍，日常清洁只需要用酒精擦拭即可，不会因为污渍残留影响外壳的绝缘性能。整个结构的壁厚经过均匀化处理，注塑成型时不会产生缩痕或者翘曲，保证批量生产时每个传感器的电极贴合面平整度一致，不会因为外壳变形导致电极接触不良。
