柔性硅胶电容式压力传感垫结构设计

在柔性感知器件的结构开发场景中，这类硅胶电容式压力传感垫的设计核心，是在保证整体柔软度的前提下，实现面域内多点压力的稳定采集，区别于传统刚性单点压力传感器，它的应用边界覆盖了多个对贴合度、形变适配性有高要求的工程领域。从足底压力采集场景来看，这类传感垫可以直接嵌入智能鞋垫的夹层结构中，不需要额外设计刚性固定结构，依托硅胶本身的柔韧特性，能够完全贴合足底的曲面轮廓，在行走、跑动过程中跟随足底皮肤与鞋垫的形变同步产生电容变化，不会因为反复弯折出现传感单元失效的问题，采集到的压力分布数据可以直接用于步态分析、足病矫正辅助、运动姿态优化等场景，相比传统的足底压力采集台，它可以脱离固定测试场地，实现日常活动状态下的连续数据采集。在可穿戴设备领域，这类传感垫可以集成到康复护具、运动防护装备中，实时监测肢体与护具之间的接触压力，避免局部压力过大造成的压疮或者佩戴不适，也可以用于动作捕捉的辅助感知，通过肢体与装备接触区域的压力变化，反推关节的施力状态与动作幅度。在机器人应用场景中，这类传感垫可以覆盖在协作机器人的机械臂接触端面、仿生机器人的足底或者手部接触面，为机器人提供接触力觉反馈，让机器人在抓取易碎物品、与人协作交互的过程中，能够精准控制接触力度，避免损伤操作对象或者对协作人员造成伤害，同时柔性的基底不会影响机器人关节的正常活动范围，不会给运动部件增加额外的刚性负载。

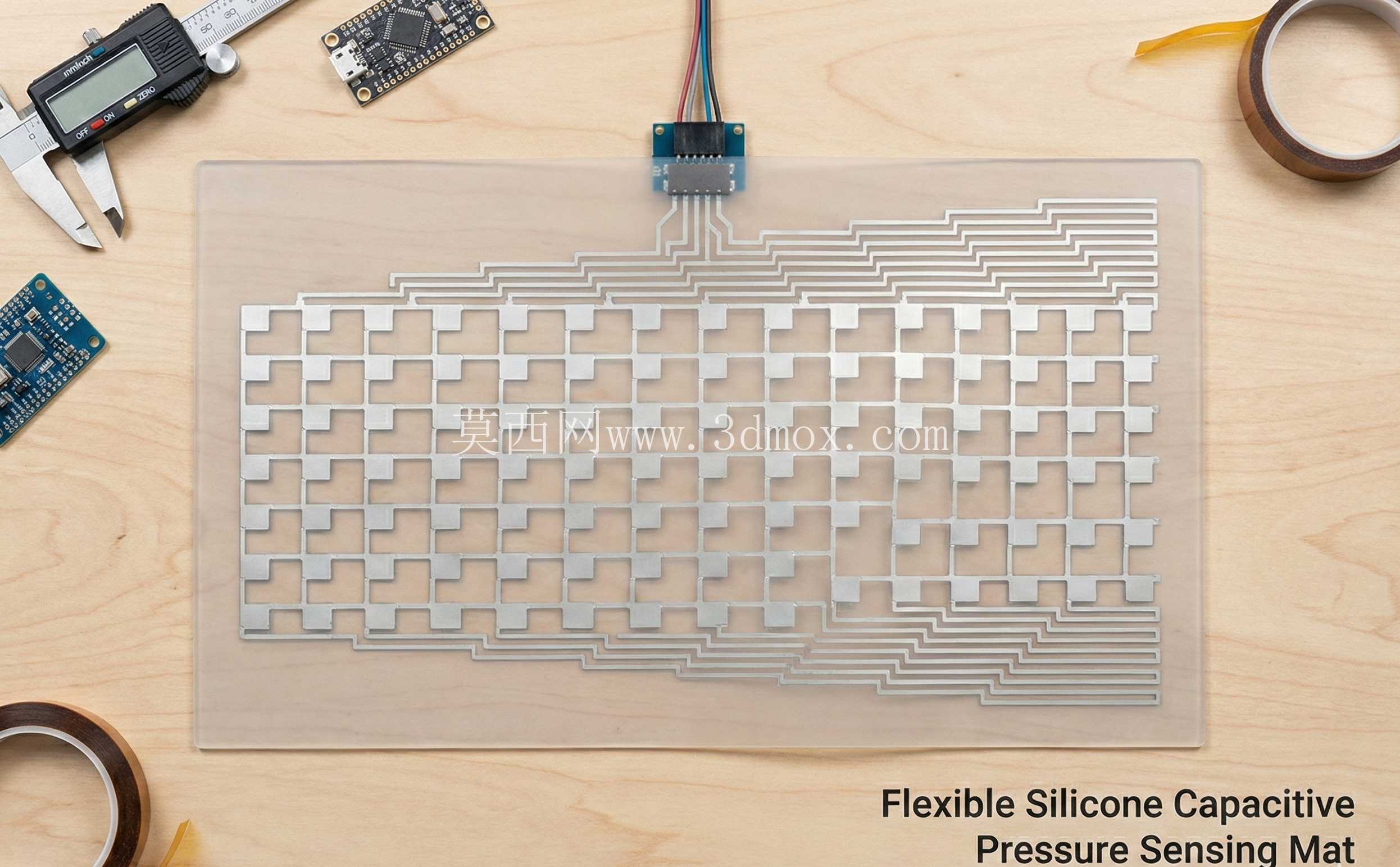

从结构设计思路来看，这款传感垫采用平行板电容阵列的排布方案，整个垫体的基底采用医用级软质硅胶材料，上下两层平行电极被完全嵌入硅胶基体内部，电极层采用耐弯折的柔性导电材料制作，每个独立的传感单元对应一组平行板电容结构，当垫体表面受到垂直压力或者侧向剪切力产生形变时，对应单元的平行板间距、正对面积会产生细微变化，进而引发电容值的线性改变，通过外接的多路复用采集电路，就可以逐行逐列扫描每个单元的电容变化值，最终还原整个垫面的压力分布云图。整个阵列的排布密度经过针对性优化，既保证了压力采集的空间分辨率，又不会因为单元过密增加布线难度与信号串扰风险，电极的走线全部集成在硅胶层内部，从垫体的一端统一引出接线端，外接排线采用带屏蔽层的柔性排线，减少运动过程中引线断裂的风险，同时降低外界电磁信号对采集精度的干扰。

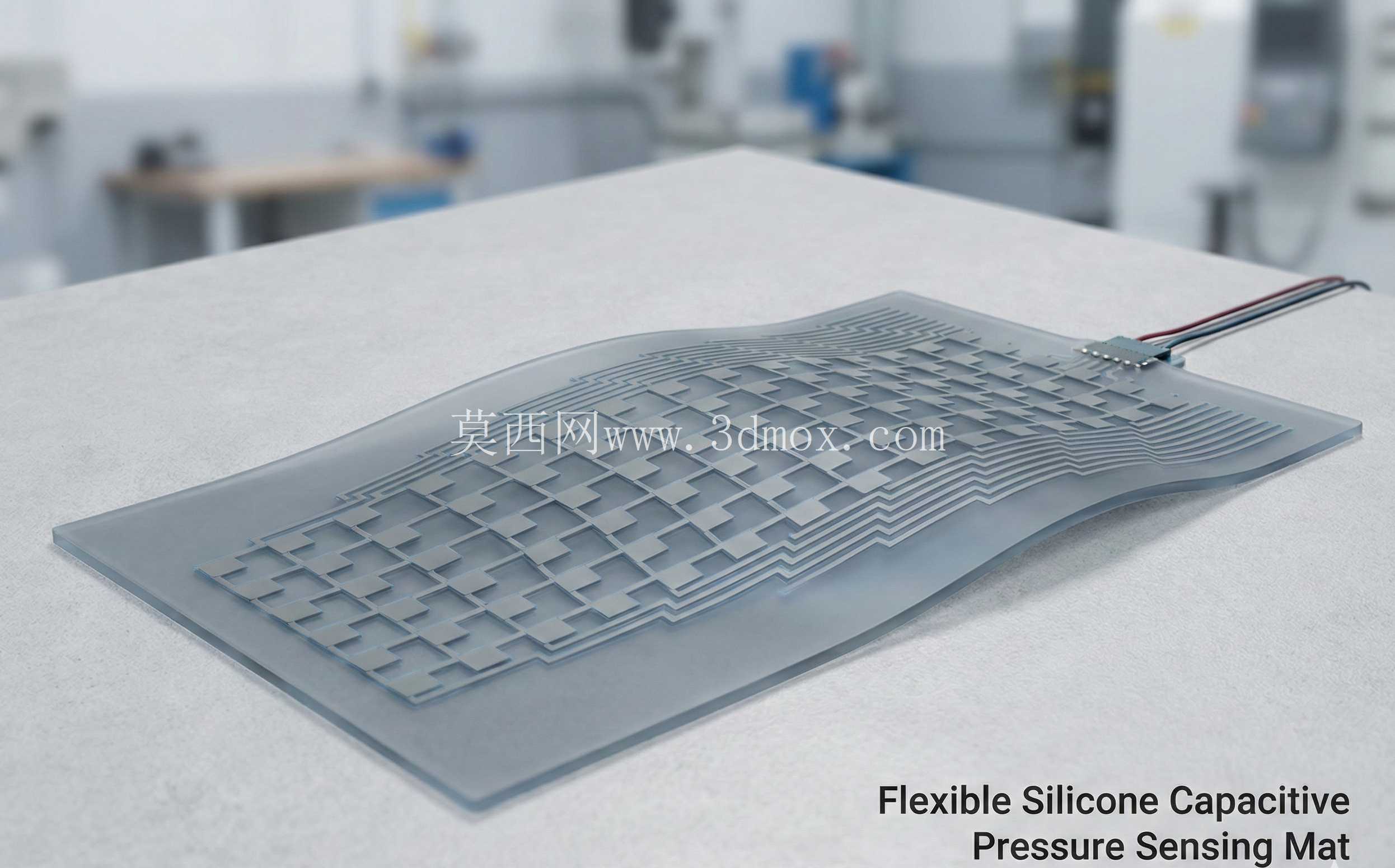

从安装边界与尺寸适配角度来看，这款传感垫的整体厚度控制在2mm以内，边缘做了渐变薄化处理，嵌入到其他设备夹层时不会产生明显的凸起异物感，垫体本身可以根据应用场景的需求裁剪成不同的轮廓形状，只要不切断核心的电极走线区域，裁剪后的边缘不会影响剩余传感单元的正常工作。安装时不需要额外的刚性固定支架，只需要通过薄型双面胶或者热压贴合的方式，将传感垫固定在被测接触面即可，垫体的硅胶表面本身具备一定的摩擦系数，贴合在织物、塑料、金属表面都不容易产生滑移。在结构建模过程中，需要重点把控硅胶层的厚度均匀性，电极层的平行度公差控制在0.1mm以内，避免因为制造公差导致各个单元的初始电容值偏差过大，增加后续的校准难度；同时要考虑反复弯折后的疲劳寿命，电极走线的转角处全部做圆弧过渡处理，避免直角位置在反复弯折时出现导电层断裂的问题，引线出口位置做局部加厚加固，减少引线位置的应力集中，提升长期使用的可靠性。

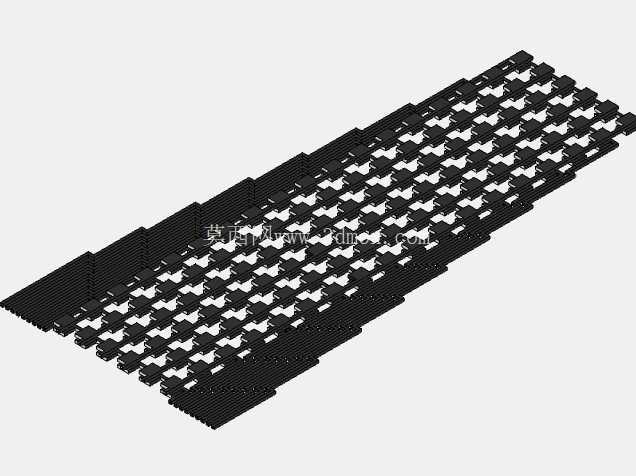

在人机交互界面的应用场景中，这类传感垫还可以作为柔性触控输入装置，集成到异形曲面的设备外壳上，实现压力感应的触控操作，相比传统的刚性触控屏，它可以适配任意曲面的安装面，甚至可以集成到织物表面，实现柔性交互功能。整个模型的结构完整还原了传感垫的层叠结构、电极阵列排布、引线出口的加固结构，能够直接用于原型验证阶段的结构干涉检查、安装适配模拟，也可以作为柔性传感器结构设计的参考案例，帮助设计人员快速评估不同阵列密度、不同厚度参数下的结构适配性，缩短柔性感知器件的开发周期。
