直插式小型电磁继电器结构设计

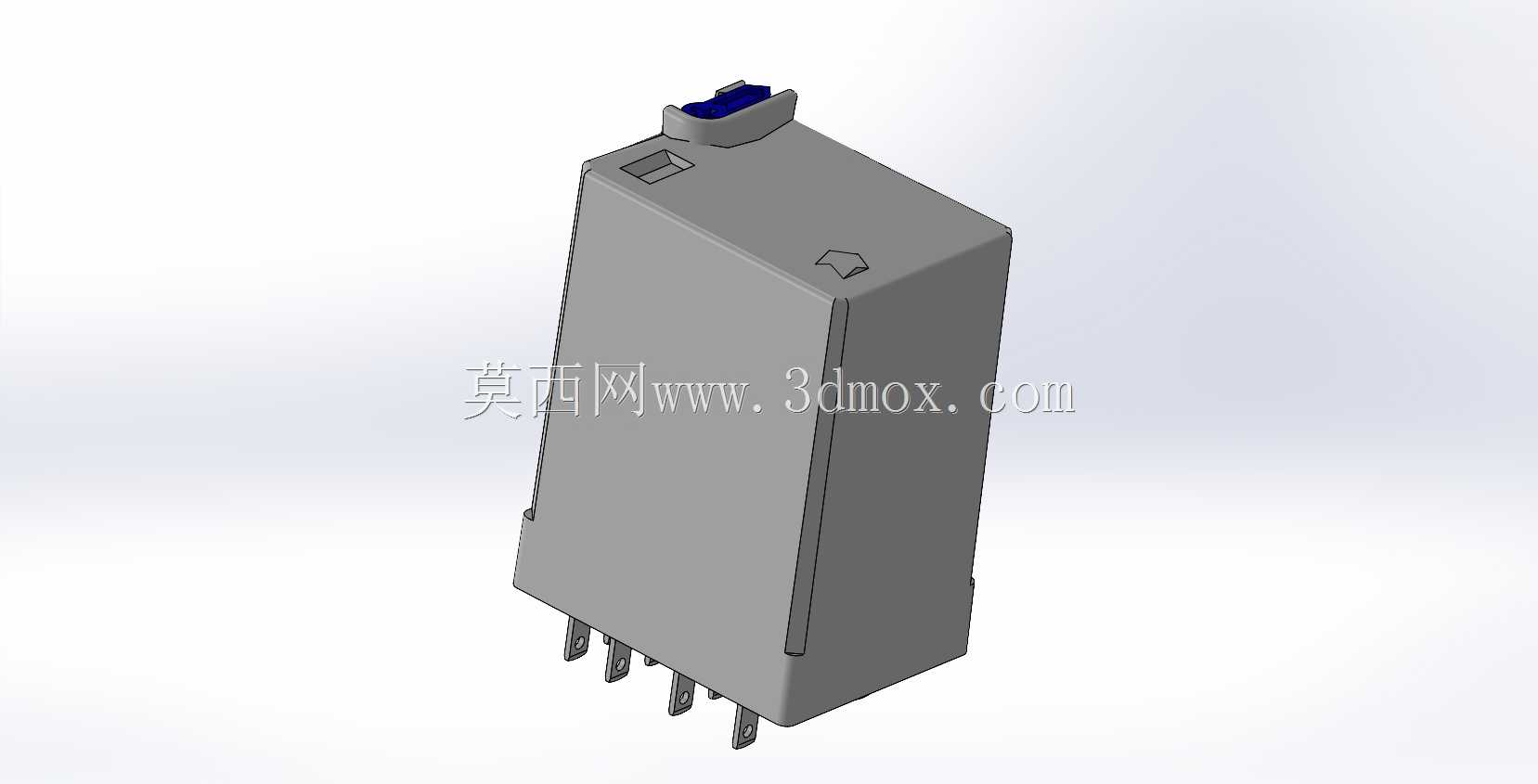

　　在低压控制回路的硬件选型与结构设计工作中，直插式电磁继电器是弱电控制强电场景里最常用的隔离执行器件，这类器件的三维结构建模，核心要兼顾PCB安装适配、动作行程冗余、绝缘安全距离三个核心维度，不能只做外观曲面的复刻。这款直插继电器的外形采用规整长方体壳体设计，壳体顶部设置有状态指示拨块与动作标识，方便现场调试人员直观判断触点吸合状态，壳体侧面预留的卡扣定位槽，是为了适配PCB板上的塑料固定卡座，避免波峰焊过程中器件浮高移位，也能在设备长期受振动的工况下，防止引脚脱焊导致的回路故障。

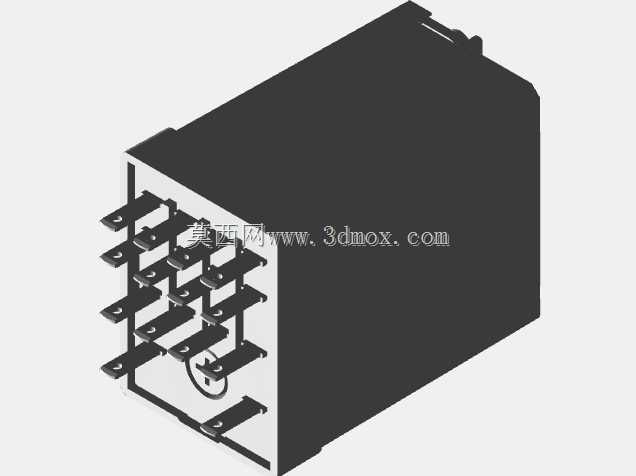

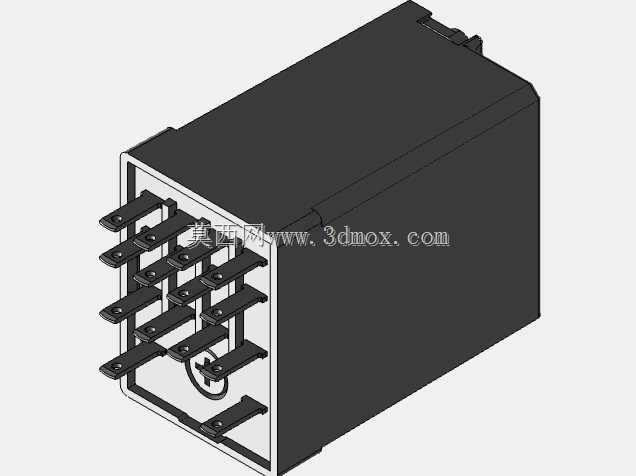

　　从引脚布局来看，这款器件采用标准间距直插引脚设计，引脚伸出壳体的长度经过精确核算，既满足1.6mm厚度标准FR4板材的波峰焊吃锡深度要求，又不会因为引脚过长导致焊盘之间残留锡渣引发短路，引脚的排布位置严格对应常规小型继电器的通用焊盘封装，结构工程师在做PCB Layout时可以直接调用标准封装库，不需要额外调整孔位坐标，能大幅缩短硬件开发的迭代周期。壳体的合模缝设计在侧面居中位置，采用超声波焊接的密封结构，防护等级可以满足常规工业控制柜内的使用要求，能阻挡灰尘、凝露进入壳体内部影响触点接触可靠性，顶部的蓝色拨块是手动测试结构，在设备不通电的调试阶段，可以通过拨块强制触发触点闭合，快速排查回路接线是否正确，不需要额外给控制侧供电，大幅提升现场调试的效率。

　　做这类器件的三维建模时，不能只绘制外部轮廓，要充分考虑安装边界的预留：比如器件顶部距离机箱盖板的安全距离要留足3mm以上，避免盖板压到手动拨块导致误触发；器件在PCB上的排布间距要满足相邻器件之间2mm的绝缘间隙，防止高压侧与低压侧之间的爬电距离不足引发打火；引脚的直径公差要控制在±0.05mm范围内，保证插装时能顺利穿过PCB的金属化孔，不会因为引脚过粗导致插装困难，也不会因为引脚过细导致焊接后固定强度不足。这类继电器广泛应用在工业通讯终端设备、小型PLC扩展模块、民用家电控制板、低压配电柜信号回路里，核心作用是用小电流控制信号驱动大电流负载通断，同时实现控制侧与负载侧的电气隔离，避免强电串入弱电回路损坏主控芯片。

　　建模过程中，壳体表面的脱模斜度按照1.5°设置，符合注塑件的常规生产工艺要求，壳体边角的R0.5圆角设计，既可以避免注塑生产时的应力集中问题，也能防止装配过程中锋利边角划伤操作人员的手部。顶部的方向标识采用凹陷式设计，不会因为长期摩擦导致标识模糊，方便生产线上的操作人员快速识别器件插装方向，避免反向插装导致的器件烧毁。从内部结构的适配性来看，壳体的内部腔体尺寸刚好容纳电磁线圈、衔铁、动静触点组件，腔体内部的定位筋条可以精准固定线圈骨架的位置，避免器件受冲击时线圈移位导致触点动作行程偏差，保证触点吸合压力在设计范围内，降低接触电阻过大引发的触点烧蚀风险。对于结构设计从业者来说，这类标准电子元器件的精准建模，是整机组装干涉检查的基础，如果模型的安装尺寸、外形轮廓存在偏差，很容易导致结构件开模后出现装配干涉，需要反复修模增加开发成本，所以建模时每一个安装尺寸、边界轮廓都要和实际器件的量产规格保持一致，不能随意简化关键装配特征。
