通讯接口配套防护包装承载结构

这套结构围绕通讯接口类精密接插件的出厂储运防护需求展开，整体将产品容纳腔、外部防护壳体与端部定位卡扣整合为一体，适配车间周转、干线运输与终端拆包上线的全流转场景。接插件本身带有密集弹片与外露插针，受挤压、磕碰后极易出现引脚弯折、弹片移位的问题，常规平面泡棉衬垫仅能提供缓冲，无法约束接插件在包装内部的窜动，该结构在容纳腔侧壁设置多道阶梯式限位筋，筋位走向完全贴合接插件外侧的台阶轮廓，装入后接插件周向间隙控制在0.2mm以内，运输过程中不会出现横向滑移，插针端部与包装内壁预留3mm安全距离，即使包装受到正面冲击，外力也会先作用在壳体加强棱上，不会直接传导至精密引脚。

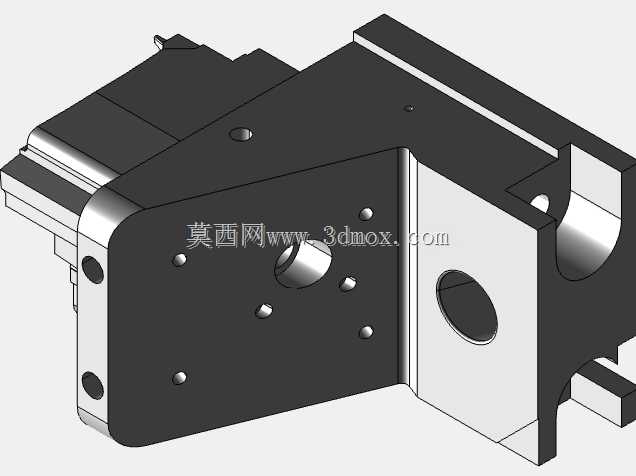

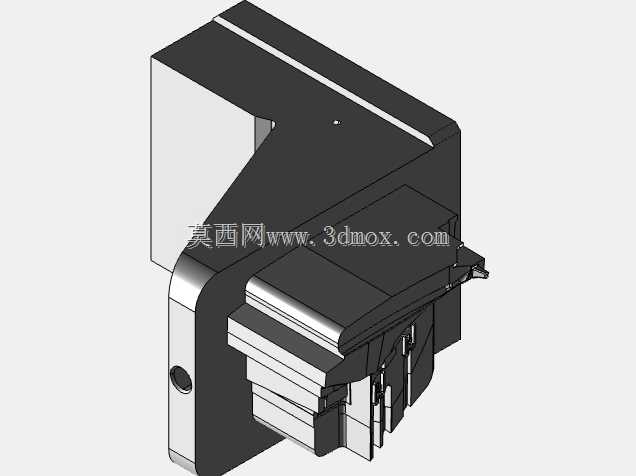

从设计思路来看，结构没有采用上下分体扣合的常规包装形式，而是将主体防护段做成单侧开口的一体式弯折壳体，壳体外侧的大平面作为堆码承载面，内壁对应接插件厚重的金属屏蔽段设置加厚支撑区，对应脆弱引脚的区域做镂空避空，既控制了整体材料用量，又让刚性支撑恰好落在产品强度最高的部位。壳体转角处全部做圆角过渡，避免应力集中导致的弯折断裂，外侧斜向加强筋从顶部承载面一直延伸到侧部安装边，堆码时上层包装的载荷会沿筋条分散到整个侧壁，不会出现局部凹陷压伤内部产品的情况。端部的弹性卡扣采用悬臂梁式结构，卡扣根部做减薄处理保证插拔弹性，卡扣头部做导向斜面，接插件推入时卡扣自动滑入产品侧边的定位槽，取出时轻压卡扣端部即可解锁，无需额外胶带或扎带固定，包装作业与拆包效率都能得到提升。

安装边界方面，整体结构的外轮廓方正，相邻侧壁的平行度公差控制在0.1mm以内，可直接适配标准仓储货架的料格尺寸，也能整齐码放在标准周转箱内，不会出现异形包装无法堆叠、浪费仓储空间的问题。侧壁预留的小圆孔可搭配防静电束线带，将同批次多组包装串联标识，也可作为自动化包装线的定位孔，配合生产线的定位销实现工位固定，兼容自动装盒、自动贴标的流水线作业。容纳腔内部的所有棱边都做了倒钝处理，不会划伤接插件的屏蔽镀层，也不会割破配套的防静电屏蔽袋。针对不同批次接插件的微小尺寸公差，限位筋的接触面预留了微量修模量，试产阶段可通过打磨筋位快速调整配合松紧度，无需大幅修改主体模具。在实际产线应用中，该包装结构既可以作为一次性出厂包装，也可更换耐磨材质后作为车间内部工序间的周转承载具，重复使用时卡扣的弹性寿命可满足数百次插拔循环，防护性能不会出现明显衰减。结构的分体式避让槽还专门避开了接插件侧边的弹性锁扣，装入和取出过程中不会剐蹭锁扣的活动部位，避免产品在包装环节就出现结构损坏。
