医疗专用O2气瓶集成阀组结构设计

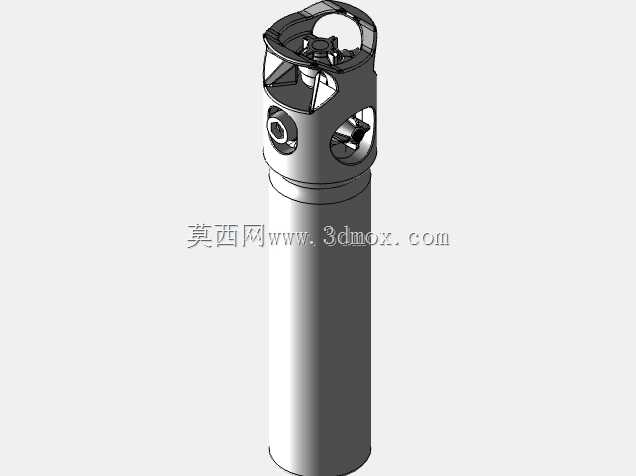

在临床急救、病房供氧、移动医疗转运等场景中，小型高压氧气瓶是核心的氧气供给载体，其顶部的阀组集成结构直接决定了供气的可靠性、操作便捷性与使用安全性，本次设计的O2气瓶NTG结构，正是针对医疗场景下的高频使用、误操作防护、快速接驳需求开发的专用顶部集成组件。

从实际使用场景出发，医疗场景下的氧气瓶操作主体包含医护人员、急救转运人员，部分场景下甚至会有非专业人员临时操作，这就要求顶部结构不能存在易误触的突出部件，同时所有操作件的位置要符合人手握持操作的人机工程学。设计时首先确定了顶部集成结构的安装边界：直接适配常规直径120mm左右的小型医用高压氧气瓶瓶口，整体顶部结构的最大外圆直径控制在118mm，与瓶身外径保持齐平，避免转运过程中突出部位磕碰墙体、担架边框造成结构损坏；总高度从瓶口密封面往上控制在95mm，不会因为顶部结构过高导致氧气瓶无法放入常规的医疗设备仓、担架固定卡槽。

结构功能层面，该集成结构整合了三个核心功能模块：首先是瓶口密封与高压截止功能，核心密封面采用锥面硬密封加O型圈辅助密封的结构，可承受15MPa的常规医用氧气瓶充装压力，截止阀的操作手轮采用内凹式设计，嵌入顶部结构的防护框架内，避免搬运过程中误碰导致阀门意外开启或关闭；其次是压力显示与安全泄压功能，在结构侧面预留了压力表安装位，安装后压力表的显示面朝向气瓶外侧倾斜30度，操作人员站在气瓶侧面无需弯腰就能直接读取瓶内剩余压力，同时集成了弹簧式安全泄压阀，当瓶内压力超过18MPa的阈值时自动泄压，避免高温环境下瓶内压力超标的安全隐患；第三个模块是快速接驳功能，顶部预留了标准医用氧气快速接头的安装位，可直接适配临床通用的氧气湿化瓶、吸氧管路接头，无需额外加装转接头，同时在接头位置设计了防尘挡片，未接驳管路时挡片自动闭合，避免灰尘、杂物进入供气通路造成污染。

设计思路上，没有采用传统氧气瓶阀组外露的结构形式，而是用一体化的框架式防护结构将所有核心功能部件包裹在内，防护框架上开设了多个镂空窗口，一方面是为了减重，整个顶部集成结构采用铝合金材质加工后总重量控制在320g，不会过多增加气瓶整体重量，另一方面镂空窗口刚好对应各个操作部件的位置，操作人员可以透过窗口直接操作阀门、查看压力，同时框架结构可以承受100kg的径向冲击力，即使气瓶倾倒，冲击力会先作用在防护框架上，不会直接损坏阀组、压力表等精密部件。

在安装配合维度上，结构底部与瓶口的连接采用标准的PZ27.8医用氧气瓶螺纹，螺纹加工精度控制在6H，安装时螺纹部位涂抹厌氧密封胶后拧入瓶口，拧紧力矩控制在80N·m即可保证密封可靠性，不需要额外的密封生料带，避免密封材料碎屑进入供气通路。结构上所有的棱角都做了R3以上的圆角处理，避免搬运过程中划伤操作人员的手部，同时外表面做了硬质阳极氧化处理，可耐受常规医用消毒试剂的腐蚀，长期使用不会出现表面锈蚀、掉漆的问题。

针对医疗场景的特殊需求，结构内部的供气通路做了全流道抛光处理，流道内壁粗糙度控制在Ra0.8以下，避免通路内积存杂质造成供氧污染，同时所有与氧气接触的部件都采用了禁油处理工艺，符合医用氧气设备的安全规范，杜绝高压氧气接触油脂引发的安全风险。在实际装配验证中，该顶部结构可适配市面上绝大多数同规格的小型医用氧气瓶，不需要对瓶身做任何改造，直接替换原有瓶阀即可完成升级，安装后整体重心与瓶身轴线重合，气瓶直立放置时不会出现偏斜倾倒的问题。
