遥控船用福伊特施耐德VSP螺旋桨结构

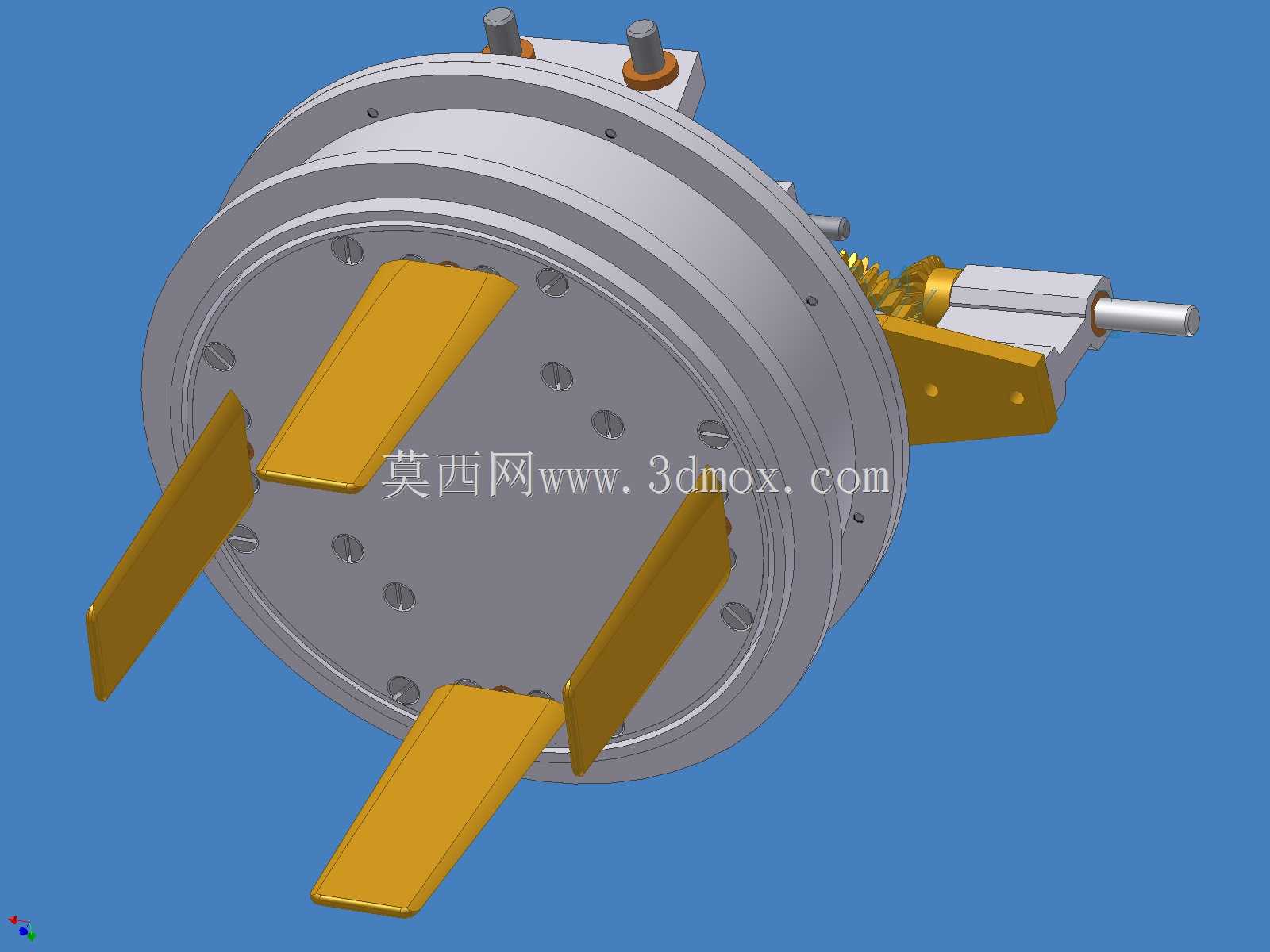

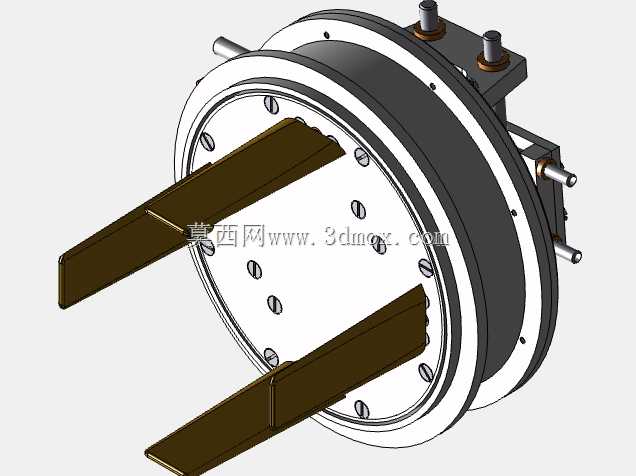

　　这套推进结构针对比例遥控模型船的使用场景开发，核心还原了福伊特施耐德直翼推进器的动作逻辑，区别于常规船用螺旋桨依靠舵面改变航向的方案，这套结构可以通过调整桨叶的周期变距，在不改变主轴转向的前提下直接输出360度任意方向的推力，省去了独立舵机传动结构，大幅缩小了船模内部的安装占用空间，尤其适合小比例内河作业船模型、港作拖船模型的动力配置。从结构布局来看，整套推进单元采用圆盘式基座作为安装基准，基座上沿预留了6处均布的沉头安装孔，可以直接通过螺丝固定在船模底板的预设开孔位，基座下方伸出的四片直翼桨叶完全处于船底吃水线以下，基座上方的传动舱完全位于船身内部，不会出现水线穿舱的渗漏隐患，安装时只需要在船底开出对应基座直径的圆孔，配合密封胶圈即可完成固定，不需要额外设计复杂的隔水舱结构。

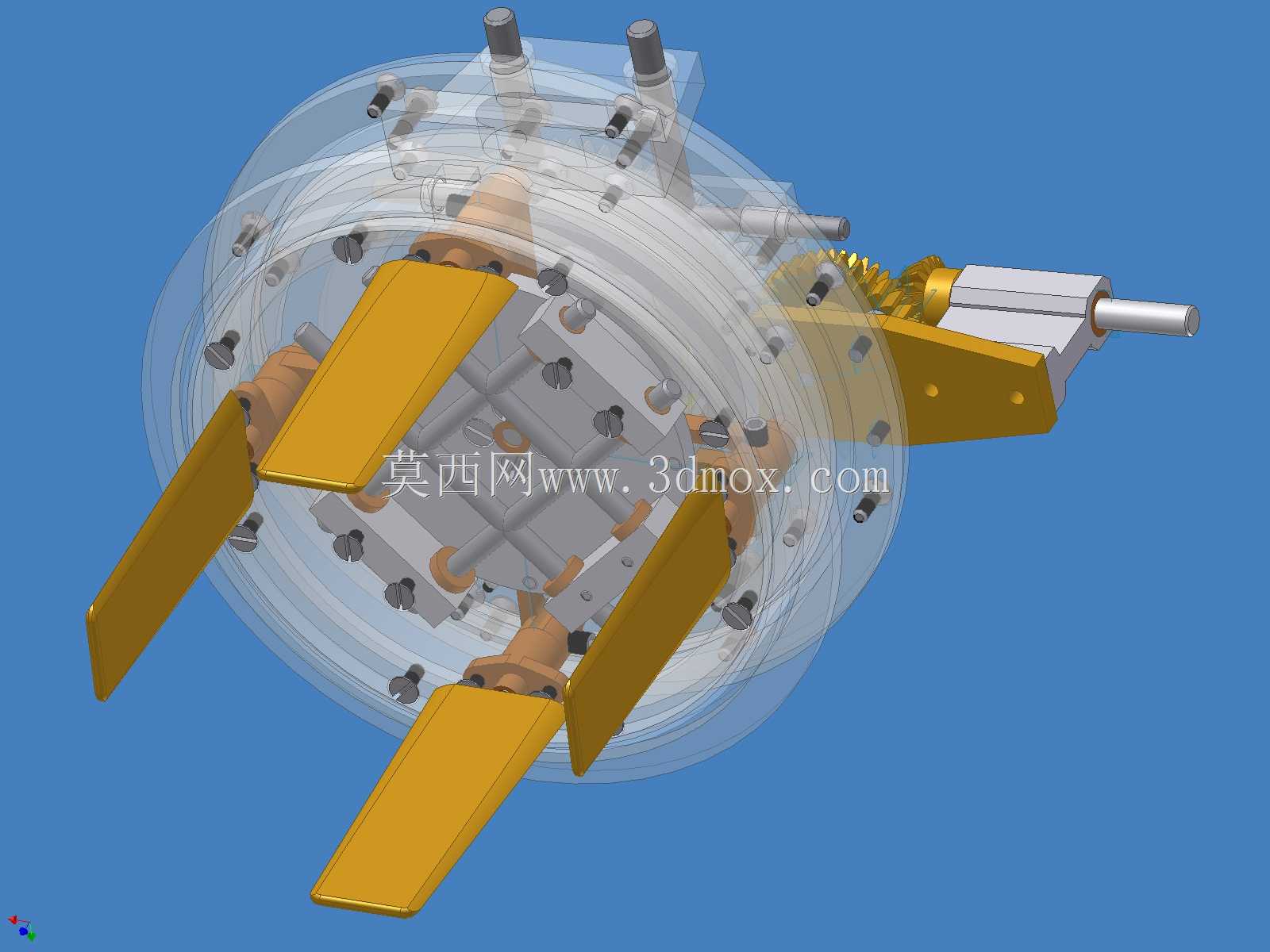

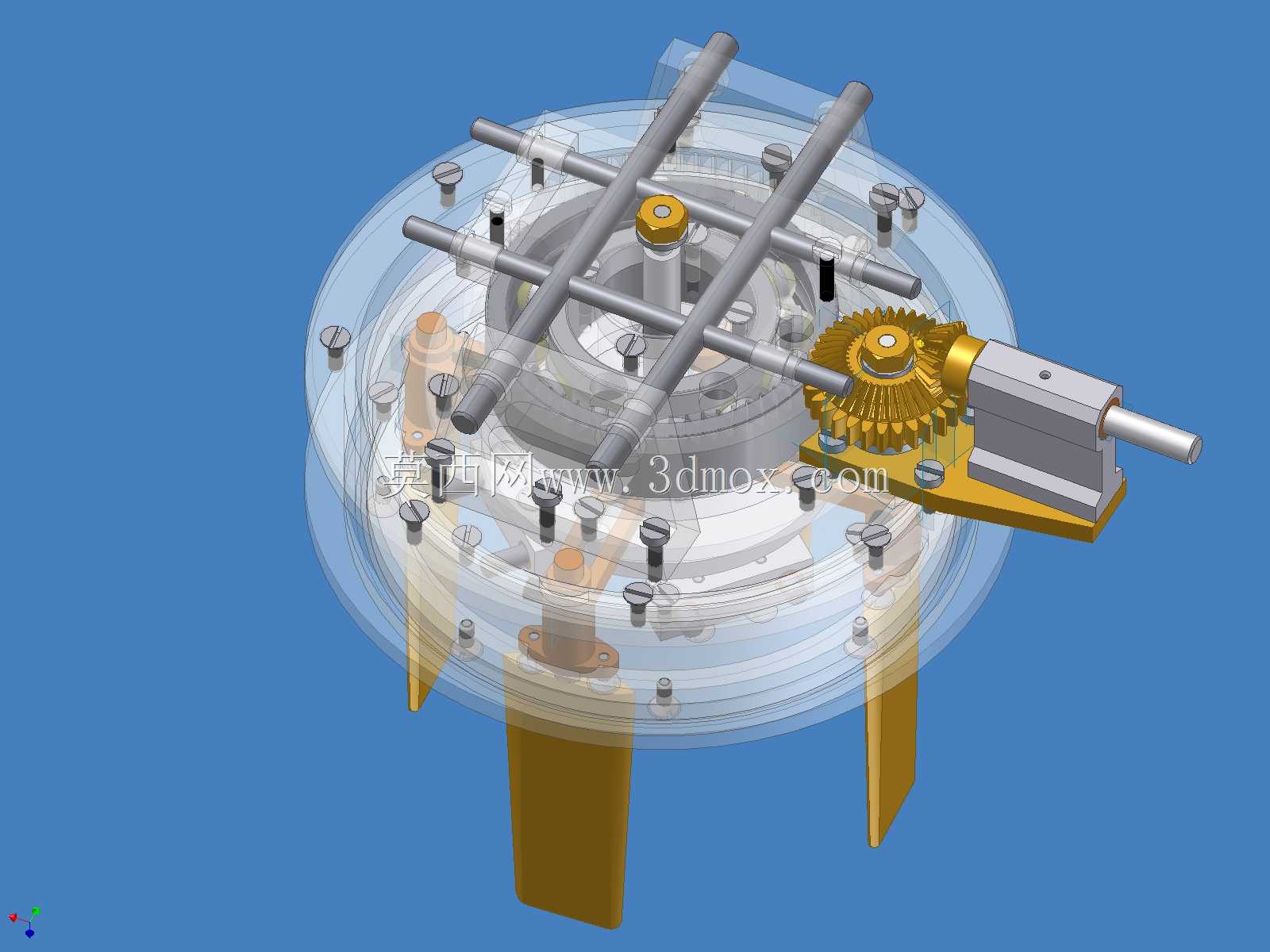

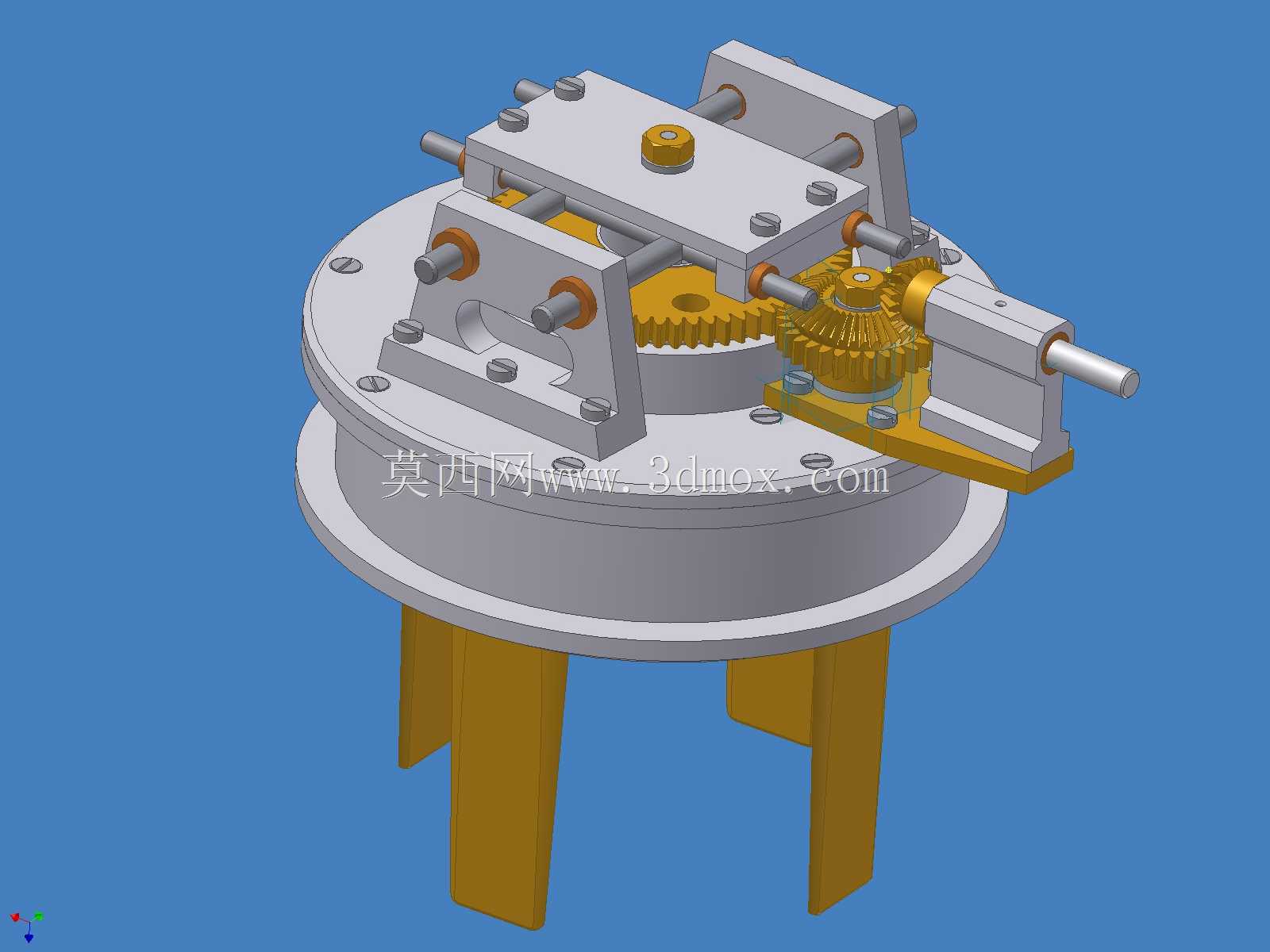

　　传动部分采用两级齿轮传递动力，动力输入轴横向布置在基座上方的支架上，输入端可以直接连接标准尺寸的遥控船用有刷或无刷电机，第一级为直齿圆柱齿轮减速，将电机的高转速降低到适合桨叶工作的转速区间，第二级为锥齿轮换向，将横向输入的动力转换为垂直方向的主轴转动，带动下方的桨叶转盘同步旋转。变距机构集成在转盘上方的横向支架上，通过两根平行布置的推杆与舵机摇臂连接，舵机动作时可以带动支架整体产生偏心位移，进而带动每片桨叶根部的小齿轮转动，让旋转过程中的每片桨叶都保持对应的攻角，最终合成指定方向的推力，这套变距结构的偏心量经过反复调校，既保证了足够的变距角度来输出最大推力，又避免了偏心量过大导致桨叶运动干涉的问题。

　　在零件设计细节上，所有支架类零件都采用等厚铝板切割的简化结构，对应模型制作时的加工便利性，不需要复杂的五轴加工设备，普通玩家用线切割甚至手工钻铣都能完成零件制作，所有转动配合的位置都预留了标准轴承的安装位，避免转动过程中出现旷量，齿轮的模数选择兼顾了传动强度和模型尺寸的协调性，不会出现齿牙过细容易崩齿、或者齿牙过大导致结构臃肿的问题。桨叶部分采用等截面直翼设计，截面形状为对称水翼型，在正反转和不同攻角下都能保持稳定的水动力性能，四片桨叶沿转盘圆周均布，转动时的动平衡经过校准，高速旋转时不会产生额外的振动传递到船身。

　　整套结构的安装边界控制十分紧凑，基座上方的传动机构最高点距离基座安装面的高度控制在较小范围内，不会占用船模内部过多的上层空间，给电池、接收机、电调等电子设备留出充足的布置位置，横向伸出的动力输入轴和变距推杆的位置也做了优化，不会和船身内部的肋骨结构产生干涉，适配绝大多数1:32到1:20比例的拖船、作业船模型的安装空间。从实际使用场景来看，这套推进结构尤其适合制作港作拖船模型，因为实船本身就采用福伊特螺旋桨作为推进装置，可以完美还原实船原地转向、横移、微速精准靠泊的特殊操纵性能，相比普通螺旋桨加舵的结构，操纵灵活性有质的提升，在模型航行时可以完成很多常规推进结构无法实现的动作，比如靠泊时的横向平移、原地零半径转向、低速状态下的精准航向控制。设计过程中也充分考虑了模型运行的可靠性，所有传动齿轮都封闭在基座上方的护板内部，避免模型运行时杂物卡入齿轮啮合位置，所有转动轴的位置都预留了润滑脂填充空间，长时间运行也不会出现过度磨损的问题，变距推杆的连接位置采用球头结构，在传递动作的同时可以补偿小范围的安装误差，不会因为支架的微小加工误差导致变距动作卡滞。
