通讯线缆连接防护套结构设计方案

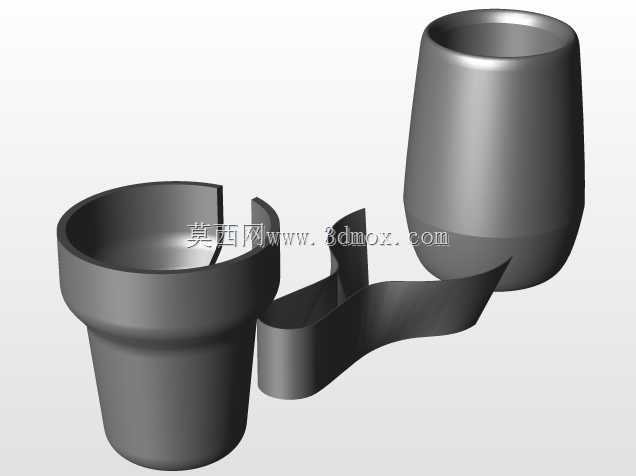

　　在户外通讯基站布线、楼宇弱电井线缆敷设、工业现场通讯链路搭建场景中，线缆对接位置的防护一直是容易被忽略却直接影响链路稳定性的关键环节。常规的热缩管防护在后期维护时需要破坏性拆除，普通扎带固定无法提供径向密封与抗弯折保护，长期受外力拉扯、温变老化、水汽侵蚀后，线缆芯线裸露、信号中断的故障占通讯链路运维故障的三成以上。这套防护结构的设计，正是针对这类现场痛点展开，没有采用一体化的封闭套筒结构，而是拆分出两个端部承托套与中间柔性连接带三个独立部件，兼顾安装便捷性与防护可靠性。

　　两个端部承托套分别对应对接的两根通讯线缆端头，靠近线缆插入端做了内收的锥面导向结构，现场穿线时不需要额外扩孔工具，线缆外被层顺着锥面就能顺利滑入套体内腔，承托套的内腔做了多道环形微凸筋，线缆穿入后凸筋会轻微嵌入线缆外被的橡胶层，既可以避免线缆受拉时从套体内滑脱，又能在凸筋之间形成多道密封腔，阻挡外界水汽、粉尘顺着线缆外被缝隙渗入对接位置。承托套的开口端做了外翻的加厚边，一方面提升套体开口处的结构强度，避免长期受线缆弯折力作用出现开裂，另一方面也为中间柔性连接带提供了安装定位面，连接带两端的卡扣结构可以直接卡入加厚边的预留卡槽内，不需要额外螺丝或者粘接固定，现场单人就能完成组装作业。

　　中间的柔性连接带采用了波浪形的弯曲造型，没有做平直的刚性连接，这一设计是考虑到通讯线缆布设完成后，难免会受外力拉扯、设备震动、地基沉降带来的相对位移，波浪形结构可以在两个承托套之间提供多方向的形变余量，不管是轴向拉扯、径向弯折还是小角度的扭转，连接带都能通过自身形变吸收外力，不会把应力直接传递到线缆的芯线对接位置，避免芯线受应力断裂或者接触不良。从安装边界来看，端部承托套的最大外径控制在常规通讯线缆外径的2.2倍以内，不需要在布设时为防护结构预留过大的穿管空间，不管是穿PVC线管还是沿桥架敷设，都不会因为防护结构尺寸过大出现卡滞问题；承托套的轴向长度根据常规通讯线缆对接时的剥线长度匹配，刚好覆盖芯线对接位置外加两端各15mm的线缆外被层，既不会因为长度过短导致防护不足，也不会因为长度过长造成材料浪费、安装空间占用过大。在实际选型适配时，这套结构可以根据不同线径的通讯线缆调整承托套的内腔尺寸，从细径的信号传输线到粗径的主干通讯缆都能匹配，柔性连接带的厚度也可以根据应用场景调整，户外重载荷场景下加厚连接带提升抗拉扯能力，室内弱电布设场景下减薄连接带降低整体成本。结构的壁厚设计做了等强度优化，承托套的主体壁厚保持均匀，避免注塑成型时出现缩痕、应力集中问题，卡扣位置做了局部加厚，保证反复拆装时卡扣不会断裂，连接带的波浪形弯折处做了圆角过渡，避免反复弯折时出现应力疲劳断裂。

　　和传统的防护结构相比，这套拆分式的设计不需要在布设线缆时提前套入防护件，哪怕是已经完成对接的线缆接头，也可以拆开两个承托套扣在线缆上再卡入连接带完成防护安装，对于后期运维、故障抢修场景的适配性更强，不需要剪断原有线缆重新布设就能补装防护结构，大幅降低运维的时间成本与材料成本。在抗老化性能的适配设计上，结构的所有棱角位置都做了R0.5以上的圆角处理，避免应力集中导致的老化开裂，承托套外表面做了细微的磨砂纹理，既可以提升安装时的手部摩擦力，避免戴防滑手套操作时打滑，也能减少户外紫外线直射带来的材料老化速度，延长户外场景下的使用寿命。
