医用硬杆内窥镜结构设计三维数模

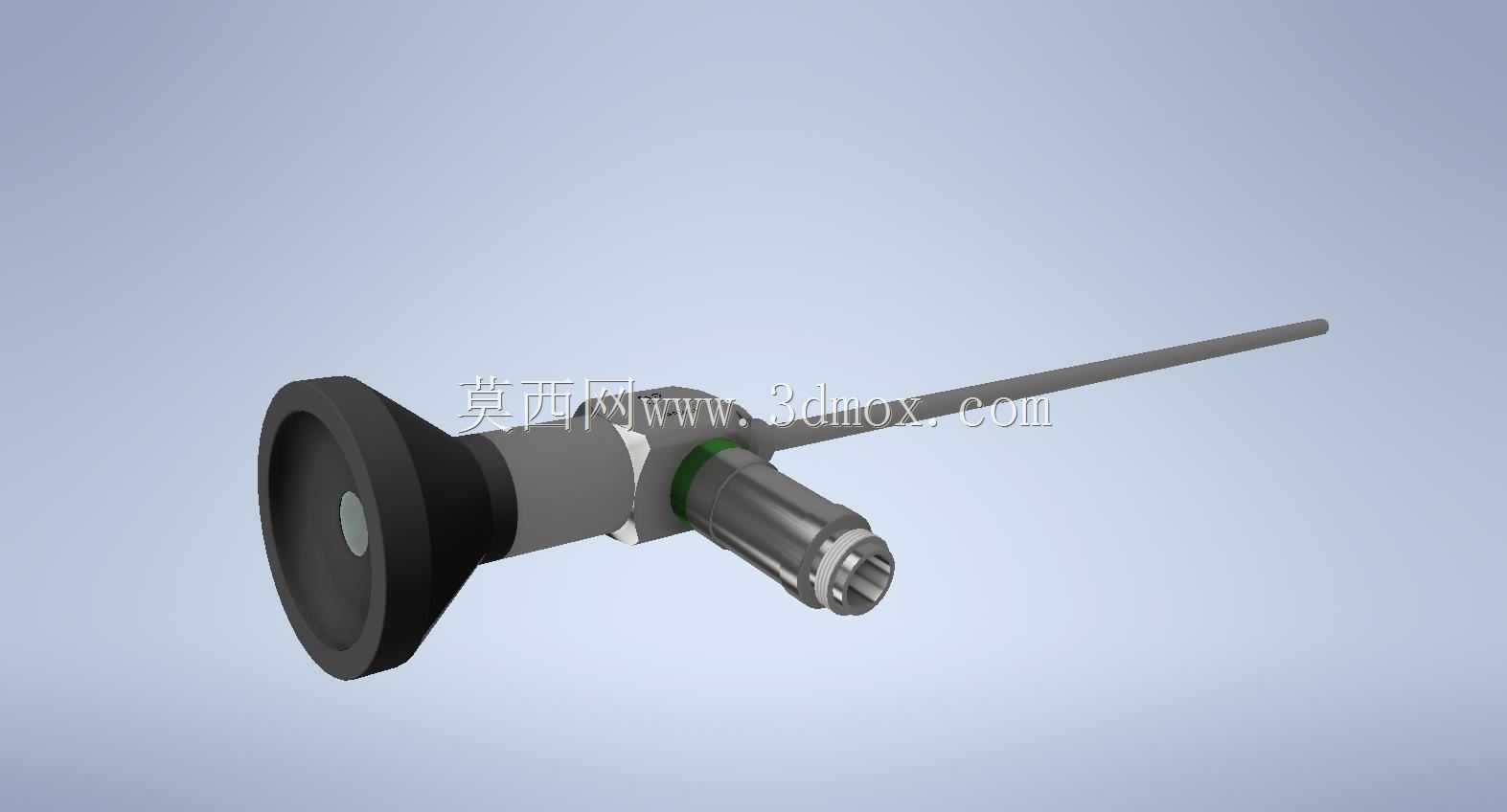

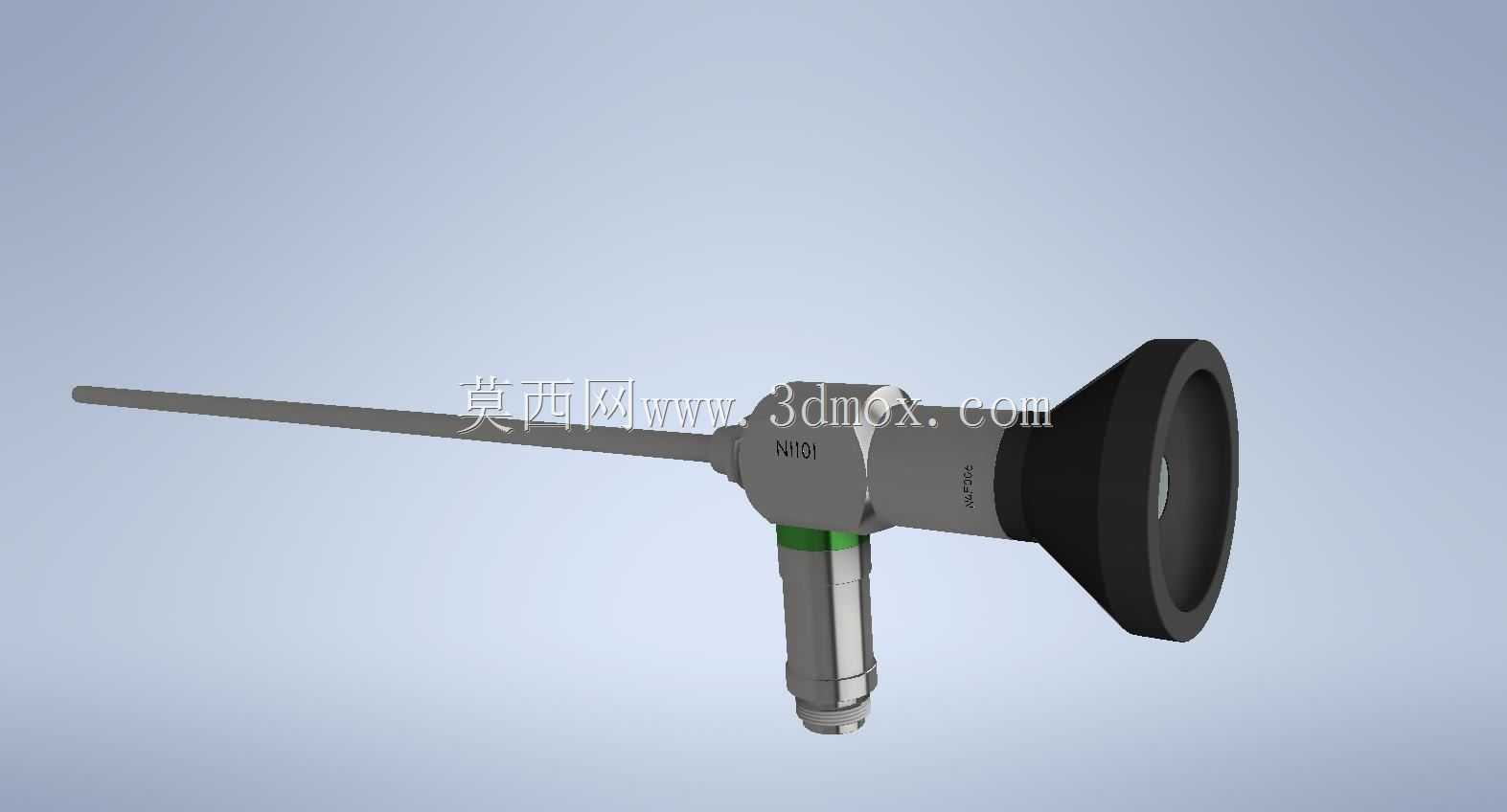

　　这款硬杆式内窥镜的结构设计，核心围绕临床腔体探查的实际操作需求展开，先从临床使用场景来看，这类设备主要用于外科微创手术、耳鼻喉科检查、工业密闭腔体内部缺陷检测等场景，操作时需要手持目镜端，将细长杆体伸入待检测的狭小腔道内部，无需大面积拆解或切开结构即可获取内部影像，大幅降低检测或手术过程中的创伤程度。从结构拆分来看，整体分为目镜握持段、杆体主体、光源接口三个核心部分，目镜端采用大直径圆盘式握持结构，表面做防滑哑光处理，操作时手掌可以贴合圆盘端面，手指自然搭靠在镜身衔接处，长时间握持也不易出现打滑偏移，目镜内部预留光学镜片安装位，镜片安装槽的同轴度公差控制在0.02mm以内，避免光路偏移导致成像模糊。

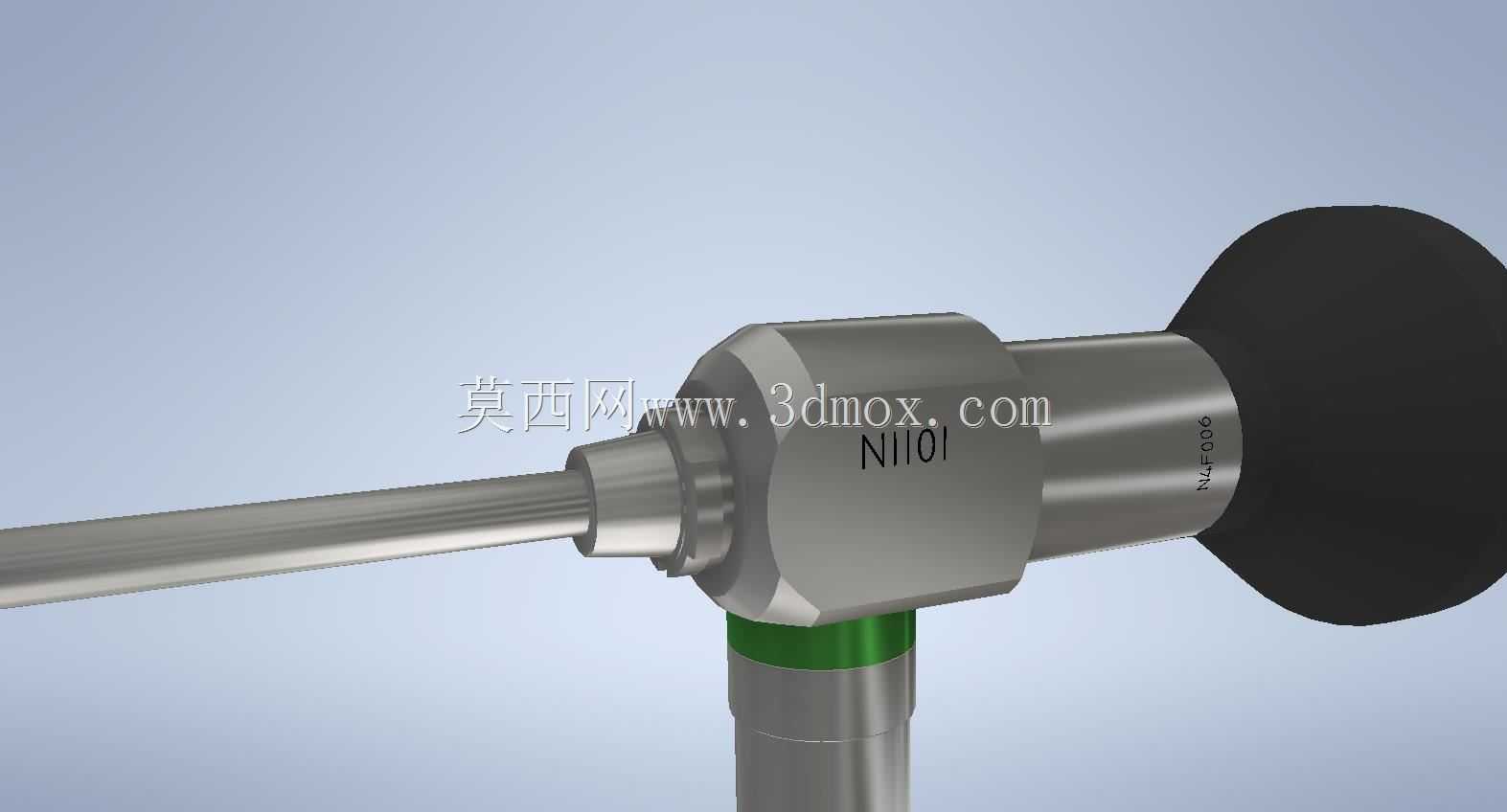

　　中间的细长杆体采用等直径硬质金属管材设计，杆体外径统一，表面做钝化处理，伸入腔道时不会刮蹭腔壁组织或工件内壁，杆体内部预留光纤与传像束的穿装通道，通道内壁做光滑倒角处理，穿装光纤时不会划伤光纤外层包覆层，杆体与目镜段、光源接口段的衔接处采用阶梯轴配合加密封胶圈的结构，既保证连接强度，也能满足常规清洗消毒时的密封要求，避免液体渗入镜体内部损坏光学元件。侧置的光源接口采用标准快插式结构，接口端面做定位卡槽设计，与冷光源导光束连接时可以快速卡合锁定，不会在操作过程中出现松脱导致照明中断，接口内部的光锥安装位与杆体内光纤通道严格同轴，保证冷光源发出的光线可以无遮挡传导到杆体前端，为探查区域提供充足照明。

　　从安装边界来看，目镜端最大直径适配常规临床操作人员的手掌握持尺寸，杆体长度覆盖常规腔道探查的深度需求，侧置光源接口的外伸长度控制在合理范围，操作时不会与周边手术器械或检测工装发生干涉，整体重心落在目镜与杆体衔接位置，手持操作时的力矩平衡设计合理，长时间举持操作不易产生手部疲劳。设计过程中优先考虑了部件的可装配性，所有光学元件的安装位都预留了调整间隙，组装时可以通过微调垫片调整光路同轴度，不需要额外定制复杂工装即可完成装配，镜体外部的所有棱角都做了R0.5以上的圆角处理，避免操作时划伤操作人员或被检测对象，密封结构的设计可以耐受常规的高温高压消毒流程，不会因为反复消毒出现密封失效的问题。

　　杆体前端的保护片安装位采用沉台设计，保护片安装后与杆体端面齐平，伸入腔道时不会出现卡滞，也不会因为磕碰导致保护片碎裂，整体结构没有多余的外露凸起，擦拭消毒时可以无死角清洁表面，不会残留污渍或消毒液体。
