富氢水制备电解反应装置结构设计

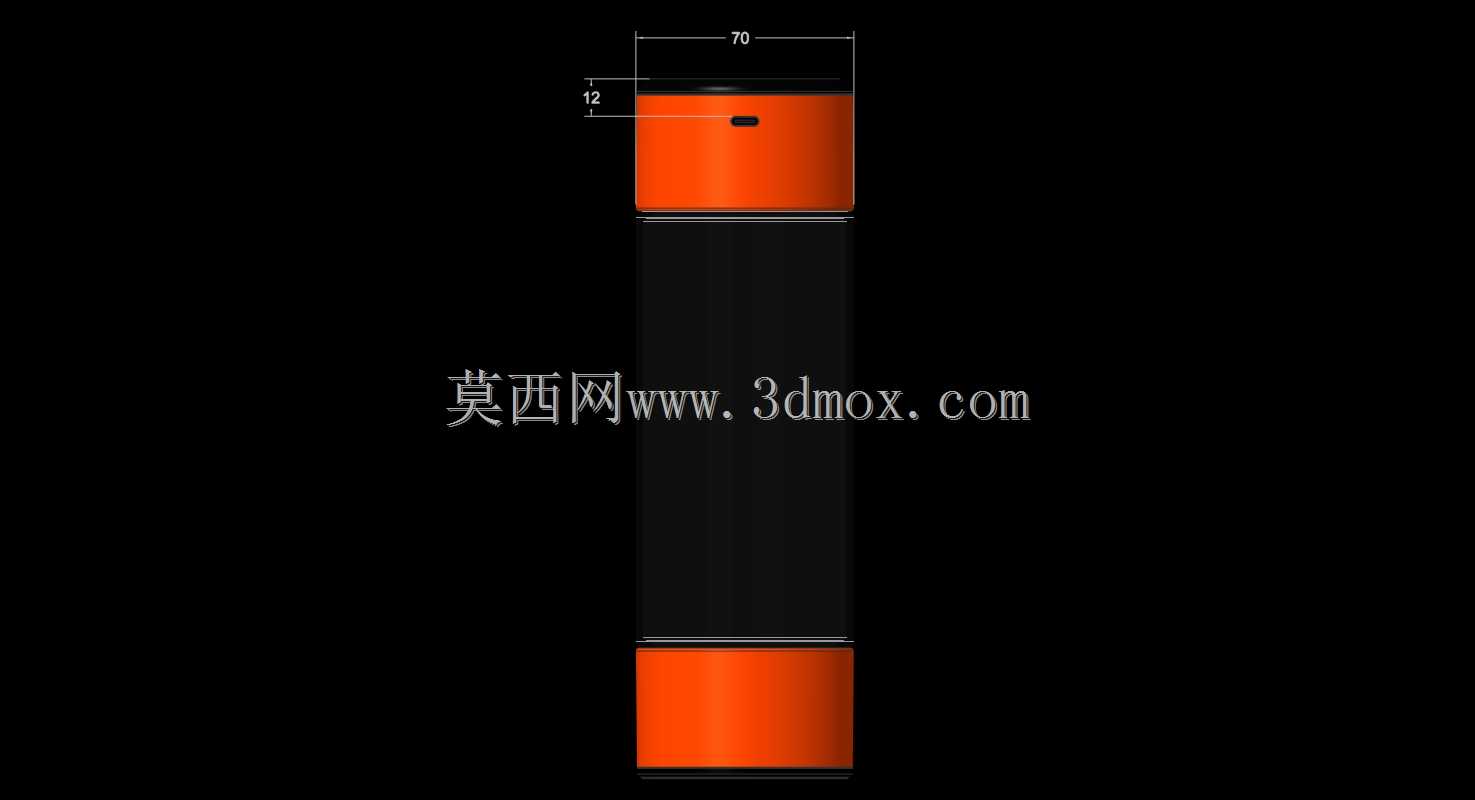

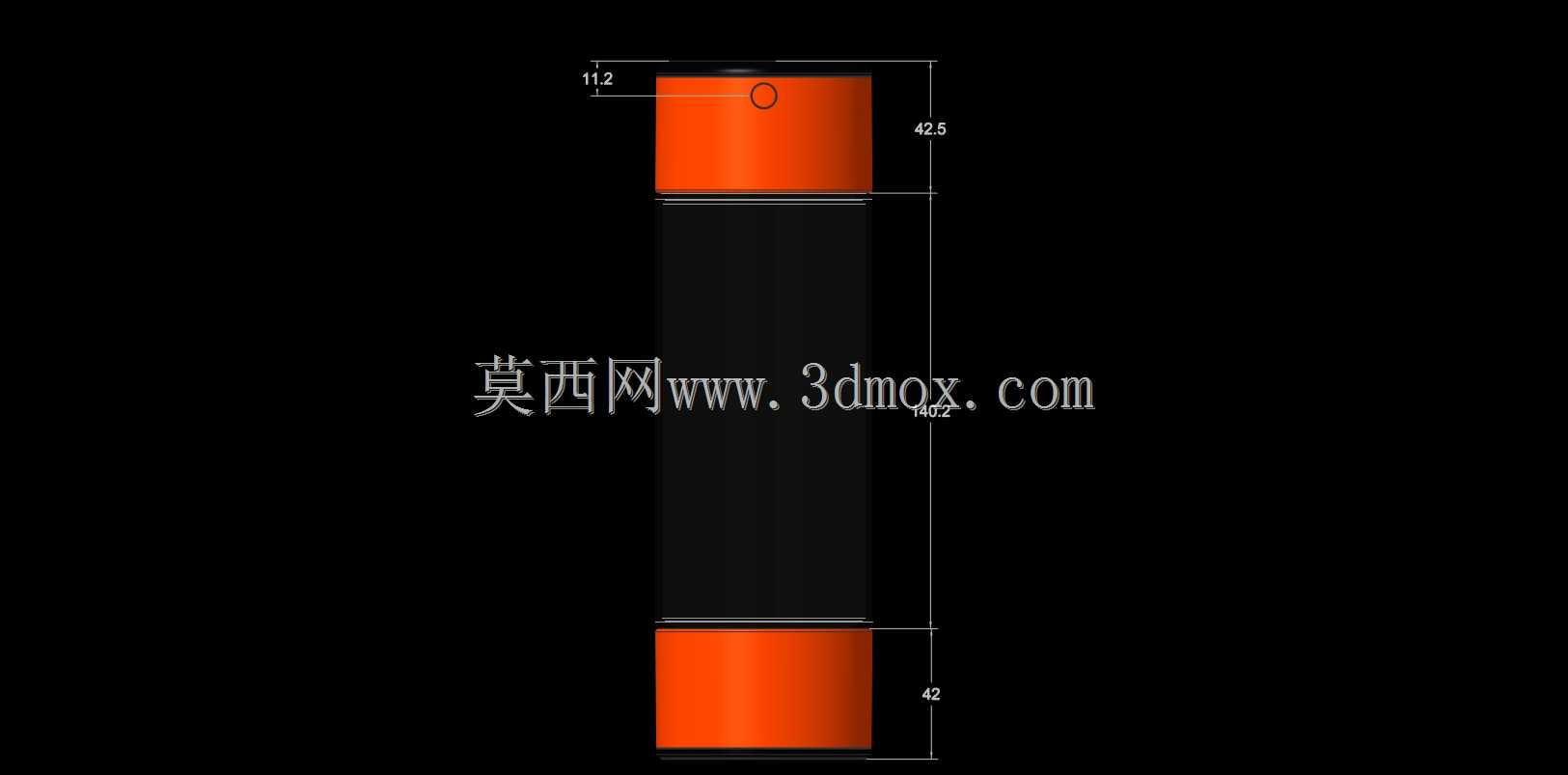

这套电解式水处理设备的结构设计，核心围绕密封腔体的耐压需求与电解反应的流道布局展开，整体采用立式圆柱构型，上下端盖与中间透明腔体的配合面做了双重径向密封设计，端盖边缘预留的环形安装槽可嵌入食品级硅胶密封圈，装配后可承受0.3MPa以内的腔体内部压力，避免电解过程中气体泄漏。从实际应用场景来看，这类设备主要面向民用健康水处理领域，通过特定频率的电磁信号调控电解过程，配合氢气发生单元完成水体改性，最终输出符合饮用标准的富氢水体，可适配家用台面、小型商用饮水点位的安装需求，整体占地直径不超过120mm，立式高度控制在280mm以内，底部预留的80mm直径圆形安装平面可直接放置于平整台面，无需额外固定支架。

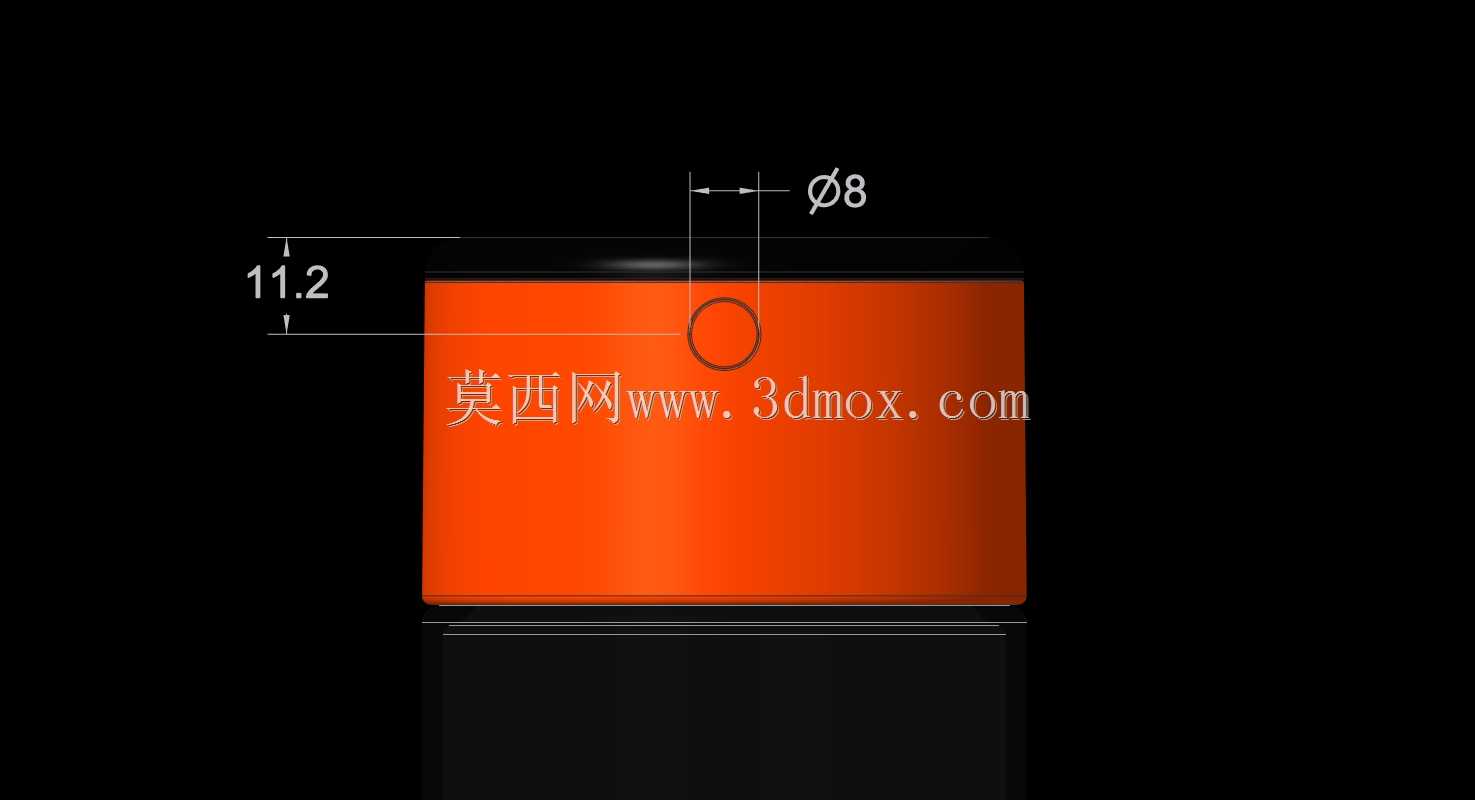

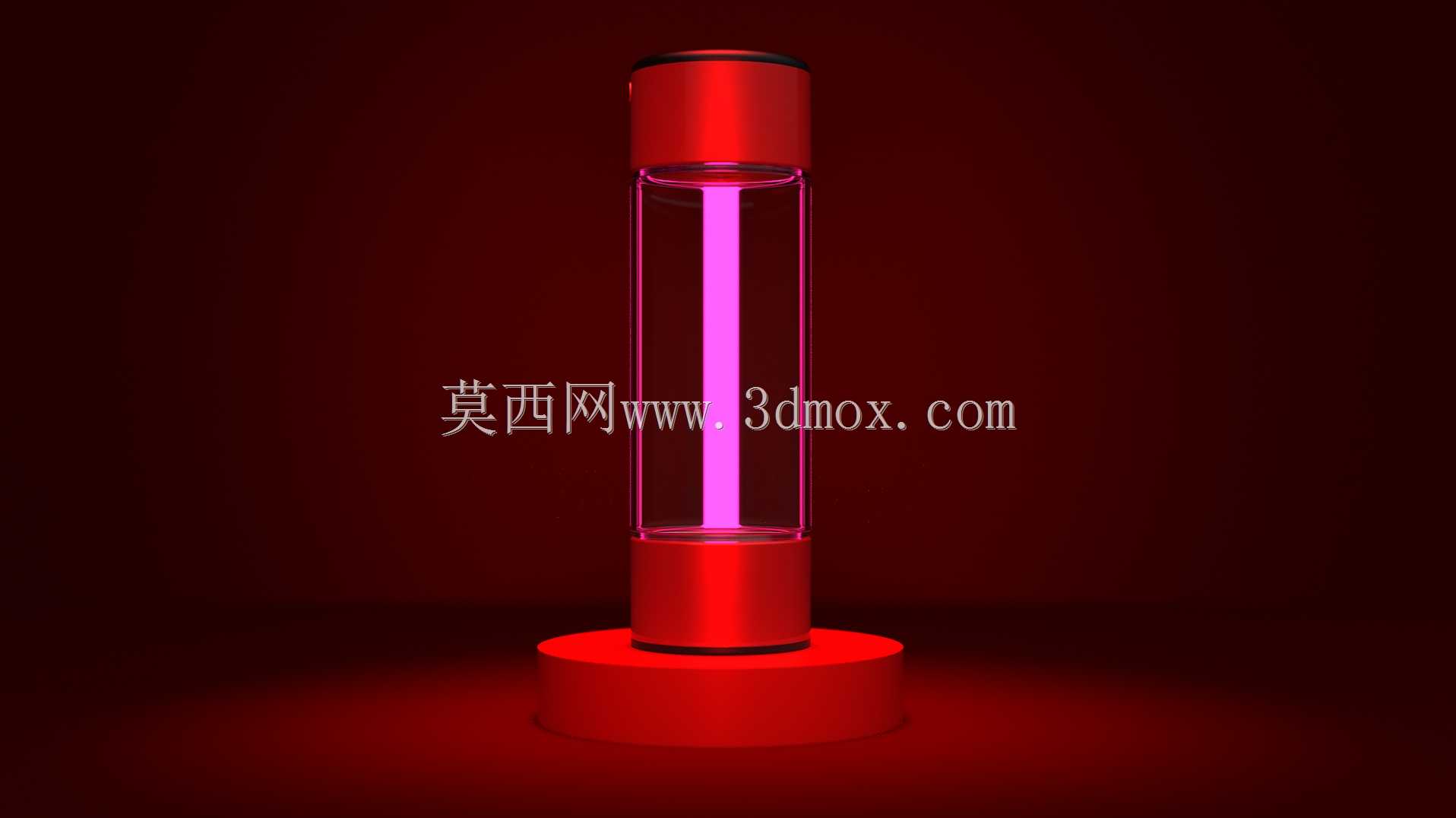

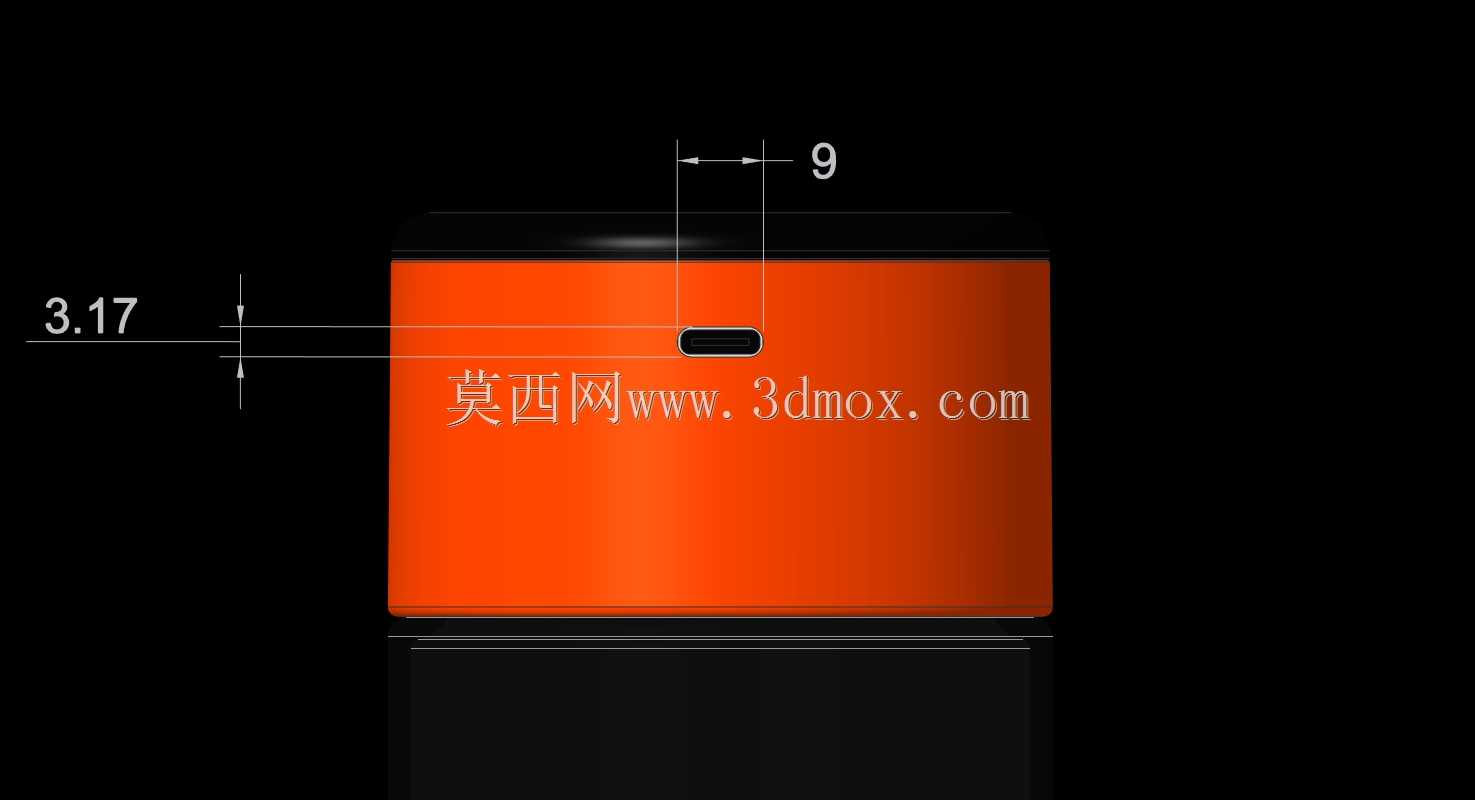

设计过程中优先考虑了腔体可视化需求，中间段采用高透食品级PC材质作为反应腔主体，壁厚控制在3mm，既满足耐压强度要求，也可直观观察内部电解反应的气泡生成状态，方便用户判断设备运行状态。上下端盖采用金属材质做阳极氧化表面处理，上端盖内部集成电磁信号发射模块与供电触点，下端盖内置电解电极组与进水导流结构，水流从下端盖侧面的6mm快插接口进入腔体后，沿导流槽螺旋上升，经过电极区域完成电解反应后，从上端盖的出水接口流出，流道设计避免了腔体内的死水区域，减少长期使用后的杂质沉积。

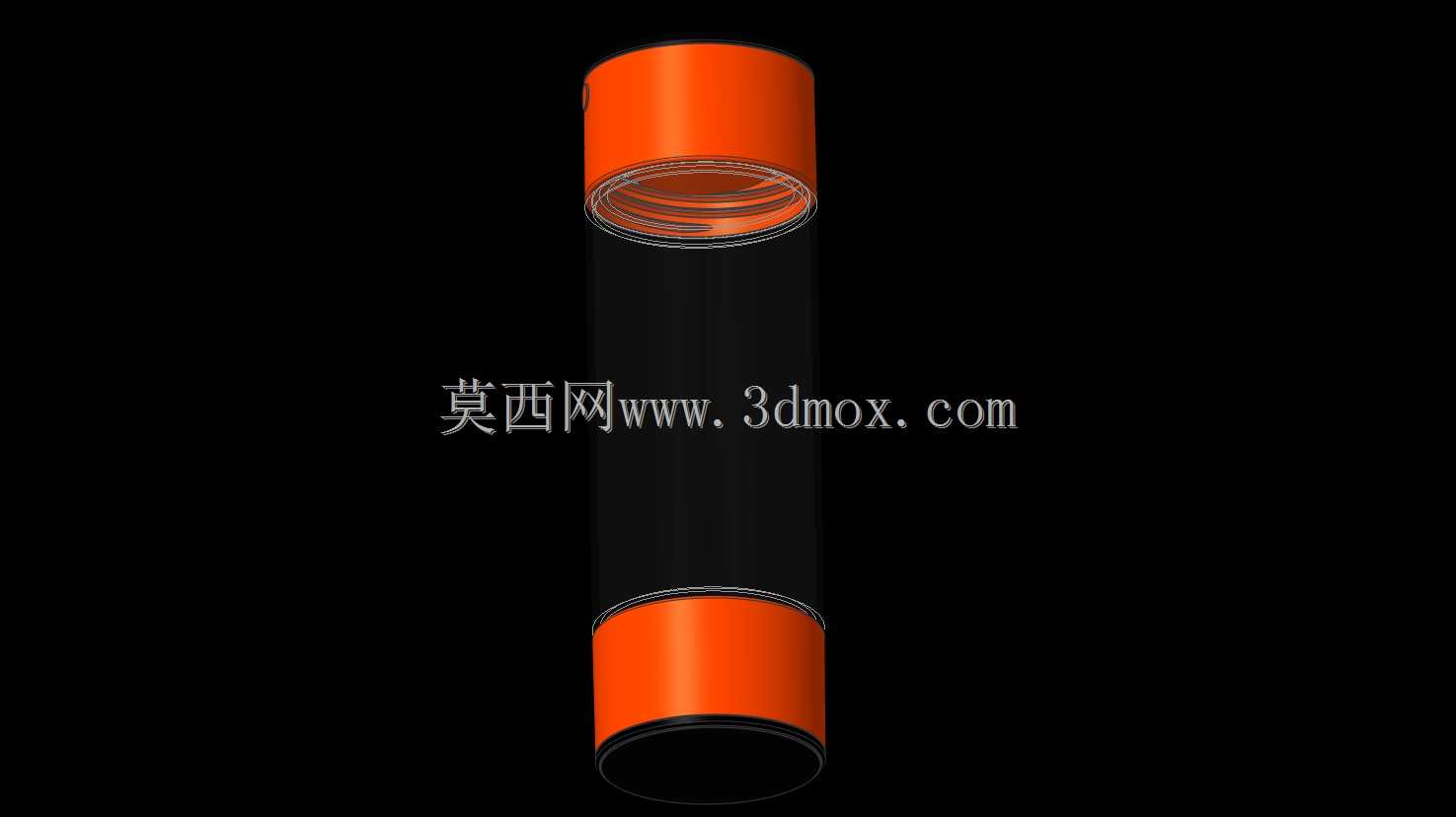

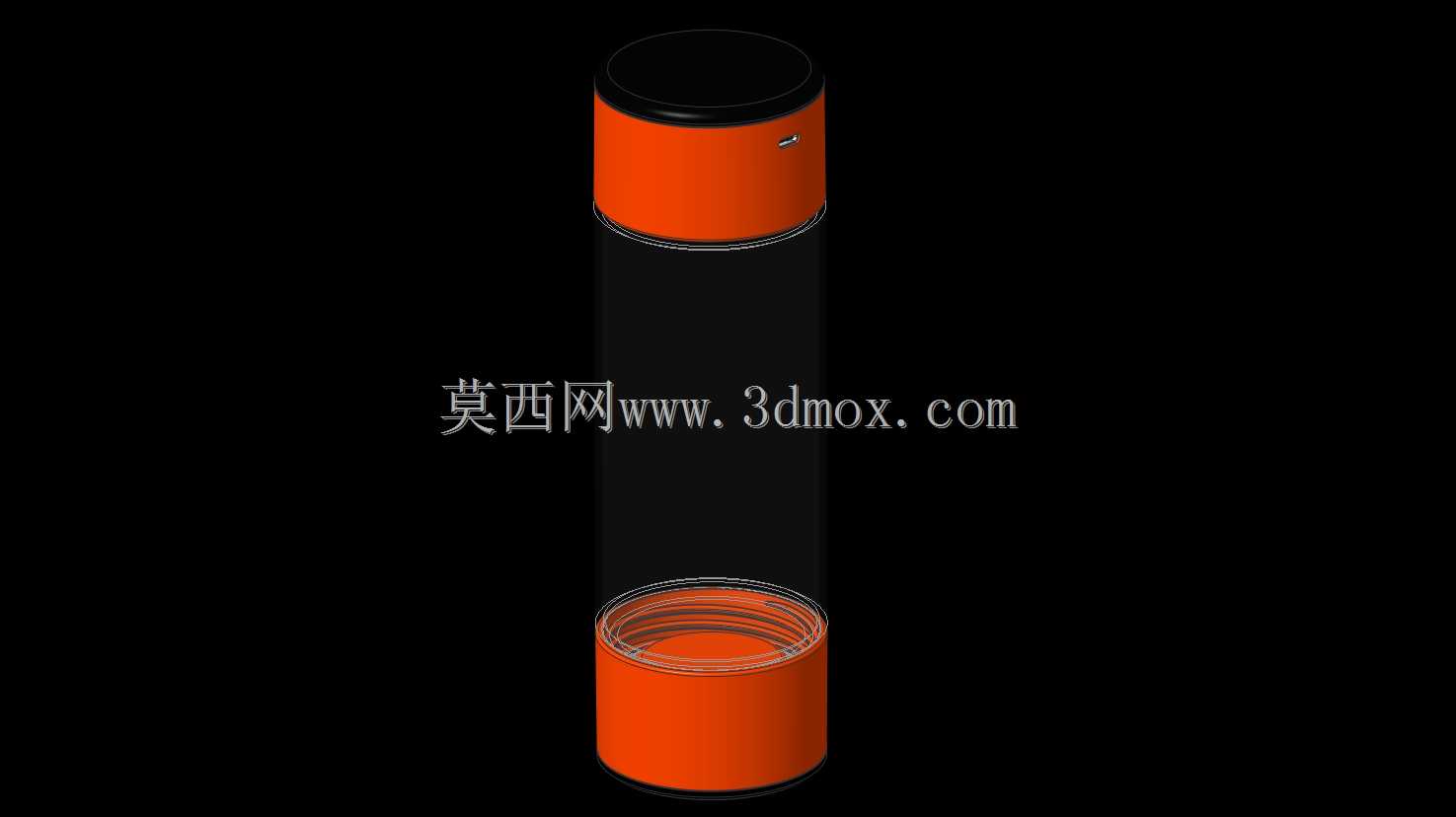

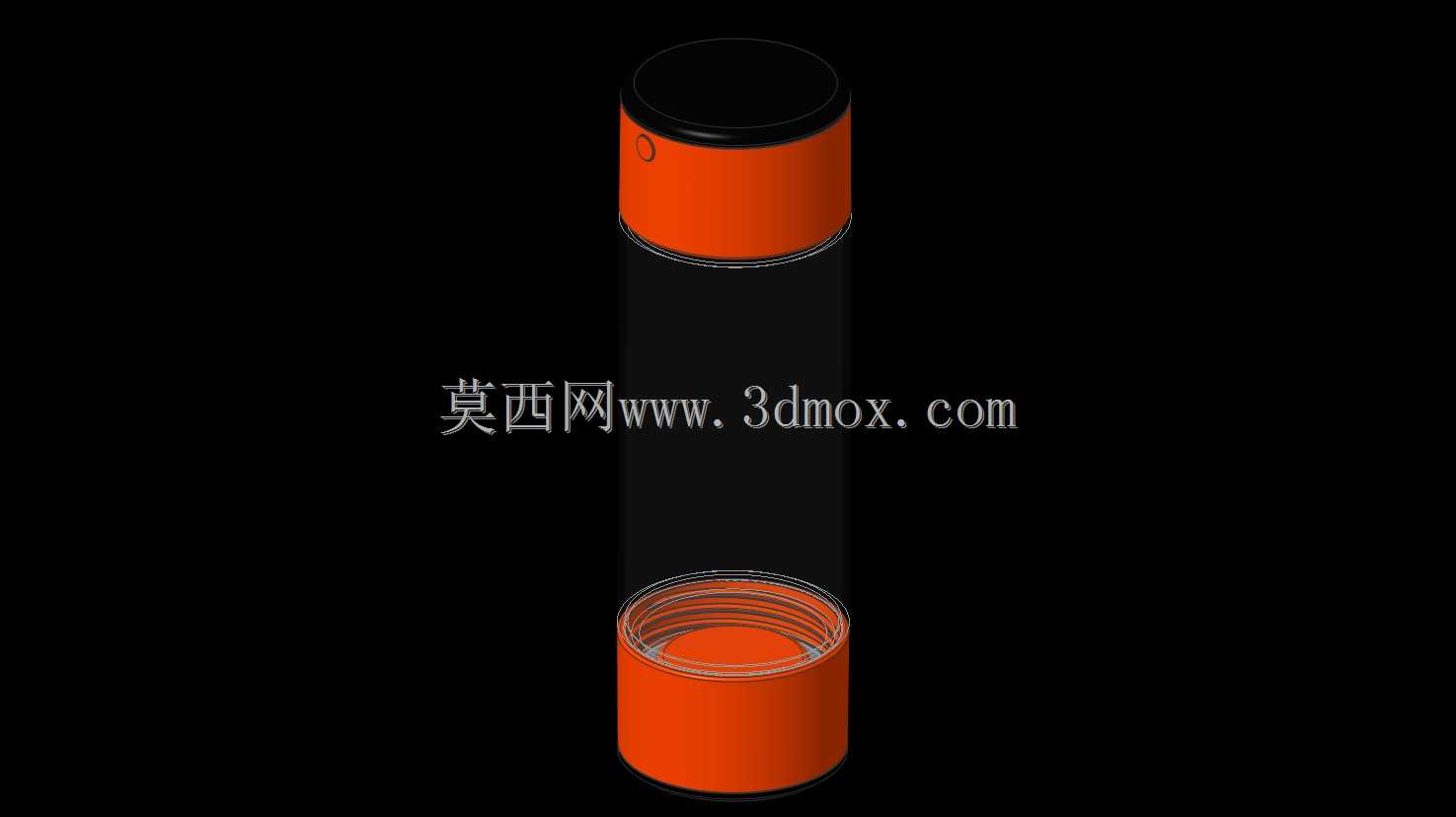

结构配合上，上下端盖与透明腔体采用螺纹旋合加卡扣定位的双重固定方式，螺纹旋合深度达到12mm，配合侧面的弹性卡扣可防止长期使用后螺纹松动，端盖与腔体的同轴度公差控制在0.1mm以内，避免密封圈偏位导致的密封失效。内部电极组采用环形排布设计，电极间距固定为8mm，既保证电解效率，也避免电极间距过小导致的短路风险，电极固定座采用耐高温绝缘材质，可承受电解过程中局部60℃的温升，不会出现材质变形或析出有害物质的问题。

从安装边界来看，设备侧面除进出水接口外无外凸结构，安装时周边预留20mm的散热间隙即可满足长期运行需求，底部的防滑胶垫可避免放置时出现滑动，上端盖的操作区域做了内凹设计，防止操作时液体渗入内部电路区域。设备内部的走线全部沿端盖内壁的走线槽布置，与反应腔体做完全物理隔离，即使腔体出现微量渗漏，液体也不会接触到电路部分，提升使用安全性。

在功能实现层面，上端盖内置的电磁模块可根据进水水质调整输出频率，配合电解电流的闭环控制，可稳定输出固定溶氢浓度的水体，腔体内部的液位检测触点可在缺水状态下切断电解供电，避免干烧损坏电极。整体结构拆解后仅分为上端盖组件、透明腔体、电极组件、下端盖组件四个模块，后期维护时仅需旋开卡扣即可拆分腔体，完成内部清洁或电极更换，无需专用工具，适配民用设备的维护需求。

结构强度校核阶段，针对透明腔体做了1.5倍额定压力的静压测试，持续保压30分钟无变形、无渗漏，端盖的螺纹连接部位做了1000次旋合疲劳测试，无滑牙、密封失效问题。表面处理上，金属端盖的阳极氧化层厚度达到15μm，可耐受日常弱酸弱碱水体的腐蚀，不会出现长期使用后的表层脱落问题。进出水接口采用标准快插结构，可兼容市面常见的6mm食品级水管，用户无需额外改装管路即可完成安装对接。
