壁挂式通用气候控制装置结构设计

在民用及小型商用暖通配套场景里，这类壁挂式气候控制装置的应用覆盖度极高，不管是分户式供暖的锅炉控制、双回路锅炉的分区调控，还是小型空调末端、毛巾烘干类设备的运行逻辑管理，都能看到这类装置的落地身影。不同于集成在设备主机内部的控制模块，这类独立壁挂安装的控制装置，在现场布线、后期运维、功能拓展上的灵活性要高很多，现场施工人员不需要拆解主机就能完成参数调整、故障排查，大幅降低了售后运维的时间成本。

从实际功能逻辑来看，装置核心是基于继电器输出实现负载通断的时间微调，控制触发逻辑覆盖了多类场景：用户可以手动设定固定启停时间，也可以依托内置定时器做循环周期控制，还能切换到手动模式做临时强制启停，接入温湿度传感器之后，就能根据环境参数自动切换运行状态，完全匹配小型暖通场景里的多工况控制需求。负载适配范围覆盖了绝大多数民用暖通类设备，不管是电阻类加热负载还是小功率风机类负载，只要在额定承载范围内都能直接驱动，不需要额外扩容中间继电器，减少了现场配套元件的数量。

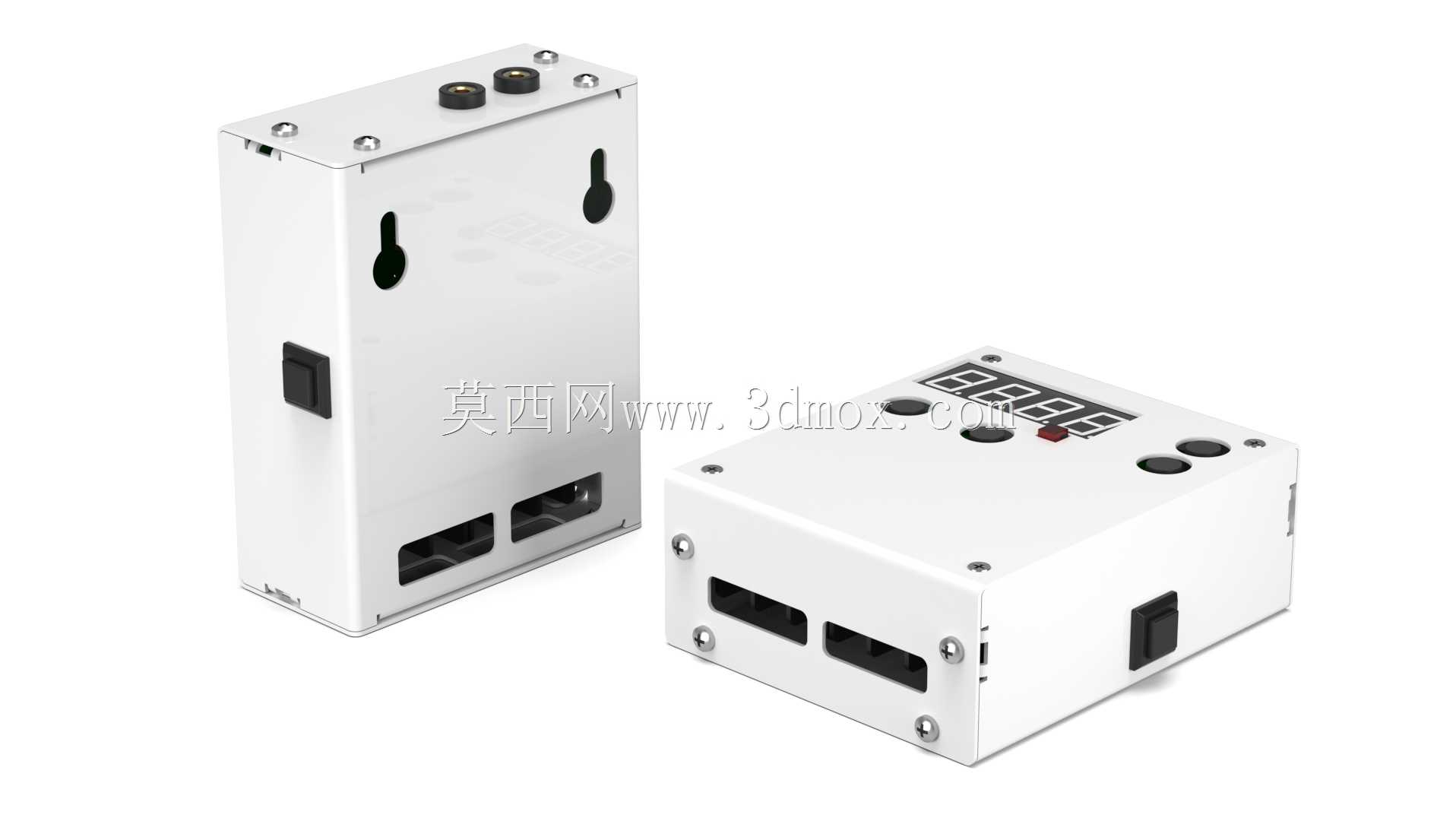

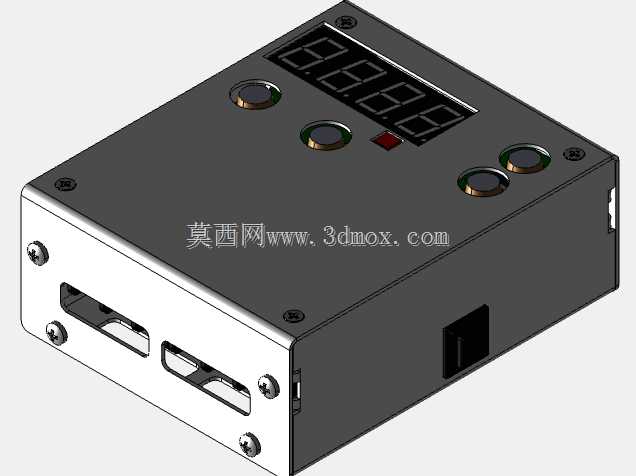

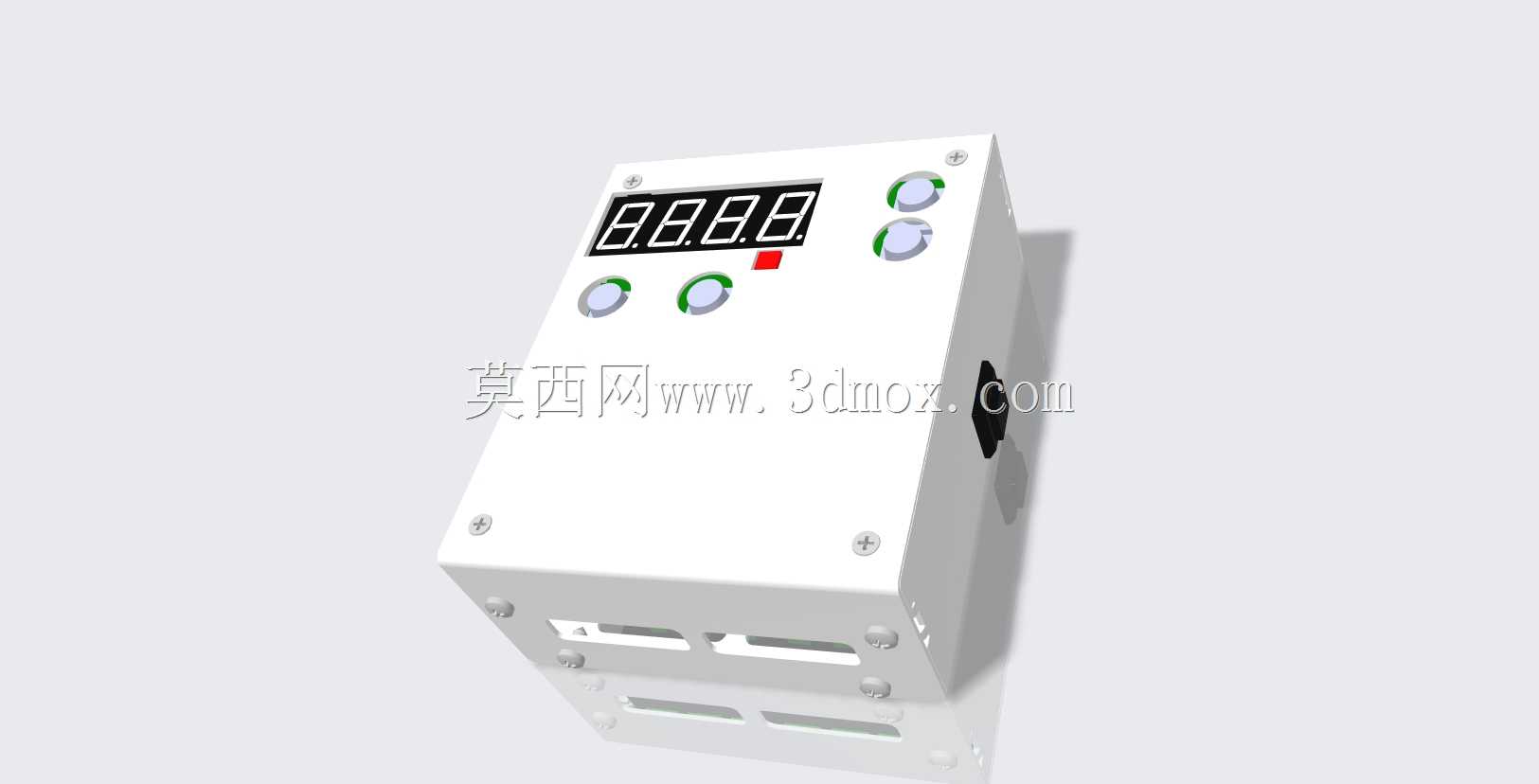

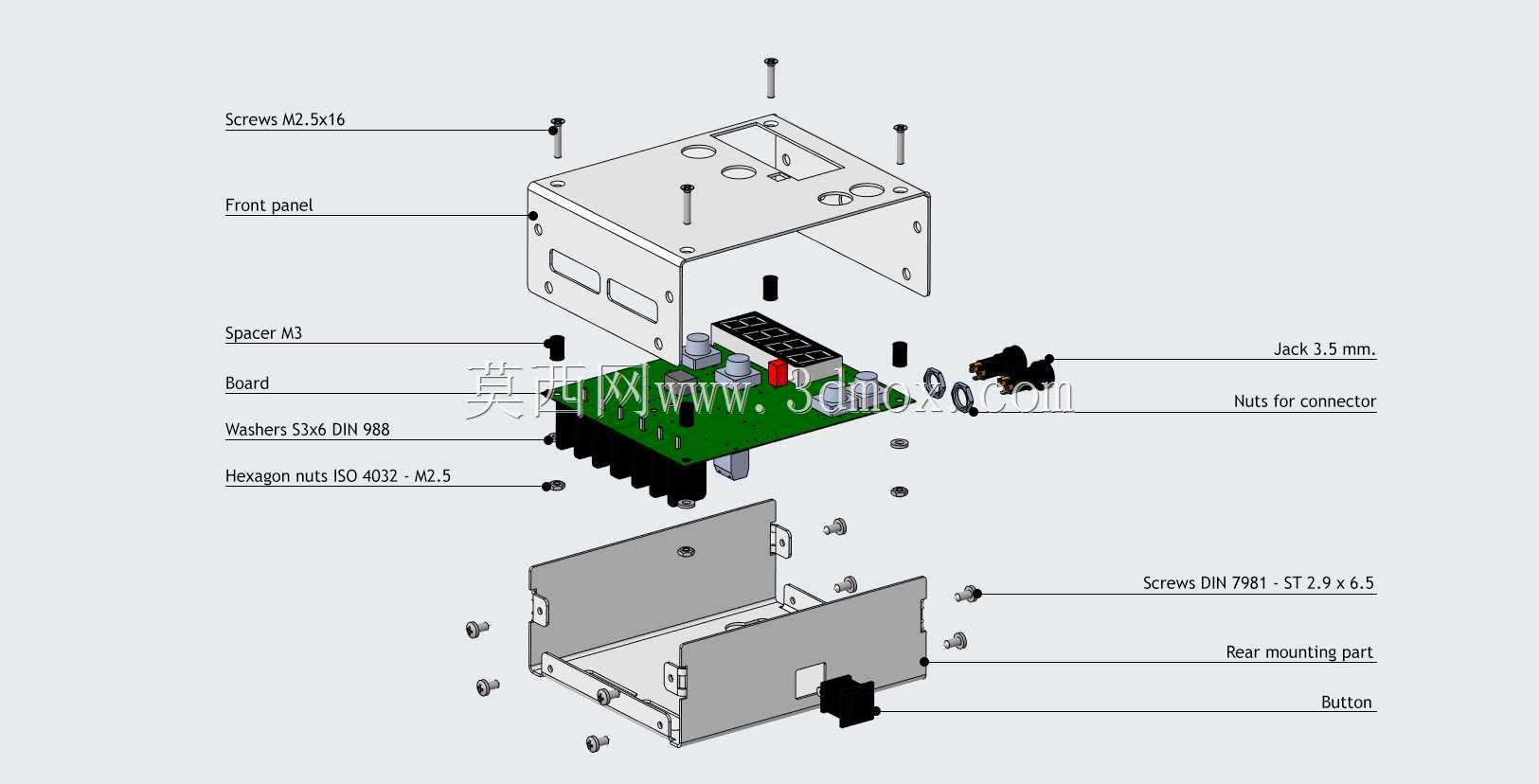

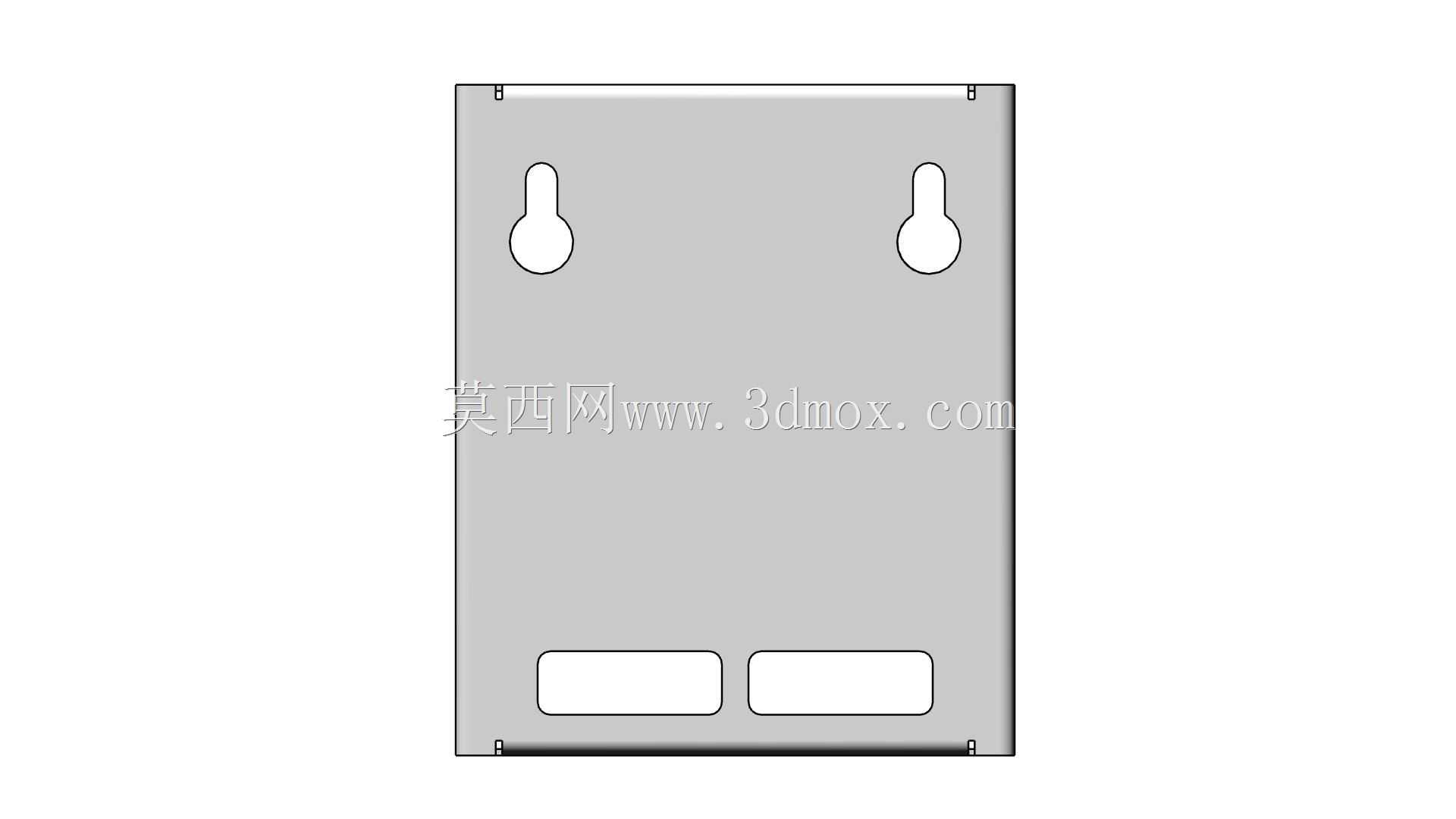

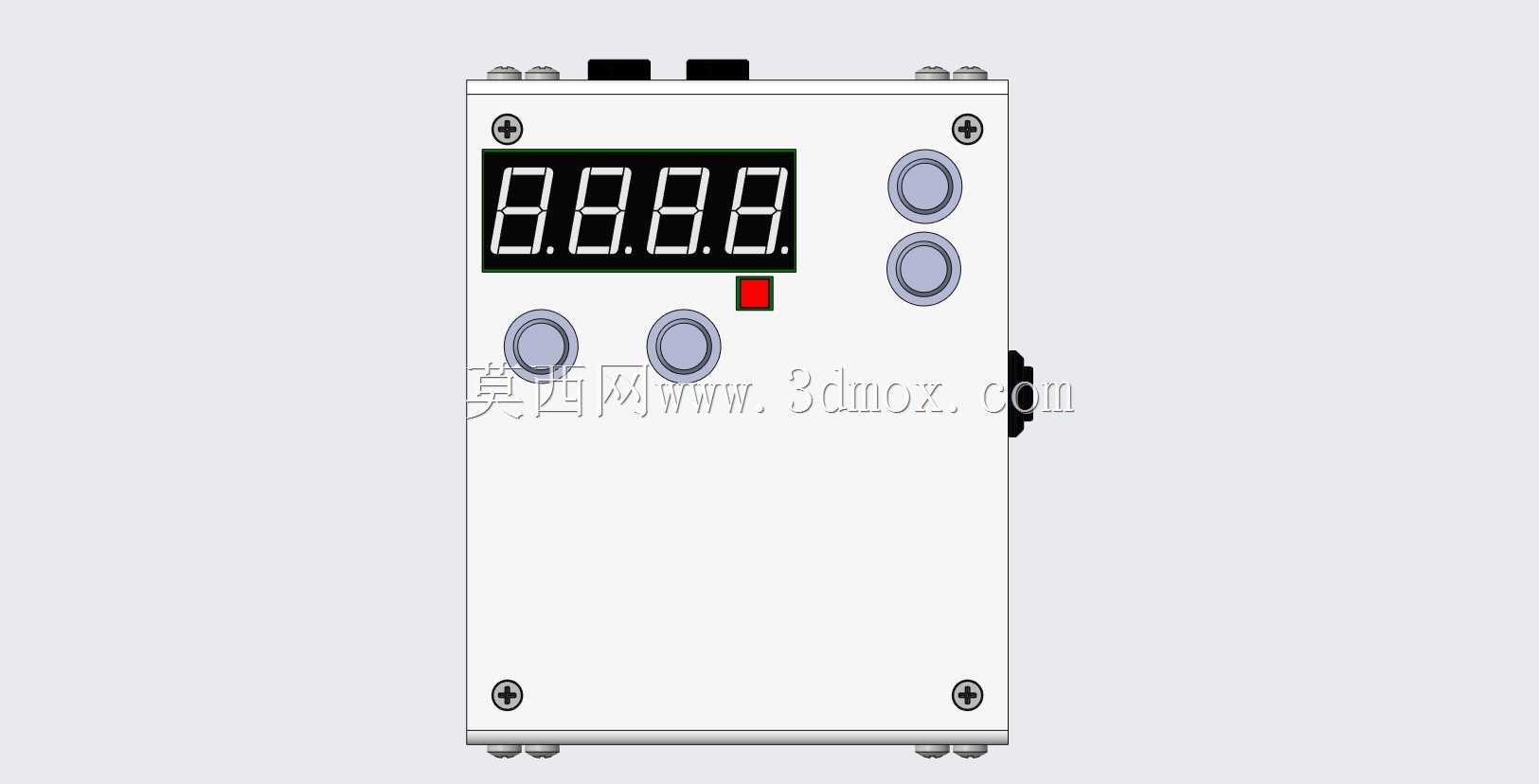

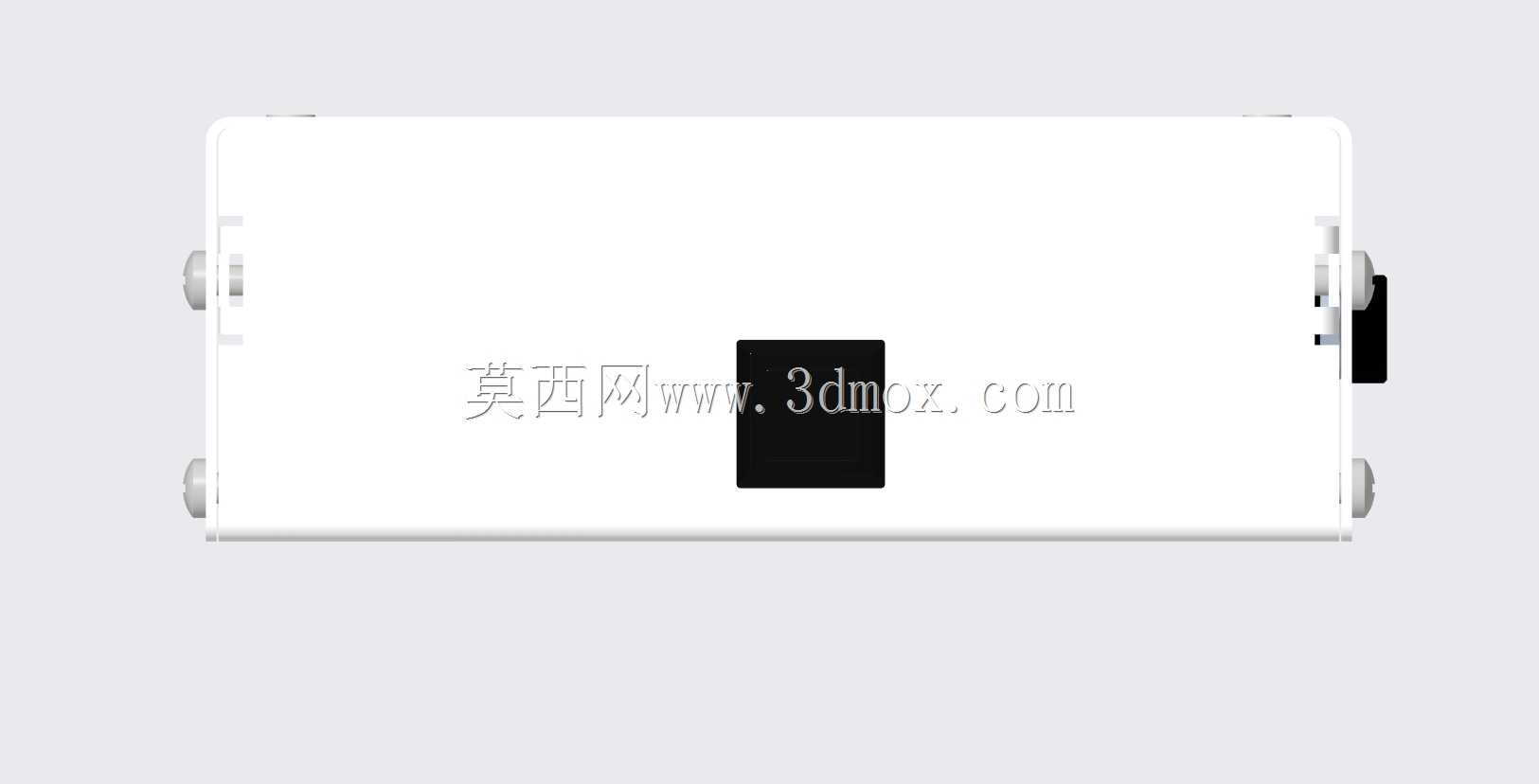

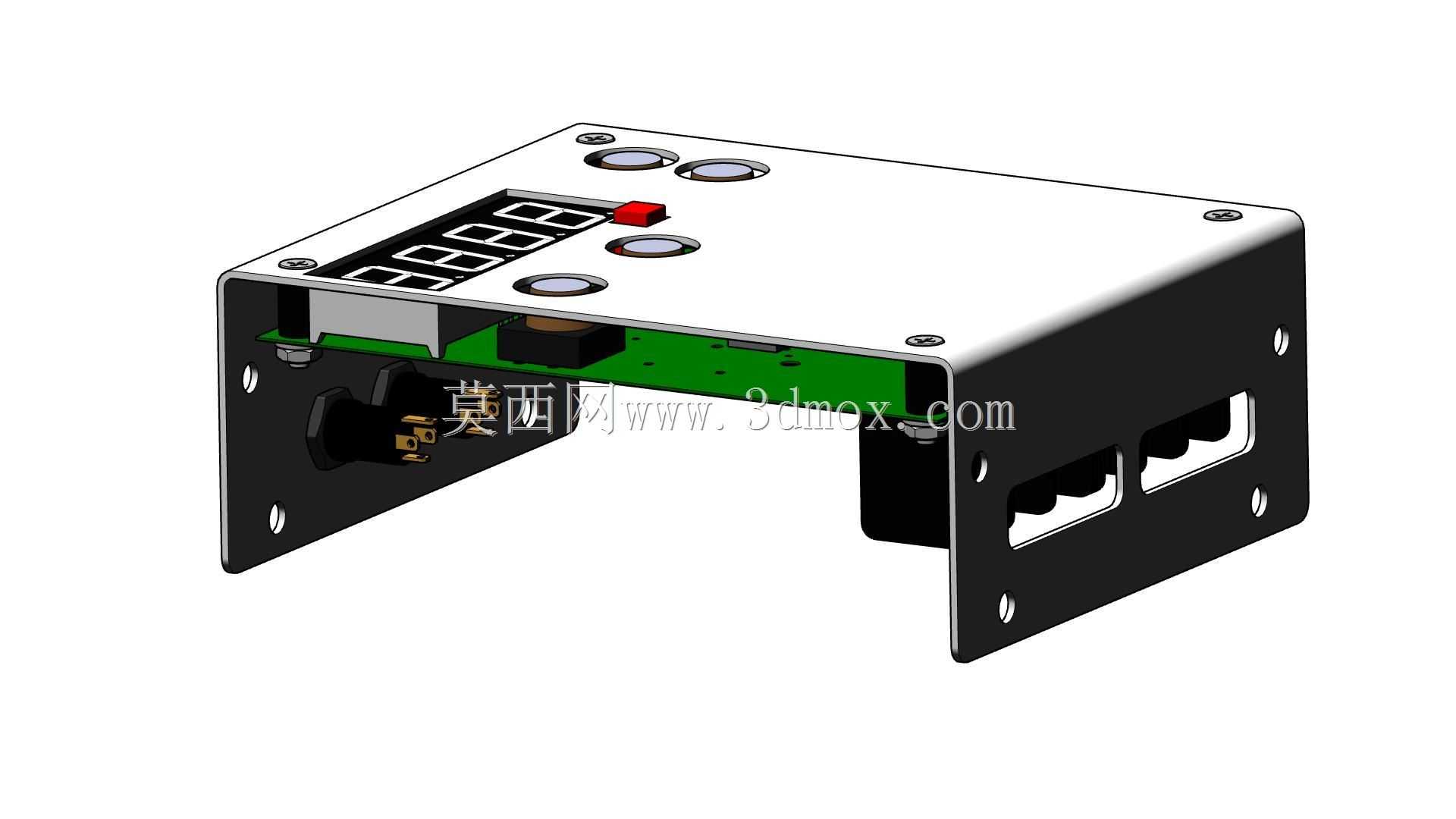

结构设计上，壳体采用薄钢板折弯拼接的工艺，整体做白色喷塑处理，兼顾了电气绝缘性能与墙面安装的视觉协调性。壳体正面预留了数显窗口与操作按键开孔，数显模块直接嵌入壳体内部，通过卡扣与内部安装筋位固定，不需要额外打胶固定，装配效率更高；按键采用轻触式设计，按键帽与壳体开孔之间预留了0.3mm的配合间隙，避免长期按压之后出现卡滞问题。壳体侧面预留了电源与负载的接线端口，端口采用下沉式设计，接线完成之后可以直接扣上防尘盖板，避免墙面落灰、厨房油烟侵入接线端子造成接触不良。壳体背部设计了两个葫芦形挂装孔，对应墙面打膨胀螺丝之后就能直接挂装，不需要额外的安装支架，挂装孔的位置做了局部压筋处理，提升了挂装位置的结构强度，避免长期使用之后挂孔变形导致装置脱落。

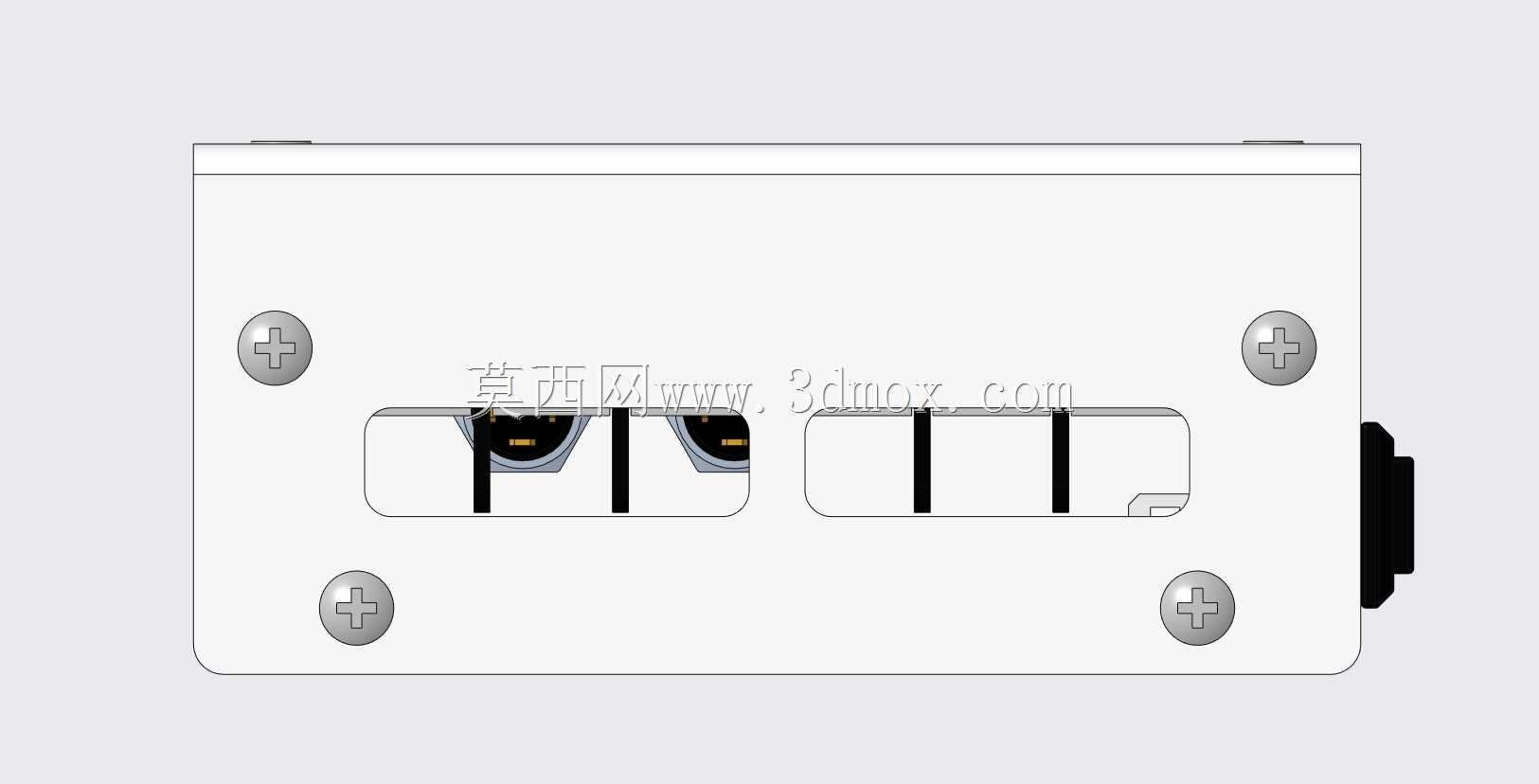

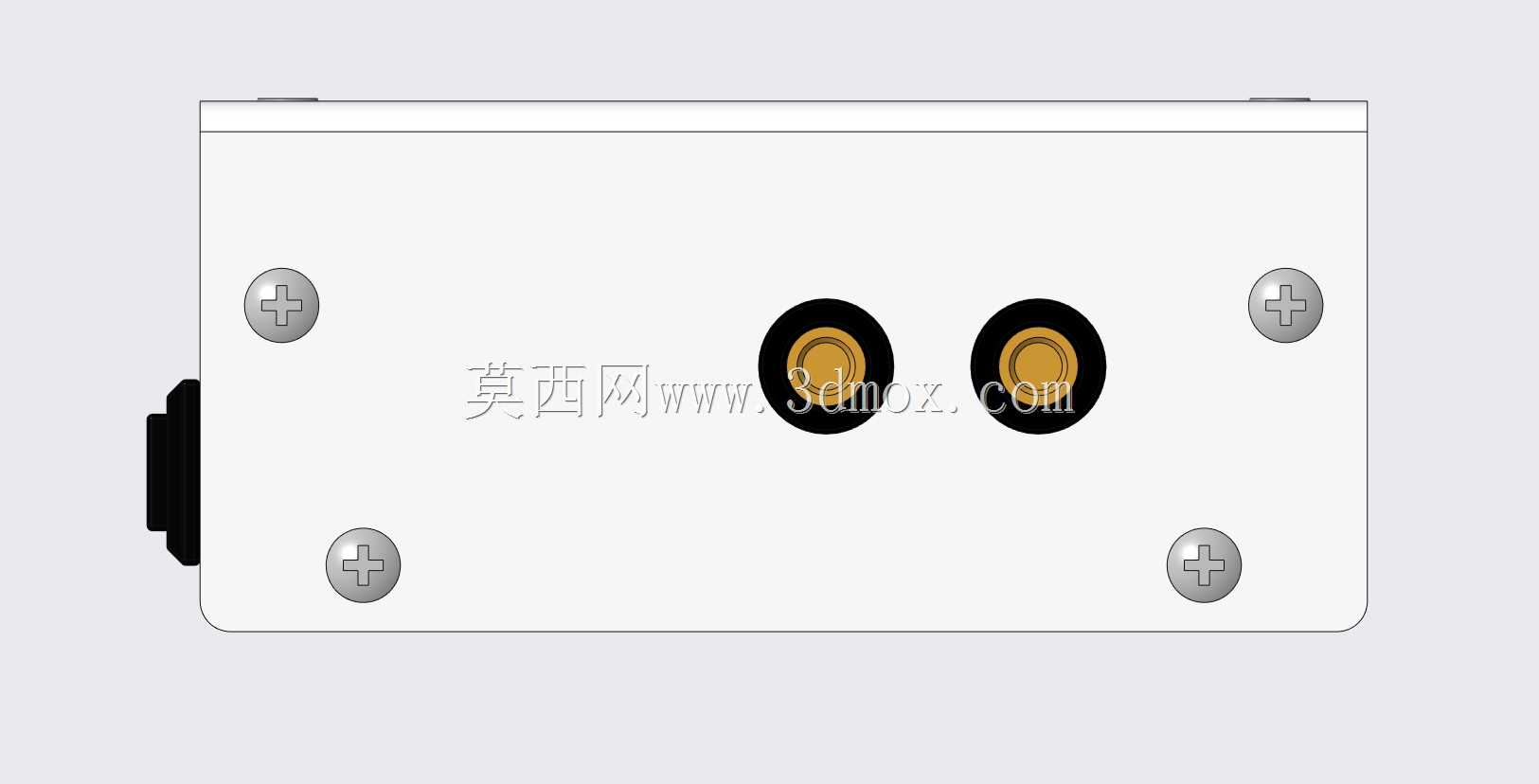

安装边界方面，装置整体厚度控制在60mm以内，凸出墙面的尺寸不会过多占用走廊、设备间的通行空间，壳体边角做了R3的圆角处理，避免安装维护过程中剐蹭施工人员。接线端口的位置距离壳体底部预留了20mm的走线空间，现场布线时不管是走明线还是穿暗盒，都有足够的空间做线缆弯曲预留，不会出现线缆弯折半径过小导致线芯断裂的问题。内部PCB板通过四个铜柱固定在壳体底面上，铜柱高度预留了8mm的散热间隙，继电器工作时产生的热量可以通过间隙自然流通散热，不需要额外加装散热风扇，既降低了运行噪音，也减少了故障点。壳体上的状态指示灯直接对应每一路继电器的输出状态，现场调试时不需要外接万用表就能直观判断每一路负载的通断状态，调试效率提升明显。

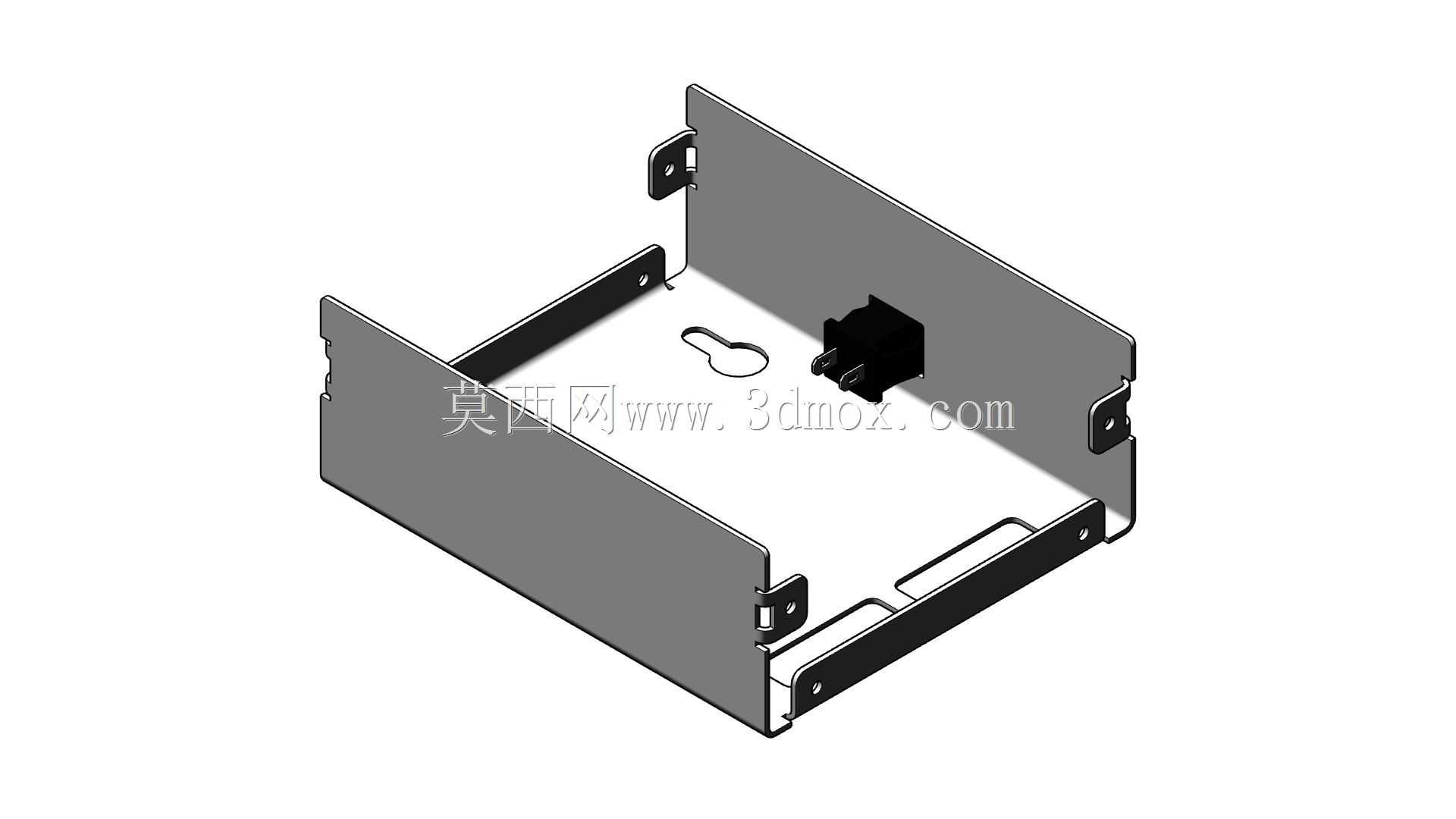

从结构建模的细节来看，壳体拼接处的卡扣位置做了导向斜角设计，装配时上盖可以顺着斜角滑入卡扣位，不需要大力敲击就能完成扣合，拆卸时用平口螺丝刀撬动预留的拆卸缺口就能轻松打开上盖，不会撬坏壳体喷塑层。侧面的手动开关采用嵌入式安装，开关帽与壳体表面齐平，避免日常清洁时误触开关改变运行状态。顶部的接线端子采用栅栏式设计，每个接线位都有清晰的标识刻印，现场接线时不会出现接错线序的问题，端子的压线螺丝采用M3规格，适配0.5-2.5平方的多股铜芯线，完全满足民用暖通场景的载流要求。
