蠕动式流体输送泵900系列结构设计

这款蠕动式流体输送结构，核心依托蠕动挤压的工作原理实现流体输送，在小流量精准输送场景中适配性极强，常见于实验室试剂加注、小型水处理药剂投加、食品级流体定量传输、医疗配套流体输送等对流体洁净度、输送精度有要求的工况，整个输送过程中流体仅接触泵管内壁，不会与泵体金属结构产生接触，从结构根源上避免了流体交叉污染、泵体结构被流体腐蚀的问题，适配多种材质的柔性泵管，可根据输送流体的化学属性、温度区间更换对应材质的管路，无需对泵体主体结构做调整。

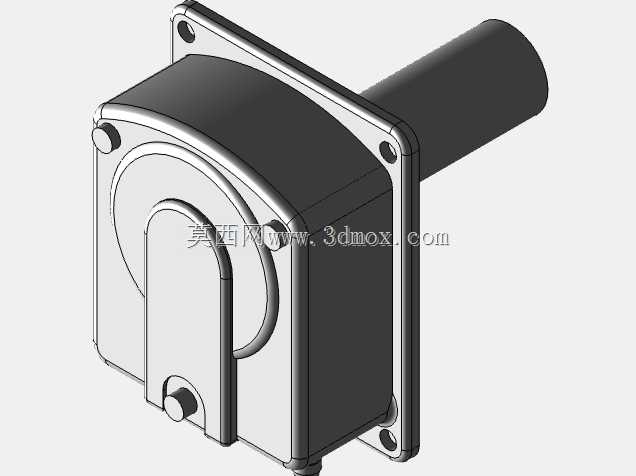

从结构设计逻辑来看，整体采用方形法兰安装基座搭配圆柱形泵腔延伸段的布局，安装法兰上预留四个对称布置的沉头安装孔，孔位间距遵循常规小型流体设备的安装孔距规范，可直接适配现有设备面板的预装孔位，不需要额外做转接板设计，安装时沉头孔可将固定螺栓的端头完全埋入法兰平面内，不会突出安装面干涉周边其他组件排布。泵腔主体采用圆弧过渡的方形外壳，边角位置全部做R角处理，既减少了加工过程中的应力集中问题，也能避免安装维护时尖锐边角划伤操作人员，外壳与法兰基座采用止口定位配合，装配时可快速对齐同轴度，减少装配调整的工作量。

核心的挤压工作区域设计为圆弧型走管槽，走管槽的曲率半径经过反复校核，既保证泵管在被滚轮挤压时能完全闭合实现截流，又不会因为挤压变形量过大导致泵管过早疲劳开裂，有效延长泵管的连续工作寿命。压管固定结构采用快拆式卡扣设计，不需要额外工具即可掀开压块完成泵管的更换与安装，日常维护效率远高于螺栓紧固的压管结构。驱动轴从圆柱形延伸段中心穿出，轴端做标准的扁位结构，可直接适配联轴器与驱动电机连接，也可搭配同步带轮实现远距离动力传输，轴与泵腔的衔接位置设计有内置密封槽，可加装骨架油封防止外界粉尘、水汽进入泵腔内部影响滚轮组件的运转顺畅度。

在安装边界的尺寸控制上，整个泵体的法兰边长控制在小型设备可容纳的范围内，圆柱形延伸段的长度适配常规面板厚度，安装后驱动轴端突出长度刚好满足标准联轴器的装配深度，不会出现轴长过短导致联轴器固定不牢、或是轴长过长浪费安装空间的问题。泵体外壳的壁厚经过强度校核，在满足结构刚性、承受泵管挤压反作用力的前提下尽可能做薄，控制整体重量，降低安装面板的承重负担，同时减少金属材料的使用量。滚轮组件采用多滚轮均匀排布的设计，运转过程中滚轮依次挤压泵管，输送流体的脉动更小，流量输出更平稳，相比少滚轮的同规格泵头，流体输送时的压力波动可降低四成以上，适配对流量稳定性要求更高的加注工况。

实际选型应用时，可根据所需的流量范围匹配对应内径的泵管，搭配对应转速的驱动单元即可覆盖从毫升级每小时到升级每小时的流量区间，不需要更换泵头主体。整个结构没有复杂的异形曲面，所有机加工面都采用常规的铣削、钻孔工艺即可完成加工，不需要特殊的定制刀具，加工成本可控，适合小批量配套生产。走管槽的内壁做光滑处理，没有凸起或毛刺，避免泵管在反复挤压过程中被局部磨损，压块与泵管接触的面也做圆弧过渡，不会切割损伤泵管外壁。在结构细节上，法兰与泵腔外壳的衔接位置做了排水槽设计，若有少量流体从管路接口溢出或是外界淋水，可顺着排水槽流出，不会积存在安装面位置导致法兰锈蚀。驱动轴的轴承位采用双轴承支撑设计，可承受一定的径向载荷，即使驱动端存在少量的同轴度偏差，也能保证泵头运转平稳，不会出现卡滞、异响的问题。
