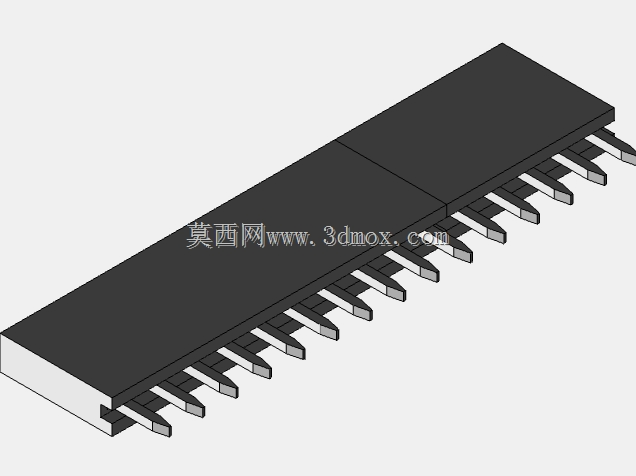

适配ArduinoNano的1x15排针母座结构

　　在嵌入式开发板的电路搭建场景里，这类1x15排针母座是ArduinoNano板卡实现外接扩展的核心接插部件，日常做原型验证、小批量功能板卡调试时，它承担着板卡与外接模块之间的信号、电源通路连接作用，不用焊接就能快速实现线路对接，反复插拔也能保持接触稳定性，是开源硬件开发、小型智能设备电路组装里用量极大的基础连接元件。做这个结构的三维建模时，首先要卡准的就是引脚间距的公差，单排15个引脚的中心距严格遵循2.54mm标准排针间距，这个尺寸是行业通用的接插件规范，一旦出现0.1mm以上的偏差，实际装配时就会出现插针错位、无法完全插入的问题，建模时每一个引脚槽的位置都要和公头排针的尺寸做匹配校验，母座内部的接触弹片腔体要预留合理的插拔间隙，既不能间隙过大导致接触电阻升高、信号传输不稳，也不能间隙过小造成插拔力过大，多次插拔后磨损弹片降低使用寿命。

　　从外形结构来看，母座的绝缘基座采用耐高温的工程塑料材质建模，基座的整体宽度、厚度都要匹配ArduinoNano板卡的边缘安装空间，基座底部要做平整的贴合面，保证焊接到PCB板上时不会出现虚焊、倾斜的问题，每个引脚对应的焊盘位置要和PCB封装的焊盘尺寸完全对齐，避免出现焊盘偏移导致的焊接不良。两侧的引脚伸出长度要控制在合理范围，既要保证插入公头排针后有足够的接触深度，又不能伸出过长导致和板卡上其他元件产生空间干涉，很多新手做建模时容易忽略母座基座的高度尺寸，实际装配时如果基座高度过高，会导致板卡堆叠时上层模块和下层板卡之间的间隙不足，挤压周边的电容、电阻元件，造成元件损坏或者线路短路。

　　从安装边界的角度考虑，建模时要给母座周边预留足够的操作空间，尤其是插拔方向的前方不能有过高的元件遮挡，否则调试时插拔外接模块会非常不便，母座两侧的固定卡位也要做出来，部分应用场景里会用到带锁扣的连接线，卡位结构能避免设备震动时接插件松脱。这类排针母座除了用在ArduinoNano板卡上，也广泛适配所有采用2.54mm间距单排排针的电路连接场景，做结构设计时不能只盯着单一板卡的适配，要兼顾通用接插件的互换性，所有尺寸都要符合行业通用的接插件标准，这样建出来的模型不管是做板卡布局仿真，还是做整机结构的干涉检查，都能直接调用，不用反复调整尺寸。

　　建模过程中还要注意绝缘基座和内部金属接触件的装配关系，金属接触件是嵌在塑料基座内部的，建模时要体现出嵌装的结构层次，不能把两个部分做成一体，否则后续做装配仿真、BOM清单导出时会出现错误。接触弹片的弧形接触部位要还原实际的结构形态，这个部位是保证电连接可靠性的核心，弧形的弧度大小直接决定了插拔力和接触压力，弧度太大接触压力不足，震动环境下容易出现接触瞬断，弧度太小插拔力过大，多次插拔后弹片容易产生塑性变形失去弹性。另外母座的引脚焊端要做合理的倒角处理，实际生产中这个倒角是为了插件时能顺利对准PCB的焊盘孔，建模时还原这个细节，能让模型在做装配工艺仿真时更贴近真实生产场景，不会出现引脚无法插入焊盘孔的错误。在做整机结构设计时，这类接插件的位置排布直接影响整个设备的装配效率，把母座模型的所有安装边界、外形尺寸做精准，结构工程师在排布板卡位置、设计外壳开孔时就能提前规避干涉问题，不用等到打样后才发现接插件和外壳立柱、加强筋撞位，大幅减少打样迭代的次数。很多开源硬件项目里，开发者会根据自己的功能需求扩展不同的模块，精准的排针母座模型能帮助开发者在设计阶段就确认各个扩展模块的安装位置，提前规划走线空间，避免后期组装时出现线路挤压、模块装不上的问题。
