可塑形通讯线缆接口防护保护帽结构

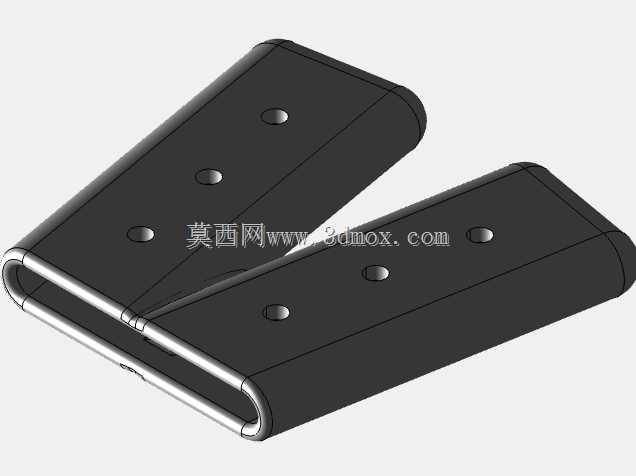

　　在通讯基站布线、室内弱电施工、户外通讯线路接驳的现场作业场景里，裸露的金属插芯、线缆端头很容易因为磕碰、进灰、受潮出现接触不良甚至芯体损坏的问题，这类可塑形保护帽就是针对这类场景开发的端头防护构件，主要套在通讯线缆的预制接头、转接端子外侧，在运输、存储、临时布设阶段给端头提供物理防护。从结构设计来看，这款保护帽采用对折式的包覆结构，主体为两片对称的硬质防护壳，侧边通过一体成型的弯折连接带实现开合，不需要额外加装铰接销轴，既减少了装配零件数量，也避免了小零件脱落遗落的现场问题。防护壳的内轮廓完全匹配对应规格通讯接头的外形尺寸，安装时顺着接头推入即可，壳体内侧预留的微小过盈量可以让保护帽牢牢卡在接头外侧，不会因为施工中的拖拽、晃动出现松脱。壳体表面均匀分布的三个圆形沉孔，并非用于穿接螺丝，而是为了适配塑形调整的需求——当遇到非标准尺寸的接头、或者需要在接头处预留少量线缆弯折空间时，可以通过这几个点位施加局部压力，让壳体产生可控的塑性形变，贴合不同的端头轮廓，不需要额外定制特殊规格的防护件，大幅降低了现场施工的配件备货种类。

　　从安装边界来看，这款保护帽闭合后的整体轮廓为圆角长条形，边缘全部做了R3以上的圆角处理，不会在穿线、布设过程中刮伤线缆外皮，也不会划伤施工人员的手部；对折后的侧边接缝处做了错位搭接结构，扣合后缝隙小于0.2mm，可以阻挡大部分施工场景下的浮尘、飞溅水滴进入接头位置，满足IP40左右的基础防护等级要求。设计过程中没有采用全封闭的筒式结构，而是选择了两片式可开合结构，主要是考虑到现场施工时的操作效率：筒式保护帽需要从线缆端头穿入，对于已经完成端接的线缆来说拆装非常麻烦，而这种对折式结构可以在任何时候直接扣在接头上，拆除时只需要掰开侧边即可，单人操作不需要额外工具，单点位安装时间不超过5秒，非常适合大规模布线施工时的批量使用。

　　壳体的厚度控制在1.2mm，既保证了足够的结构强度，在受到常规外力挤压时不会出现开裂、变形压到内部接头，也不会因为壁厚过大导致整体尺寸臃肿，在多根线缆并排布设时不会因为保护帽的体积问题出现排布间隙过大、线槽利用率下降的问题。材质选择上适配了可塑形的改性硬质材料，在常温下具备足够的刚性，在局部施加压力时又能产生不可逆的塑形形变，不会像弹性材料那样出现回弹，调整完形状后可以保持固定的包覆轮廓，适配不同的接头外形。在实际的通讯施工场景中，这类保护帽除了用于成品接头的防护，也可以临时用在线缆裁切后的端头位置，扣合后可以防止线缆内部的芯线散开，同时避免铜芯暴露在空气中氧化，在布线完成后统一拆除即可，不需要额外做端头包裹处理。

　　对比传统的橡胶保护套，这种硬质可塑形保护帽不会因为长期受紫外线照射出现老化开裂，在-20℃到60℃的户外环境下都能保持结构稳定，适合北方冬季施工、南方夏季户外作业的不同工况。壳体表面的沉孔设计还可以作为标记点位，施工人员可以用记号笔在沉孔位置标注线号、回路信息，不需要额外粘贴标签，避免标签在施工过程中被刮蹭脱落，后期查线时可以直接通过保护帽上的标记识别线路，提升后期运维的效率。在结构建模过程中，重点验证了弯折连接带的疲劳寿命，经过上百次开合测试后连接带不会出现断裂，扣合后的错位搭接结构也不会出现缝隙变大的问题，保证重复使用的可靠性；同时对壳体的塑形变形量做了仿真验证，在沉孔位置施加15N的压力时，壳体局部变形量可以达到0.8mm，足以适配常规的尺寸公差范围，不会因为压力过大导致壳体整体开裂。
