可塑形通讯设备接口防护端盖结构

　　在户外通讯基站、便携通讯终端、工业通讯模组的布设与日常运维场景中，接口与外露接线端的防护一直是容易被忽略却直接影响设备运行寿命的环节。这类可塑形保护帽，主要用于通讯设备外露接线端子、模块对接端的物理防护，隔绝户外环境中的粉尘、水汽、凝露对金属接插件的侵蚀，同时避免布设过程中硬物磕碰导致的接插件变形、引脚弯折问题。不同于常规硬塑防护帽的固定适配局限，可塑形的材质特性让它可以适配一定尺寸公差范围内的不同规格接线端，在现场施工遇到接口尺寸存在小幅偏差、或是同区域有多种相近规格端子需要防护时，不需要额外携带多种型号的防护配件，单款配件就能覆盖多数常规防护需求，大幅降低现场运维的配件备货压力。

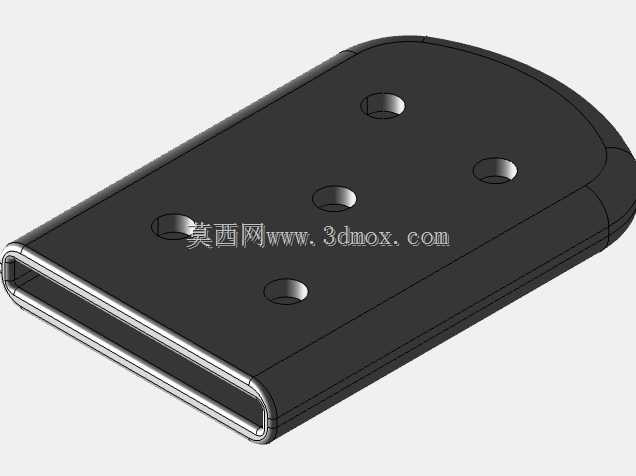

　　从结构设计来看，这款保护帽采用一端开口的半封闭腔体结构，主体外形做了圆角过渡处理，没有尖锐的棱角，一方面是避免安装过程中棱角刮伤操作人员的手部或是通讯设备的线缆外层绝缘皮，另一方面圆角结构也能降低应力集中，在受到侧面外力挤压时，应力可以沿着弧面均匀分散，不会像直角结构那样在边角位置出现应力断裂的问题。帽体上均匀分布的五个沉头安装孔，是用于防护帽的辅助固定，当防护帽套在对应端子上之后，可以通过螺丝穿过安装孔将防护帽固定在设备的安装基板上，避免设备运输、震动过程中防护帽出现松脱掉落的情况；沉头孔的设计可以让螺丝安装完成后，螺丝头部完全没入帽体平面，不会出现凸起，既避免了凸起的螺丝头剐蹭周边线缆，也能让防护帽的安装面保持平整，和设备基板贴合更紧密，减少缝隙的产生。

　　设计过程中，腔体的内部尺寸做了适配性的公差预留，内壁和被保护端子之间保留了0.3-0.5mm的间隙，这个间隙既可以保证防护帽能够顺畅套入端子，不会因为尺寸过紧导致安装困难，也不会因为间隙过大导致防护帽出现晃动、防护失效的问题；开口位置做了一圈卷边强化处理，因为日常拆装过程中开口位置是受力最集中的区域，卷边结构可以提升开口位置的结构强度，避免多次拆装之后开口位置出现开裂、变形的问题。可塑形的材质选择，也让这款防护帽具备一定的形变恢复能力，当受到轻微的外力挤压时，帽体可以产生小幅形变卸掉外力，在外力消失之后能够恢复到原有形状，不会像脆性材质那样一撞就裂，很适合户外通讯设备这种经常会遇到磕碰、震动的使用场景。在安装边界的考量上，这款保护帽的整体厚度控制在较薄的区间，不会占用过多的设备内部安装空间，对于通讯设备这类内部空间紧凑、布线密度高的场景来说，薄型的设计不会和周边的线缆、其他电子元件产生干涉，安装完成后不会影响设备内部其他组件的正常布设。五个安装孔的位置排布经过了受力优化，中心位置设置一个安装孔，四个角位置各设置一个，这样的排布方式可以让固定螺丝的锁紧力均匀分布在整个帽体上，不会出现某一侧锁紧力过大导致帽体翘边、和基板之间出现缝隙的问题，保证防护的密封性。

　　实际使用过程中，这类防护帽除了基础的物理防护作用之外，也能在一定程度上起到绝缘隔离的作用，避免外露的接线端子意外接触到金属构件导致的短路问题，对于工业场景下的通讯设备来说，这种额外的绝缘防护可以进一步提升设备运行的稳定性。不同于一次性的防护胶套，这款硬质可塑形的保护帽可以反复拆装使用，在设备检修、线路调整的时候，可以将防护帽拆下，操作完成之后再重新装回，不需要每次检修都更换防护配件，长期使用的成本更低。在建模过程中，腔体的拔模角度做了合理设置，既方便后续的注塑生产脱模，也不会因为拔模角度过大导致腔体内部尺寸出现过大的锥度，影响和端子的配合精度；外表面的平整设计也方便后续在防护帽表面粘贴标识标签，用来标注内部端子的功能、线路编号，方便后期运维的时候快速识别对应线路，不需要拆开防护帽就能确认端子信息，提升运维效率。
