牙科压缩系统用止回式阀件结构设计

　　在牙科诊疗设备的气动供给系统中，压缩空气的流向管控直接关系到诊疗器械的工作稳定性与供气回路的安全性，这款止回阀正是适配牙科压缩机输出端的核心管路控制元件，主要用于阻断压缩空气的反向回流，避免停机状态下管路带压气体倒灌进入压缩机腔体，造成叶轮反转、密封件过早损耗，同时也能维持诊疗端管路的残余压力稳定，减少再次启动时的压力建立等待时间，适配牙科综合治疗台、牙科喷砂洁牙设备等对供气压力稳定性要求较高的终端用气场景。

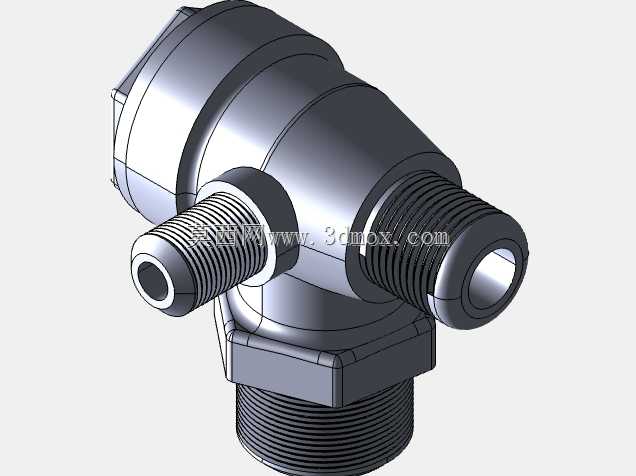

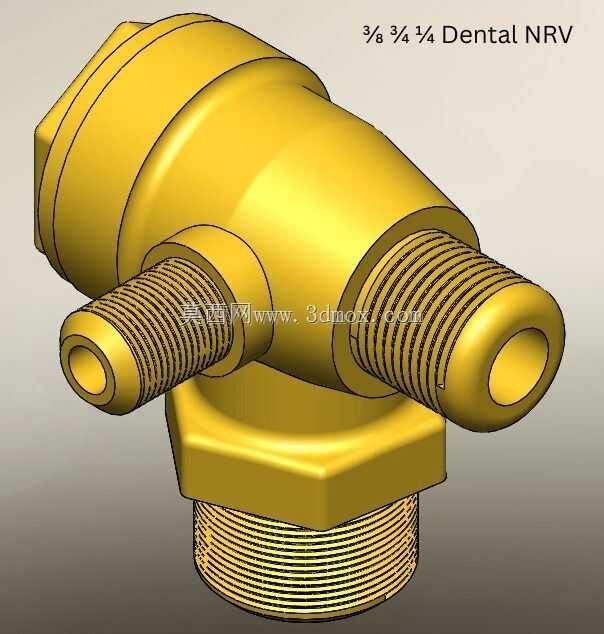

　　从结构设计来看，这款阀件采用了三通式的接口布局，三个外螺纹接口分别对应压缩机排气端、下游用气端以及泄压旁路的连接需求，接口处的螺纹规格统一采用通用管螺纹标准，能够直接匹配牙科设备常用的供气软管与硬管接头，无需额外加工转换接头，降低现场安装的适配成本。阀体主体采用回转体为主的构型，中部为阀瓣与复位弹簧的容纳腔，腔体壁厚经过受力校核，能够承受牙科压缩机常规输出的0.4-0.8MPa工作压力，不会出现腔体鼓胀或者开裂的问题；三个接口沿腔体径向与轴向分布，其中轴向下方的接口为进气端，直接对接压缩机的排气出口，侧方与斜上方的两个接口分别对接下游供气回路与泄压支路，这种布局能够让正向流动的压缩空气直接推动阀瓣开启，流道转折角度小，气流通过时的压力损失控制在较低水平，不会因为阀件的接入造成压缩机输出压力的明显衰减。设计过程中重点考虑了牙科设备的安装空间限制，整体阀体的最大径向尺寸控制在紧凑范围内，三个接口的伸出长度经过优化，既保证了螺纹连接的有效啮合长度，又不会因为接口过长造成安装时与周边压缩机壳体、管路固定件发生干涉；阀体外部的六角结构位于腔体下部，刚好对应进气接口的根部位置，安装时可以用普通开口扳手直接卡持该位置完成拧紧操作，不需要额外设计工装夹持位，兼顾了加工便利性与安装操作性。

　　阀瓣的密封面采用锥面配合结构，相比平面密封能够在反向压力作用下实现更均匀的密封比压，即使压缩空气中携带少量的润滑油雾与冷凝水，也能保证可靠的密封效果，不会出现反向泄漏的问题；复位弹簧的刚度经过匹配，正向通气时在额定流量下阀瓣能够完全开启，不会因为弹簧刚度过大造成气流节流，反向受压时能够快速推动阀瓣落座，切断回流路径，响应速度满足牙科设备频繁启停的使用工况。从安装边界来看，这款阀件安装时需要保证进气端的接口垂直向上对接压缩机排气口，其余两个接口的朝向可以根据周边管路的走向做小范围调整，只要不影响扳手操作空间即可；阀件整体重量较轻，不需要额外设置固定支撑，依靠螺纹连接的强度即可承受工作时的气流振动，不会出现接口松动的问题。

　　流道内部的过渡位置全部做了圆角处理，避免直角结构造成的气流啸叫，这一点对于牙科诊疗场景尤为重要，能够降低设备运行时的气动噪声，提升诊疗过程的环境舒适度。另外，阀体的外表面没有多余的凸起结构，日常清洁维护时可以直接擦拭表面，不会出现积尘的卫生死角，符合牙科诊疗设备的清洁要求。在实际选型匹配时，这款阀件的额定通径能够满足单台牙科压缩机带动两到三台综合治疗台的供气流量需求，不会出现供气流量不足的问题；如果是多台治疗台并联的供气系统，也可以将多个同规格阀件并联安装在汇流板上，实现多路供气的独立止回控制，扩展应用的灵活性较强。
