空气分配系统用圆形花阀结构设计

在工业气动系统、集中供气配套、工艺空气分配管路的实际搭建场景中，这类圆形花阀是气路通断与流量分配环节的专用配套元件，区别于常规直通式截止阀、球阀的结构形态，它采用扁平环形的主体构型，专门适配安装空间轴向尺寸受限、需要沿环形界面完成气路通断控制的特殊工位。从实际使用场景来看，这类阀件常应用在多工位气动工装的分气盘配套、环形气路的节点控制、小型空分配套设备的支路调节环节，相比传统柱状阀件，它的安装贴合度更高，不需要在管壁侧面预留突出的操作空间，能够直接嵌入环形安装基面完成装配，大幅压缩气路组件的整体排布体积。

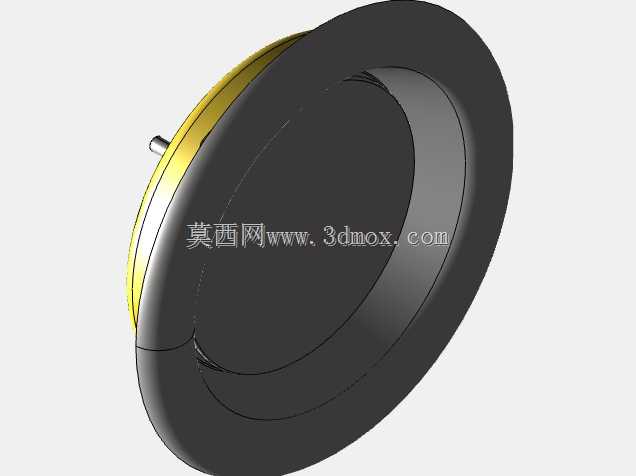

从功能特性上看，该阀件的核心作用是完成空气分配系统内的气路通断切换，主体采用环形盘式结构，外圈设置有定位密封边，能够与对接的基座端面形成完整的密封配合面，避免气路工作时出现压力泄漏；侧边伸出的细小轴杆是阀件的操作驱动端，既可以连接手动拨杆完成手动调节，也可以适配小型气动执行器、电磁驱动组件实现远程自动控制，适配不同自动化程度的气路系统需求。阀体内侧的环形过流通道经过流道优化，没有突兀的折角与截面突变，能够降低压缩空气流过时的压力损失，减少气路工作时的紊流噪音，在常规0.4-0.8MPa的工业供气压力区间内，能够保持稳定的通断状态，不会因为气压波动出现自行移位、密封失效的问题。

从设计思路层面拆解，这款阀件的构型完全围绕环形安装场景的边界约束展开：首先是主体采用大直径薄盘结构，将过流通道沿环形方向均匀布置，相比同通流能力的直通阀，它的轴向安装厚度可以缩减60%以上，特别适合安装在两个环形对接盘面之间，不需要额外设计旁通管路；其次是密封结构采用端面密封形式，将密封槽直接开设在阀盘的贴合端面上，安装时只需要保证两端面的平行度与压紧力，就能实现可靠密封，相比径向密封结构，它对安装孔的同轴度公差要求更低，能够降低配套基座的加工精度要求，减少整套组件的加工成本。驱动端的轴杆采用偏心布置设计，转动轴杆时可以带动内部的阀片沿环形轨道转动，实现过流孔的对齐与错位，完成气路的通断控制，这种驱动结构的转动行程小，操作力矩低，手动操作时不需要施加过大的作用力，搭配自动执行器时也可以选用更小扭矩的驱动元件，降低配套成本。

关于外形尺寸与安装边界，这款阀件的主体外径适配常规环形气路的安装基面尺寸，安装时需要在对接基座上预留与阀体外径匹配的环形沉槽，沉槽的深度需要与阀体的轴向厚度匹配，保证装配后阀盘端面与基座端面齐平，不会出现突出或凹陷影响密封效果；侧边伸出的驱动轴杆需要预留足够的转动空间，轴杆的转动角度范围为0-90度，对应阀件的全关到全开状态，安装时需要在轴杆周边预留不小于轴杆长度1.2倍的操作空间，避免转动时与周边管路、结构件发生干涉。阀体与基座的连接采用周向均布的隐藏式固定点，固定孔位沿阀盘外圈均匀排布，安装时可以从端面直接拧入固定螺丝，不需要在阀体侧面设计连接法兰，进一步压缩了阀件的径向占用空间。在实际选型配套时，需要注意阀件的过流面积与支路气路的流量需求匹配，该阀的环形过流通道总通流面积等效于同规格通径的直通阀，能够满足单支路1000L/min以内的压缩空气输送需求，适配大多数中小型空气分配系统的支路控制要求。另外，阀件的运动部件之间预留有合理的配合间隙，在常规工业环境下使用时，不会因为空气中的少量水汽、尘埃出现卡滞问题，配合面采用耐磨材质配对，长期反复操作也不会出现过度磨损导致的密封失效，能够满足工业场景下长期稳定运行的要求。
