V4F2HEPA应急呼吸防护面罩结构设计

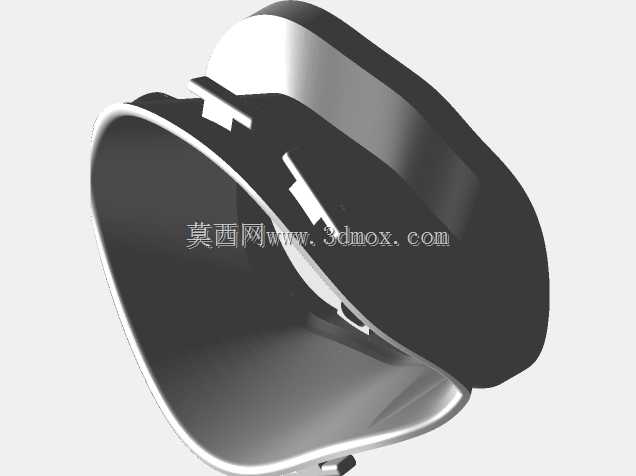

这款呼吸防护装置的核心设计目标，是在应急场景下为使用者提供可靠的颗粒物阻隔能力，同时解决长时间佩戴呼吸面罩普遍存在的憋闷、面罩内积雾问题。从结构逻辑来看，整套装置采用侧置过滤单元的布局，过滤芯水平布置在面罩主体的侧方，与面部贴合区域采用软质密封结构，通过绑带实现与面部的压紧密封，避免未经过滤的空气从贴合缝隙进入呼吸区。

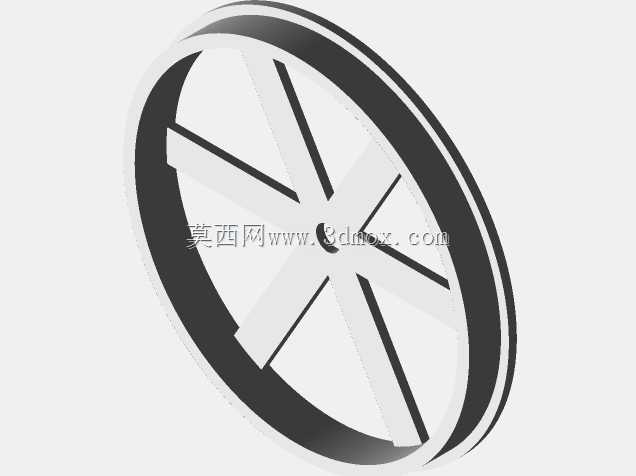

在气路设计上，装置内部设置了独立的进气阀与排气阀，进气端完全连通过滤芯侧，外界空气仅能通过HEPA过滤芯完成过滤后进入面罩内部，排气阀则采用单向导通结构，仅在使用者呼气时开启，将面罩内积聚的二氧化碳、呼出的水蒸气直接排出到外部环境，不会在面罩内部形成滞留。这种阀组布局相比无阀结构的面罩，能大幅降低呼气阻力，使用者在持续佩戴过程中，不会因为反复吸入呼出的废气产生头晕、闷热感，同时也能减少面罩内壁因为水汽凝结产生的视野遮挡问题，适配需要长时间佩戴的使用场景。

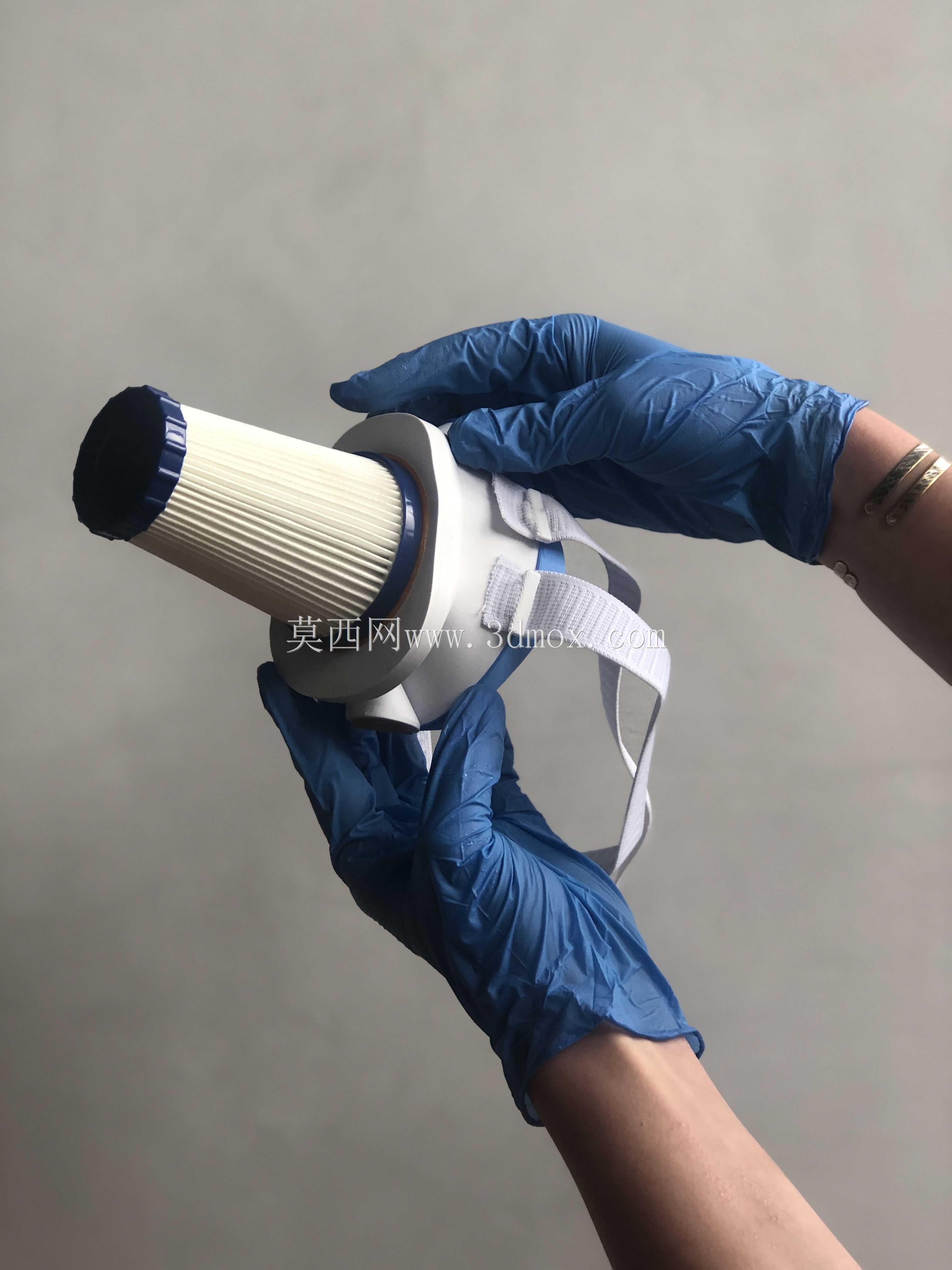

过滤单元的适配设计上，结构完全匹配市售标准规格的F2级HEPA折叠滤芯，滤芯的安装接口采用卡扣式结构，不需要额外工具即可完成滤芯的更换操作，滤芯的有效过滤面积经过匹配计算，在额定呼吸流量下，对0.3微米级颗粒物的过滤效率满足N95、P95、R95级防护的过滤要求，能够阻隔携带病原体的飞沫、气溶胶等有害颗粒物，适用于呼吸道传染病暴露环境下的应急防护需求。需要明确的是，该装置属于应急原型结构，未经过正规医疗器械的临床验证，仅作为紧急情况下的临时防护替代方案，不能替代合规的医用级防护装备。

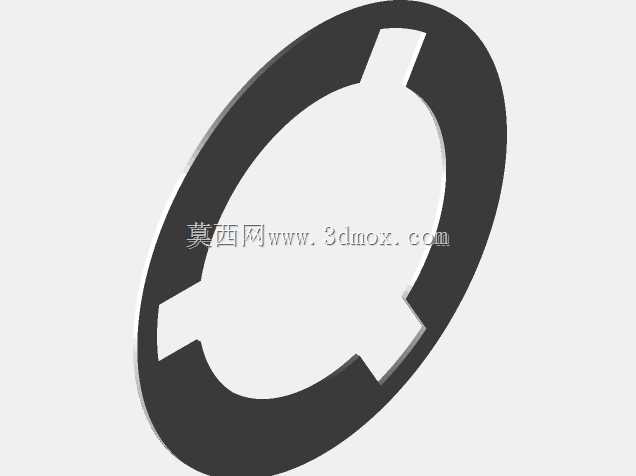

从3D打印适配的角度来看，面罩主体的刚性结构部分可采用常规PLA、PETG等常见3D打印材料制作，与面部接触的密封垫圈、阀组的密封瓣片则需要采用柔性TPU材料打印，保证密封部位的贴合度与阀片的启闭灵活性。整套结构的安装边界充分考虑了家用级FDM3D打印机的成型尺寸，所有分体部件的最大轮廓尺寸均不超过200mm，不需要大尺寸打印设备即可完成全部零件的制作，各部件之间的装配采用过盈配合加卡扣的连接方式，不需要额外的金属紧固件即可完成整机组装，打印完成后仅需要去除支撑、打磨配合面即可投入使用，适合在供应链中断的紧急场景下快速制作部署。

佩戴适配方面，绑带采用可调节的弹性织带结构，能够适配不同头围的使用者，面罩主体的轮廓经过人体工学优化，贴合面部的曲线匹配亚洲成年人的面部轮廓特征，在鼻梁、颧骨位置的密封边做了加厚处理，减少佩戴时的局部压迫感，同时避免说话、面部动作时产生的密封缝隙。过滤芯的安装位置避开了正面视野区域，佩戴后不会对前方视线产生遮挡，使用者可以正常完成视物、操作工具等动作，不会因为装置的布置影响正常作业。

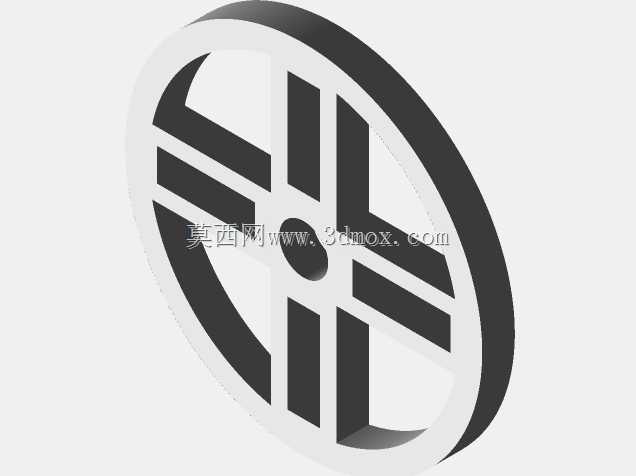

在结构强度设计上，过滤芯的安装座做了环形加强筋结构，能够承受滤芯安装时的插拔力，同时在使用过程中不会因为意外碰撞导致滤芯脱落；阀组的安装位置设置在面罩下部，呼气时的气流方向朝向斜下方，不会向上冲击眼部区域，也不会因为呼气气流导致佩戴的眼镜起雾。整套结构的气流通路经过流道优化，进气路径的转角均做了圆弧过渡，减少气流通过时的阻力，在正常呼吸频率下，进气阻力控制在人体可舒适接受的范围内，不会因为阻力过大导致呼吸费力。
