带一英寸接口的十英寸液体过滤外壳结构

在制药纯化水输送、食品饮料流体灌装、精细化工小流量料液预处理这类对管路洁净度有明确要求的场景里，这类小规格液体过滤器外壳是管路系统中出镜率极高的部件，它不需要承担大流量干线的过滤负荷，更多是布置在终端用水点前、设备进料支管段，拦截流体中裹挟的细小颗粒杂质、密封碎屑或是管路老化脱落的微量异物，避免杂质进入后续精密计量设备、灌装阀头或是反应腔体，造成部件卡滞、产品批次污染这类生产事故。

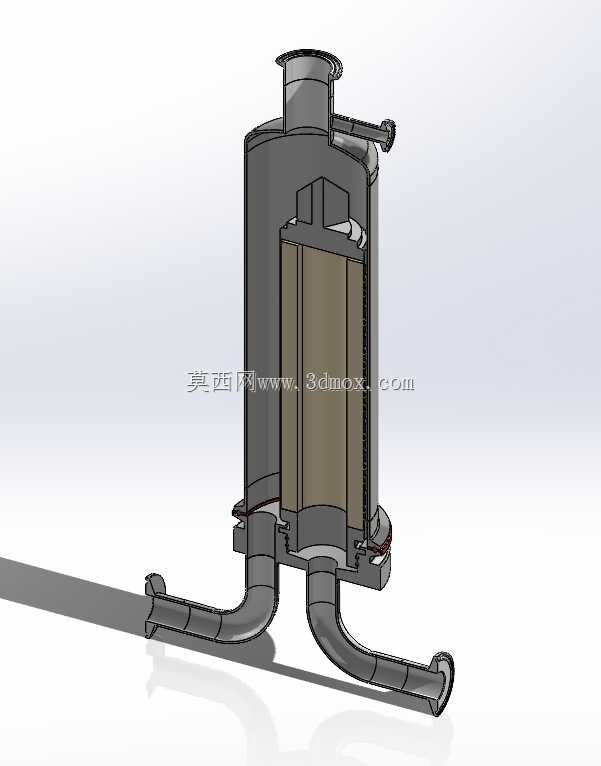

从结构设计逻辑来看，这款外壳采用了立式筒状承压结构，主体腔体做了等径直筒设计，相较于锥底或是异形腔体，直筒结构的内部流道更顺畅，流体进入腔体后不会出现明显的涡流死区，能减少杂质在腔壁的附着残留，也方便后续拆开滤芯后的内部清洗作业。腔体顶部设置的小口径接口是排气口，在设备初次启泵冲液的时候，腔体内积存的空气可以通过这个接口完全排出，避免气阻造成的流量不稳、过滤效率波动问题，日常维护时也可以通过这个接口接取样阀，实时检测过滤后流体的洁净度，判断滤芯是否需要更换。

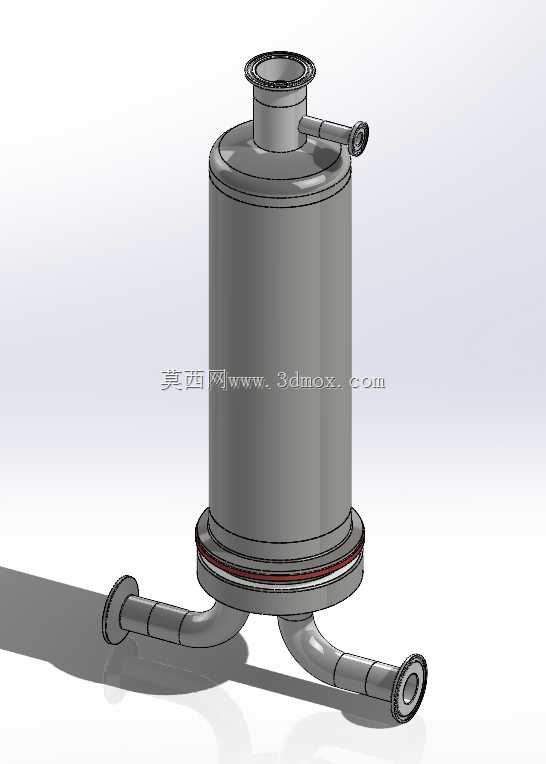

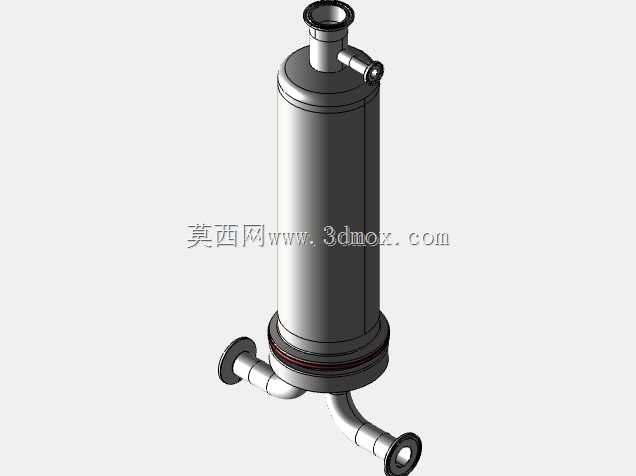

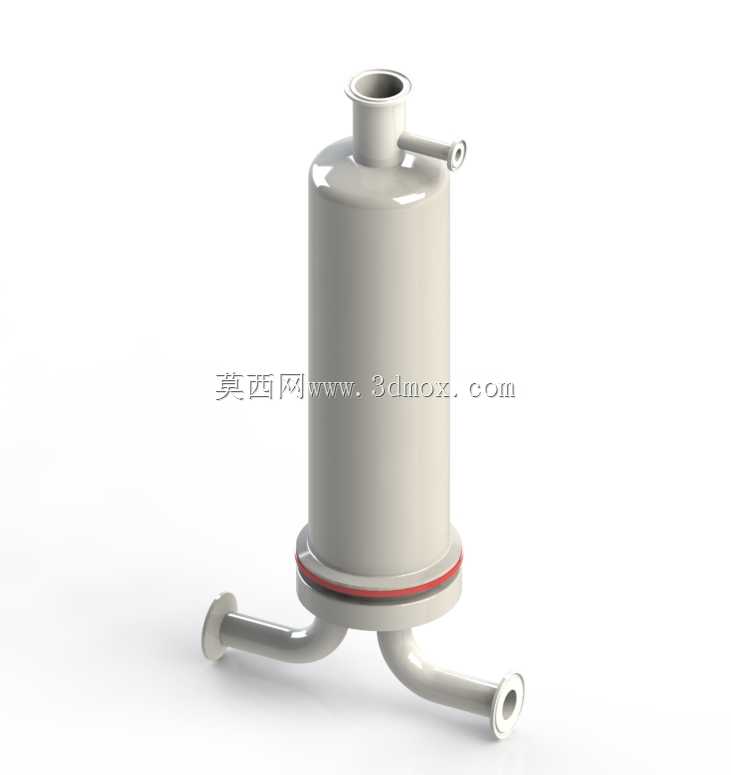

底部的进出液接口采用了侧进侧出的布管方式，两个一英寸接口的中心距、伸出长度都做了统一的安装边界限定，对接现场管路的时候不需要额外调整管线走向，直接通过标准卡箍或是螺纹对接就能完成装配，接口的端面做了平口密封处理，搭配对应规格的密封垫圈就能满足承压密封要求，不会出现渗漏问题。腔体中部的密封环带是快开结构的密封位，采用抱箍锁紧的方式连接筒体和下盖，不需要借助大型拆装工具，日常更换滤芯的时候，松开抱箍就能将下盖连同内部滤芯支撑组件一起抽出，单人就能完成维护操作，大幅降低支线管路的运维时间成本。

尺寸设计上，十英寸的腔体高度刚好适配行业通用的十英寸标准滤芯，不管是PP熔喷滤芯、线绕滤芯还是小型活性炭滤芯，只要是对应长度规格的标准件都能直接装入，不需要定制特殊尺寸的滤芯，能大幅降低后期的耗材采购成本。筒体的壁厚经过承压校核，能满足常规低压流体输送工况的压力要求，筒体内壁做了圆弧过渡处理，所有和流体接触的转角位置都没有直角死角，避免杂质积存造成的细菌滋生或是物料残留，完全符合卫生级流体设备的设计要求。

安装边界方面，这款外壳的底部两个接口的高度、顶部排气口的朝向都做了标准化设计，安装时只需要在对应管路位置预留出筒体直径加上两侧操作空间的安装位，同时在筒体正下方留出足够的抽拉空间用于更换滤芯即可，不需要额外做复杂的支架定制，外壳本身自带的安装支脚可以直接固定在墙面支架或是设备机架上，固定点的受力经过校核，满液状态下也不会出现倾斜变形。在实际选型搭配的时候，只需要根据处理流体的化学特性选择对应材质的密封件，就能适配不同性质的流体过滤需求，不管是水性介质还是弱腐蚀性的化工料液，都能稳定运行。
