牙科口内扫描用种植体扫描杆结构设计

　　在口腔种植修复的临床流程中，口内扫描环节的精度直接决定了后续修复体的就位贴合度与咬合匹配度，本次设计的扫描杆正是适配种植体口内扫描流程的专用定位配件，主要用于替代传统印模材取模环节，通过光学扫描设备捕捉扫描杆的空间位置，反向推导种植体在颌骨内的植入角度、深度与三维坐标，为后续上部修复结构的设计提供精准的基准数据。从实际临床使用场景出发，扫描杆需要直接接入患者口内，安装在已完成骨结合的种植体上端，因此整体外形设计充分考虑了口内操作的空间限制，杆身采用收窄的锥度过渡形态，从底部与种植体对接的配合端向上逐步收窄，既能够避开邻牙的遮挡，保证光学扫描设备可以从多个角度完整捕捉杆身的标识特征，也能减少对患者口腔软组织的刺激，降低张口度要求，适配后牙区等操作空间狭小的种植位点扫描需求。

　　设计过程中针对不同品牌种植体的接口差异做了适配性结构优化，底部的对接端严格匹配对应种植系统的连接接口公差，安装后无径向晃动与轴向窜动，避免扫描过程中杆身移位导致的坐标偏差；杆身的外形做了差异化的特征区分，不同规格的扫描杆通过顶部形态、杆身直径的差异做视觉区分，方便临床操作人员快速识别对应型号，避免错装。从结构功能上看，扫描杆的表面做了哑光处理适配光学扫描的识别需求，避免高反光表面导致的扫描数据缺失，杆身的几何特征经过反复校准，所有特征面的角度、位置公差控制在微米级，保证扫描软件可以通过特征匹配自动识别扫描杆的类型，自动换算种植体的真实位置，减少人工校准的工作量。

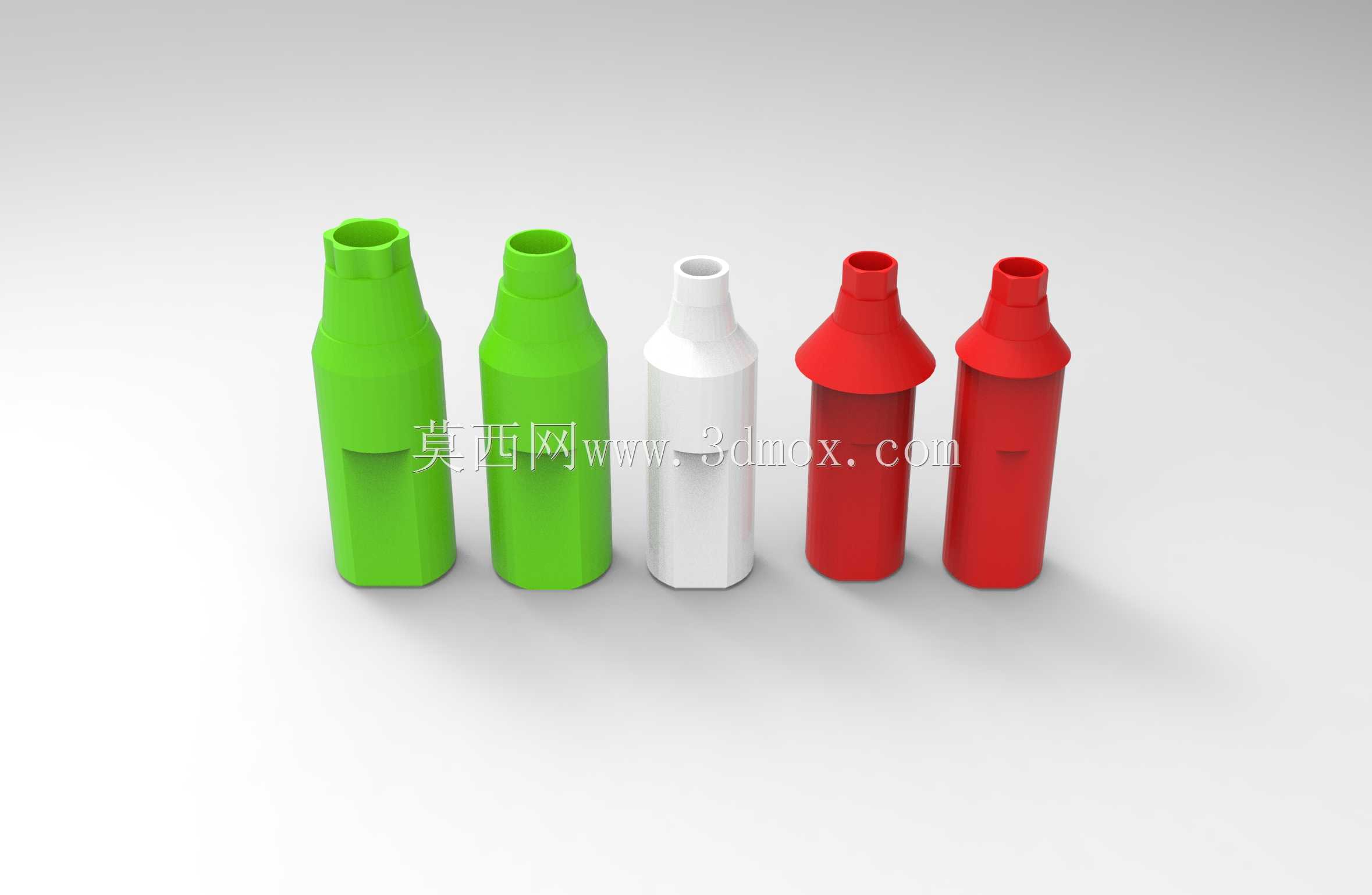

　　考虑到临床使用中的消毒需求，整体结构无卫生死角，杆身表面光滑无凹槽缝隙，能够耐受高温高压消毒流程，不会残留污渍或消毒介质。安装边界方面，扫描杆的总长度控制在适配口内操作的范围内，底部配合端的插入深度严格匹配种植体内部的连接深度，安装到位后有明确的就位触感，不需要额外工具即可完成手紧安装，拆卸时也可以通过夹持杆身直接拔出，不会在种植体上残留碎屑。不同颜色的扫描杆对应不同的穿龈高度规格，绿色款适配浅穿龈的前牙区位点，白色款适配中等穿龈高度的前磨牙区，红色款适配穿龈深度较大的后牙区，临床操作人员可以根据患者牙龈厚度选择对应规格，保证扫描杆的顶部特征完全暴露在牙龈上方，不会被软组织遮挡影响扫描精度。

　　在建模过程中，所有配合面的公差都经过实际装配验证，对接端的配合间隙控制在临床允许的误差范围内，既保证安装顺畅无卡滞，也不会因间隙过大导致扫描数据出现偏差；杆身的锥度设计经过反复调整，在保证结构强度的前提下尽可能缩小直径，减少对口内空间的占用，即使是张口受限的患者也能顺利完成扫描操作。不同于通用型扫描配件，该系列扫描杆针对特定种植系统的接口做了专属优化，不需要额外的转换底座即可直接安装，减少了配件叠加带来的累积误差，进一步提升扫描数据的准确性。杆身的特征标识位置经过光学模拟验证，无论扫描设备从颊侧、舌侧还是咬合面方向扫描，都能捕捉到至少三个定位特征面，保证软件可以完成自动配准，不需要反复调整扫描角度，缩短临床操作时间，减少患者的张口不适感。
