带P10滤芯接口与排气阀的防护口罩结构

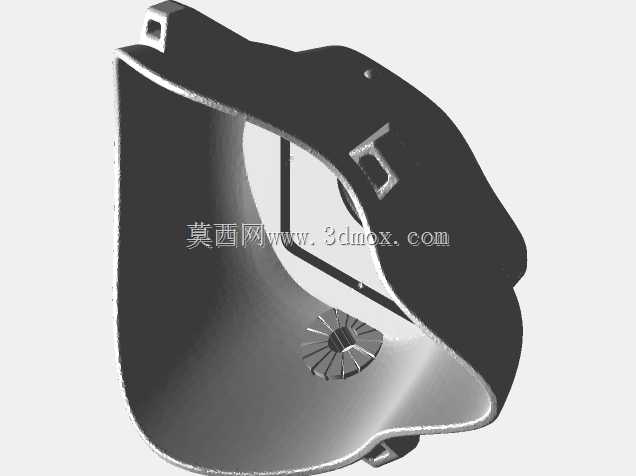

这款防护口罩的结构设计，核心围绕高等级呼吸防护场景下的使用痛点展开，适配日常防疫、高粉尘作业、病原暴露环境等多类需要可靠呼吸防护的场景，解决了常规一次性口罩过滤等级不足、带阀口罩阀片易失效、滤芯不可更换导致使用成本偏高的实际问题。从结构布局来看，主体采用贴合人脸曲面的弧面造型，边缘预留了绑带安装的卡扣位，卡扣采用带通孔的凸耳结构，可穿过弹性绑带实现与面部的紧密贴合，避免佩戴时出现侧边漏风的问题，整体轮廓参考亚洲人面部轮廓数据做了弧度优化，佩戴时不会对鼻梁、颧骨位置造成过度压迫，长时间佩戴的压痕风险更低。

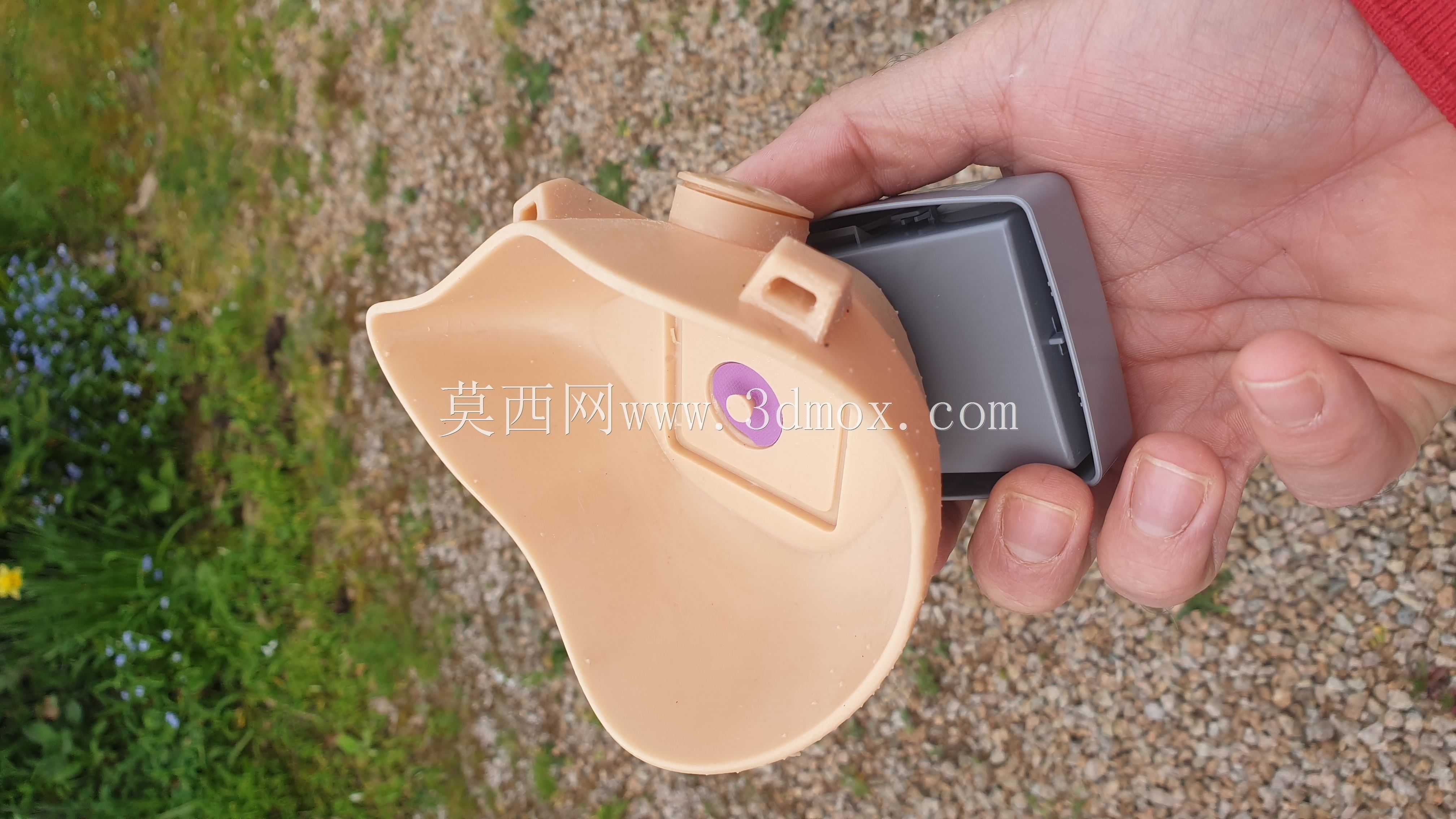

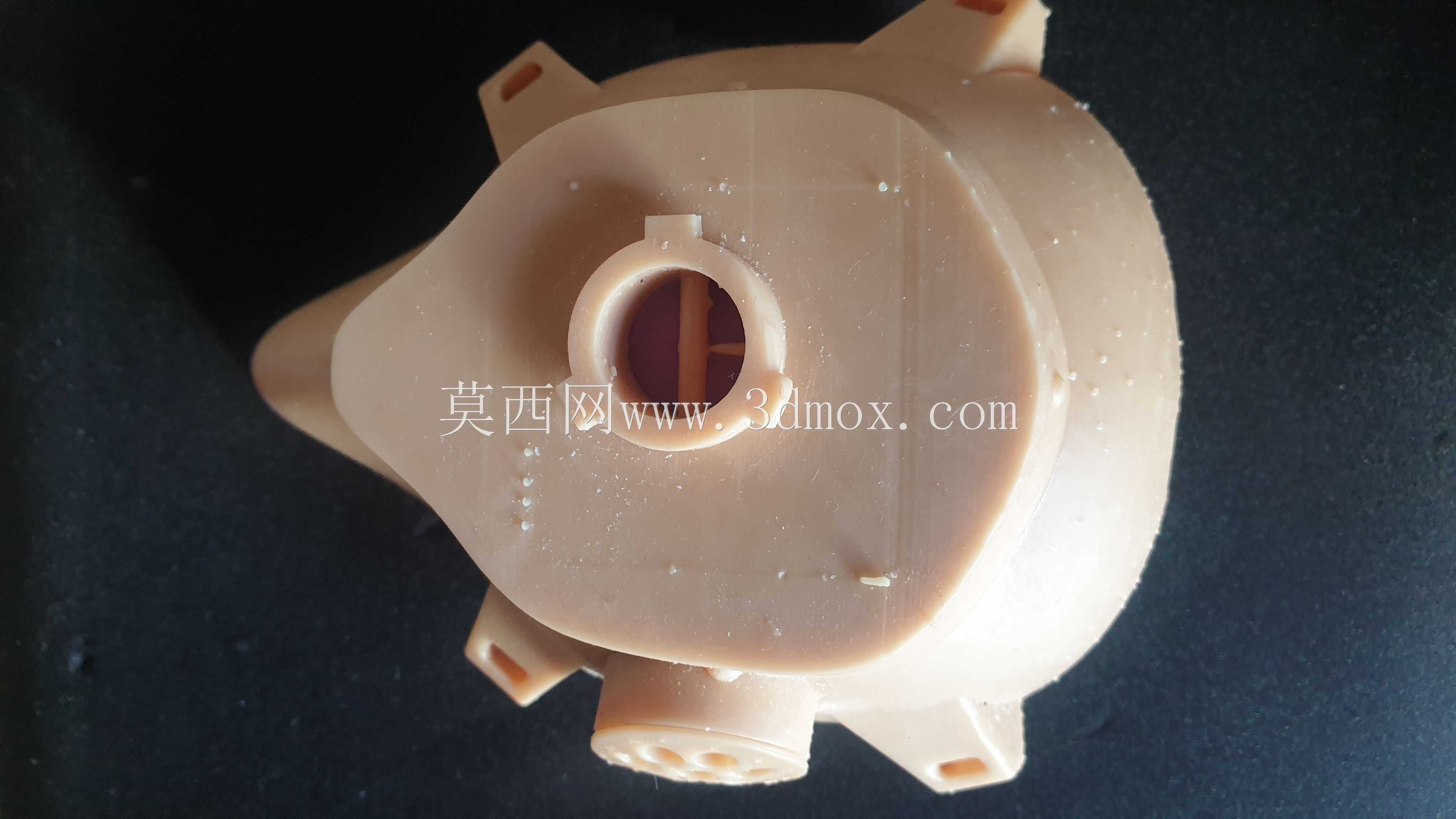

滤芯接口设置在口罩主体的侧上方位置，接口采用带定位卡扣的圆筒结构，可直接适配标准规格的P100等级认证滤芯，安装时将滤芯对准接口旋转卡入即可，卡扣结构可避免使用过程中滤芯意外脱落，接口与滤芯的配合面预留了密封胶圈的安装槽位，装配胶圈后可保证吸气路径完全经过滤芯过滤，不会出现未过滤空气直接进入口罩内部的旁通问题。P100等级滤芯对非油性颗粒物的过滤效率可达99.97%以上，可有效阻隔病原气溶胶、工业粉尘、焊接烟尘等各类有害颗粒物，满足高风险场景下的防护需求。

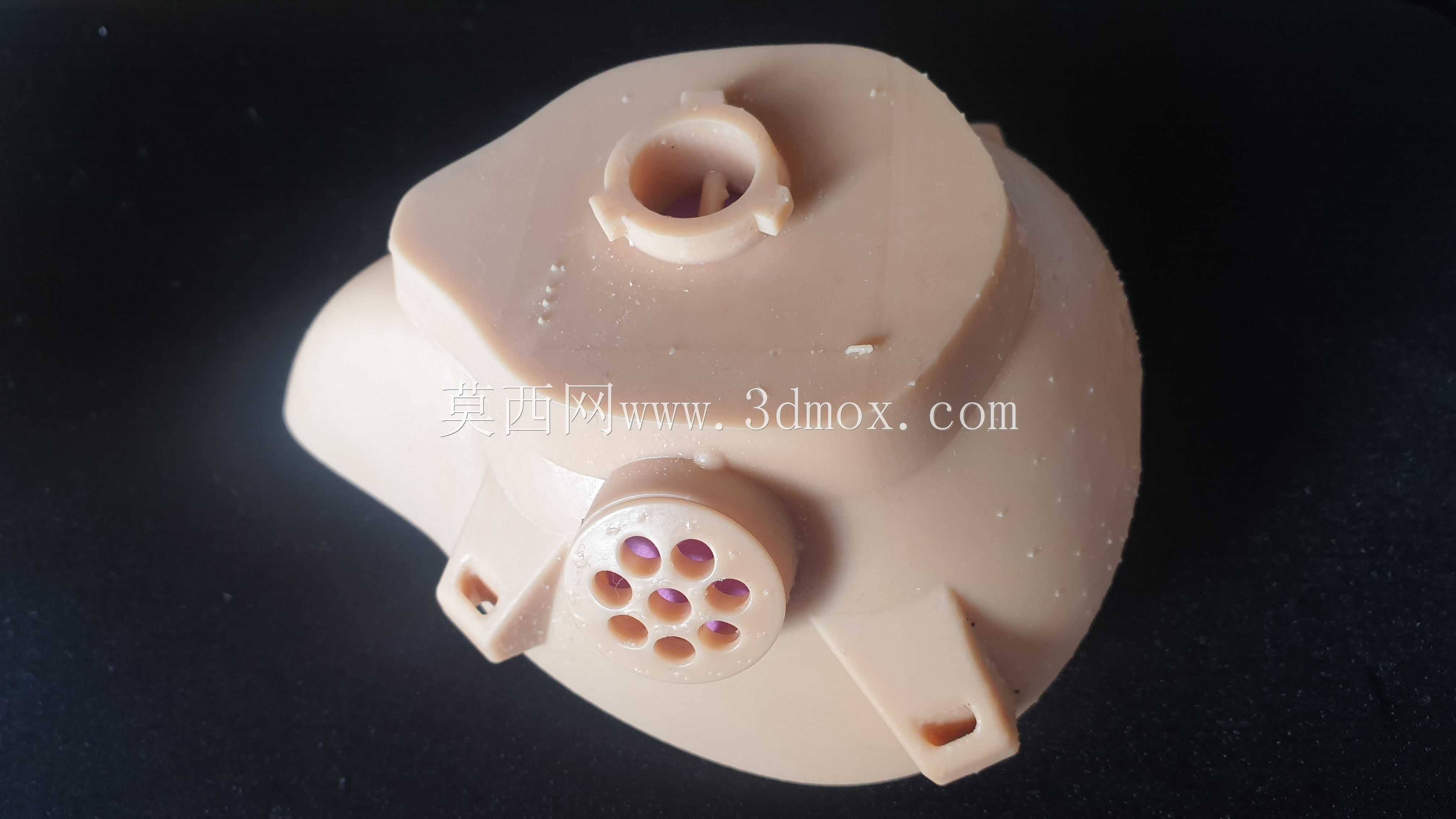

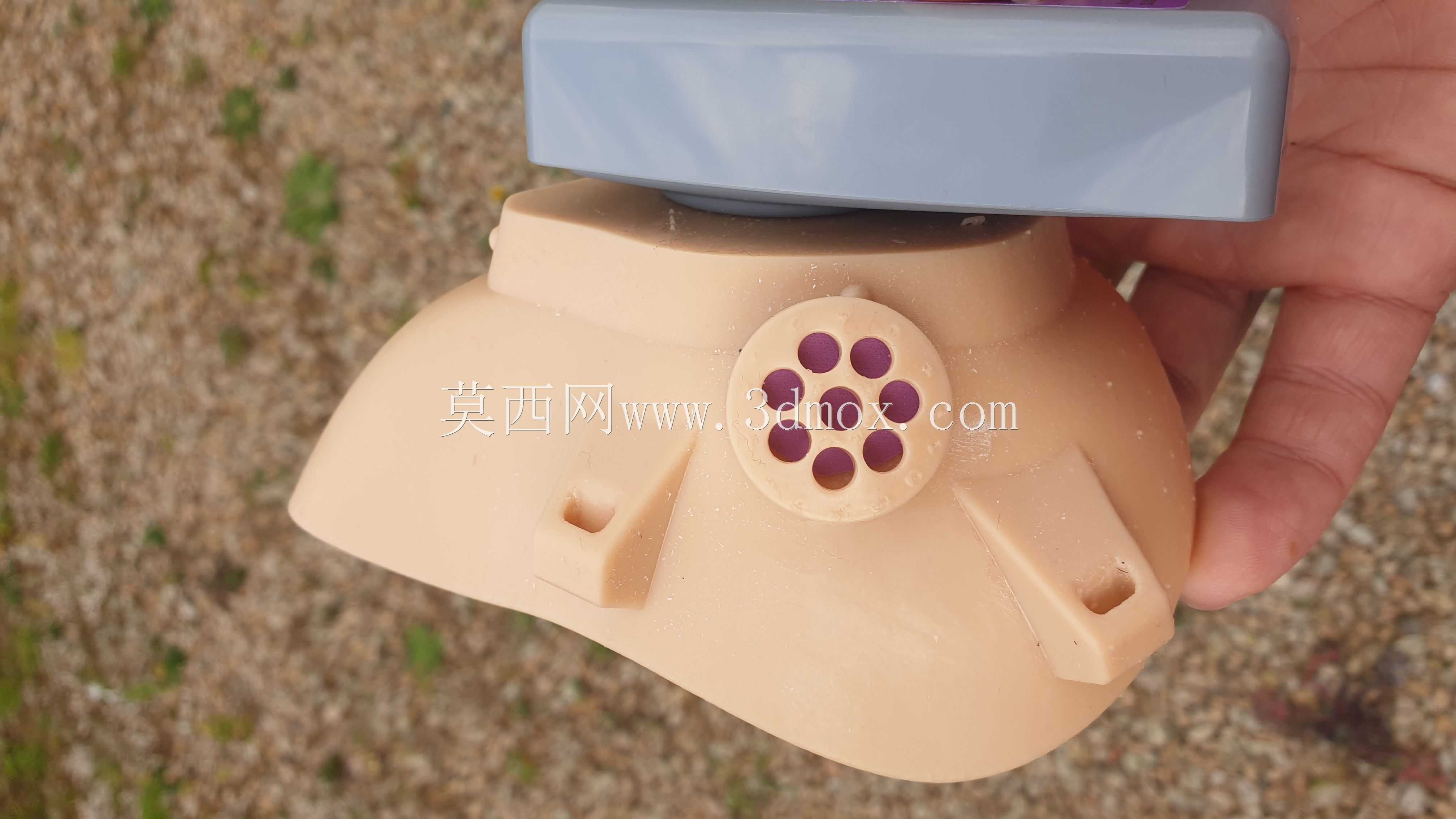

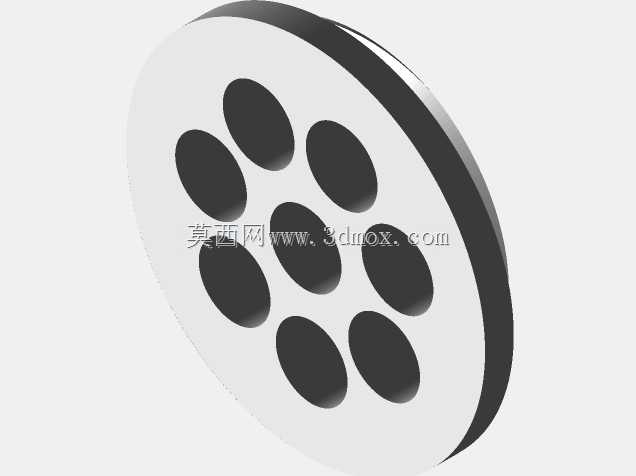

排气阀设置在口罩主体的正面偏下位置，对应人体呼气时的气流方向，阀座采用带多组通气孔的圆盘结构，通气孔呈环形均匀排布，可保证呼气时气流快速排出，降低口罩内部的闷热感与呼气阻力。排气阀配套有螺纹盖结构，阀盖与阀座之间预留了橡胶圆片的安装空间，橡胶圆片作为单向阀片使用，吸气时阀片在负压作用下紧密贴合在阀座的通气孔上，堵住排气通路，迫使外部空气全部经过P100滤芯过滤后进入口罩内部；呼气时阀片在内部正压作用下被推开，呼出的湿热空气可直接通过排气阀快速排出，避免口罩内部积汗、起雾，提升长时间佩戴的舒适度。

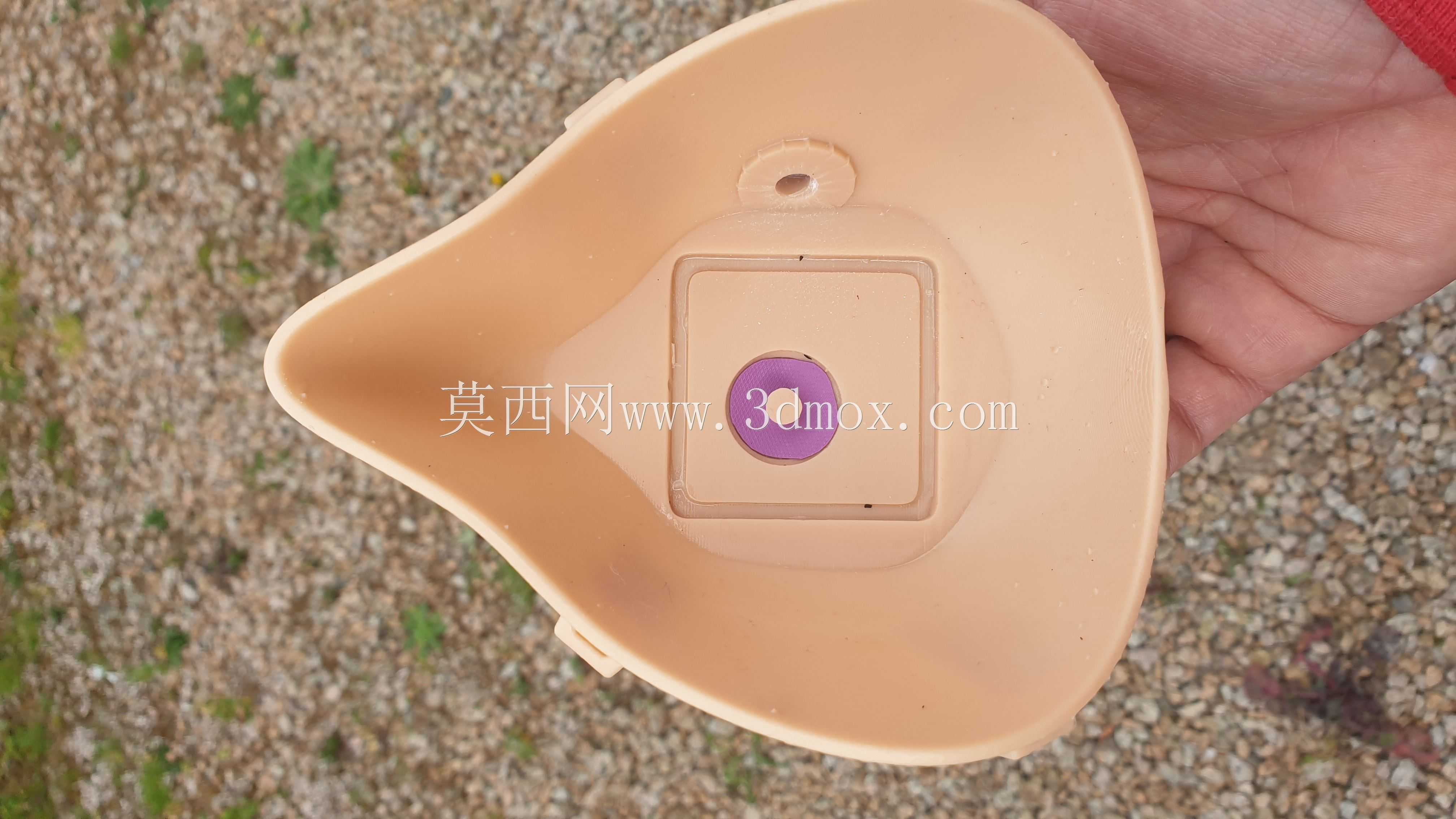

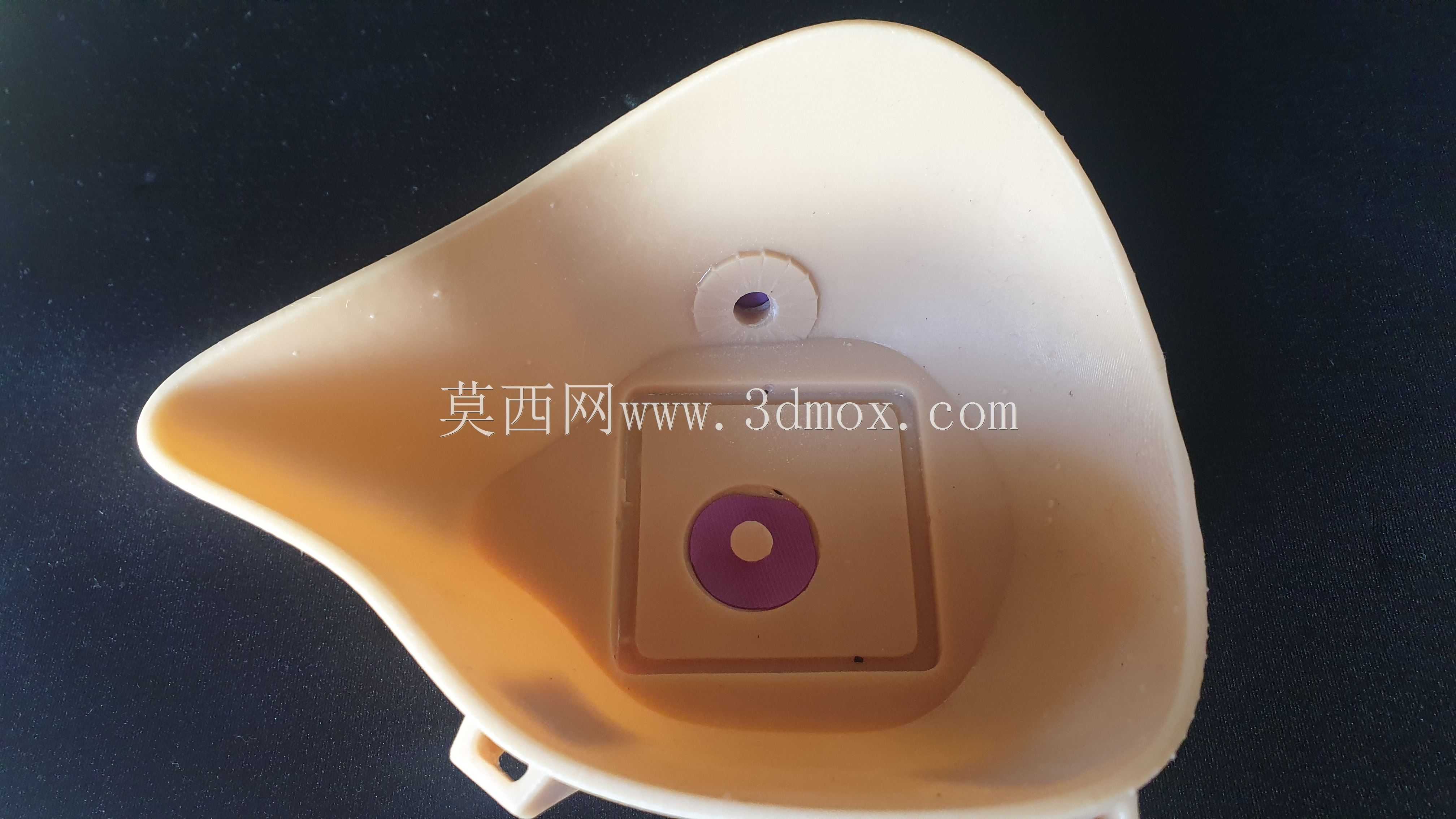

在装配细节上，吸气侧的滤芯接口位置同样需要裁剪适配尺寸的橡胶圆片作为吸气阀片，阀片中心需要加工出小孔，通过小孔将阀片钩挂在接口中心的固定柱上，保证吸气时阀片打开让过滤后的空气进入，呼气时阀片闭合避免未过滤空气从滤芯接口倒灌。整个口罩主体的结构壁厚均匀，适合采用食品级硅胶或者医用级塑料通过注塑工艺加工成型，所有转角位置都做了圆角过渡，没有尖锐棱角，避免佩戴时划伤皮肤或者划破密封胶圈。

从安装边界来看，滤芯接口的外径尺寸与标准P100滤芯的安装尺寸完全匹配，不需要额外加工转接头即可直接装配通用滤芯，排气阀的螺纹盖尺寸适配常规呼吸阀的替换阀片，后期维护时可直接更换老化的橡胶阀片，不需要整体更换口罩主体，降低长期使用的成本。口罩主体的整体尺寸覆盖从鼻梁到下巴的面部区域，边缘的密封边宽度设计为8mm，可与面部皮肤形成足够宽度的密封面，即使佩戴眼镜也不会因为漏气导致镜片起雾。绑带安装位的凸耳结构做了加厚处理，可承受15N以上的拉力不会断裂，适配不同头围的使用者调整绑带松紧度。

实际使用过程中，这种结构的口罩相比常规N95口罩，呼吸阻力更低，因为P100滤芯的过滤面积更大，呼气时通过单向阀直接排气，不会出现湿气积聚在口罩内部打湿滤材导致过滤效率下降的问题；相比全面罩呼吸器，整体重量更轻，结构更紧凑，日常携带和佩戴都更方便，适合长时间连续佩戴使用。设计过程中充分考虑了民用场景下的加工可行性，没有复杂的内部流道，所有结构都可以通过常规注塑模具一次成型，不需要后续复杂的装配工序，橡胶阀片可以采用通用的硅橡胶片裁剪制作，用户甚至可以自行更换损坏的阀片，降低维护门槛。
