线阵与凸阵组合式医用超声换能探头

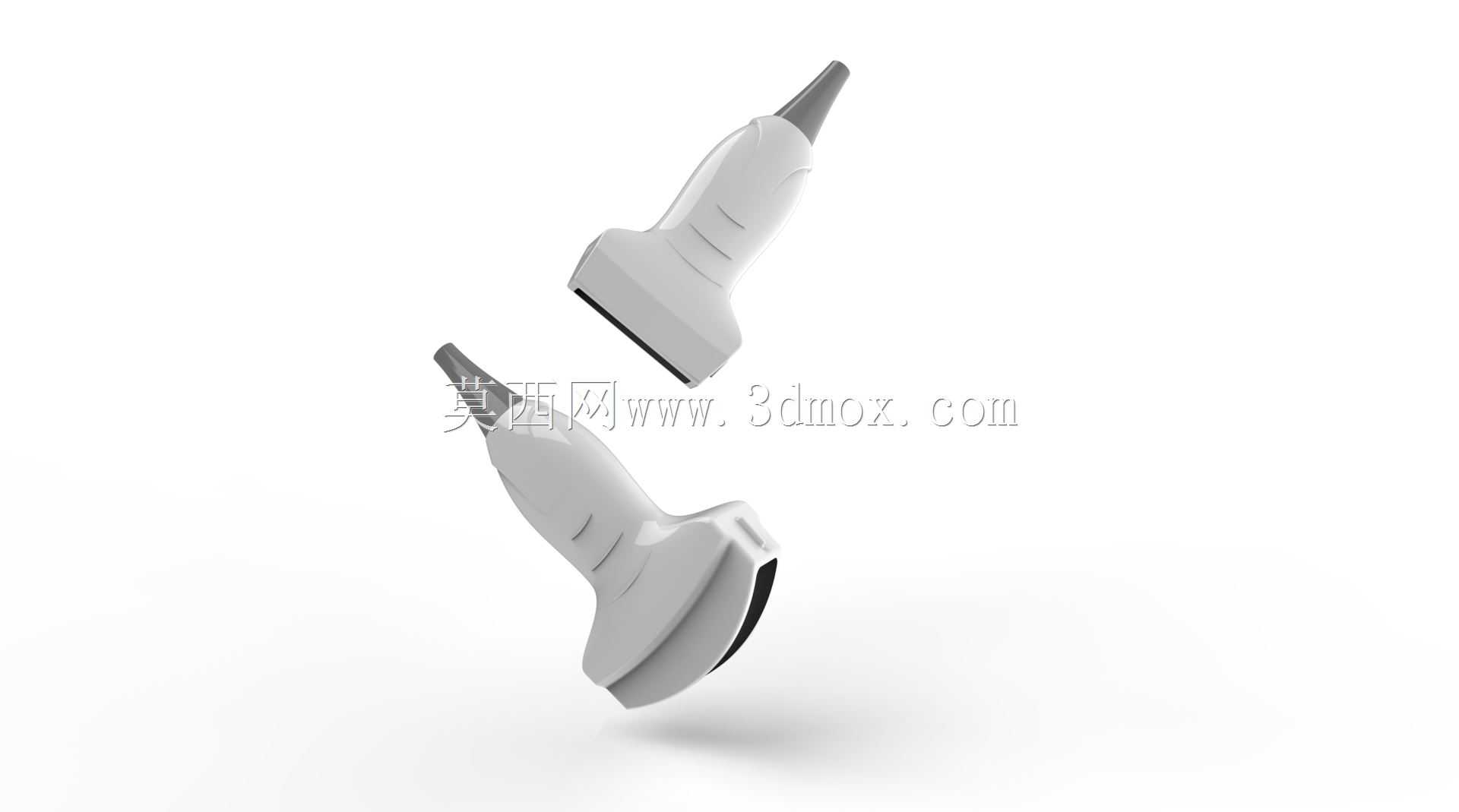

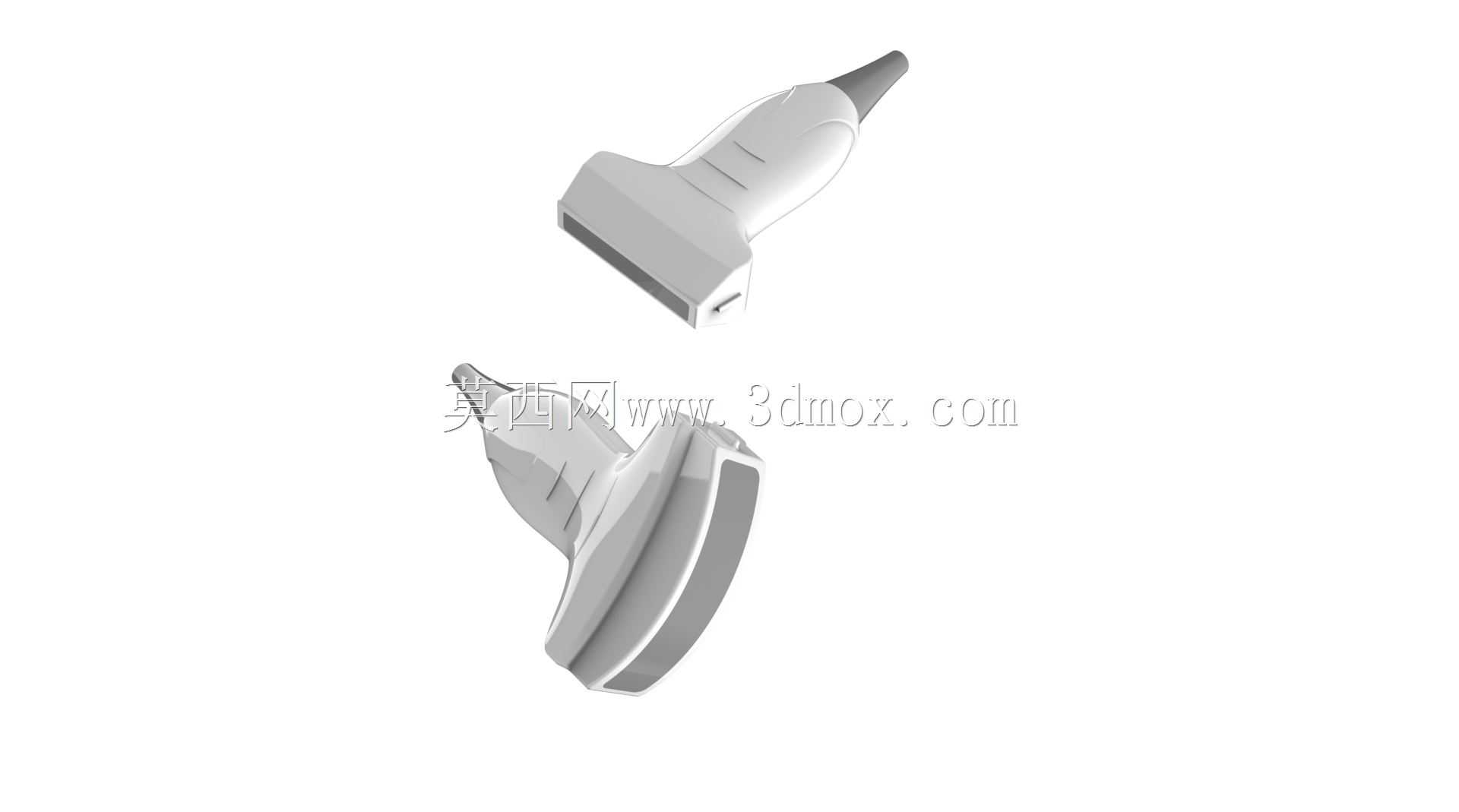

在临床超声诊断场景中，不同扫查需求对应不同形态的换能器结构，线阵换能器凭借平直的声束发射面，更适合浅表组织、血管、小器官的线性扫查，能提供较高的横向分辨率，成像帧幅稳定，扫查轨迹规整；而凸阵换能器的弧形发射面拥有更宽的远场扫查视角，适合腹部、妇产等需要深层大范围成像的场景，可覆盖更大的组织区域，减少探头移动频次。本次设计的组合式超声探头，将两种换能结构整合为一体，在临床操作中可根据扫查部位快速切换使用模式，无需更换探头即可完成不同深度、不同范围的诊断扫查，降低交叉感染风险的同时，缩短检查操作的准备时间。

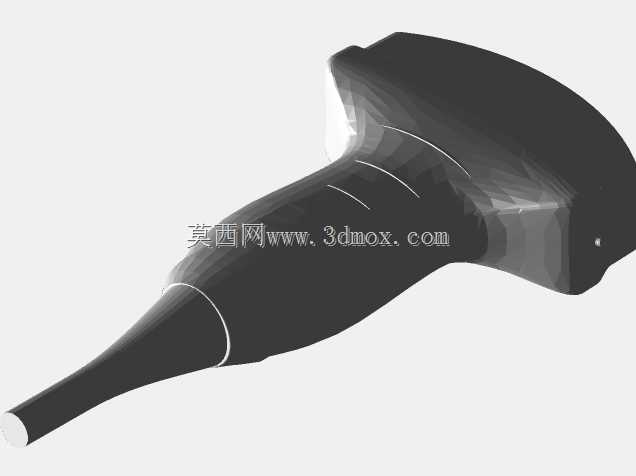

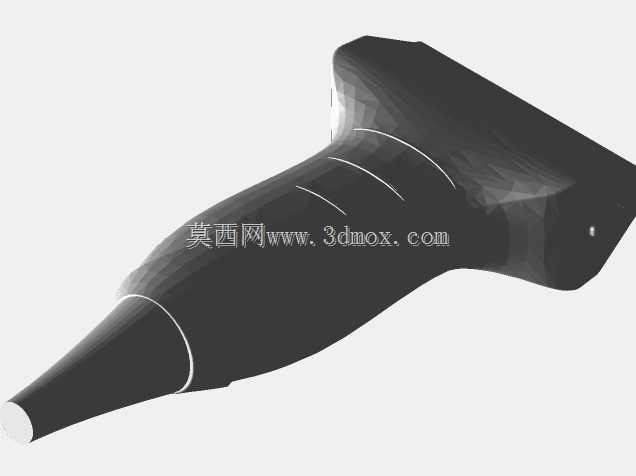

从结构设计逻辑来看，探头握持部分采用贴合人手虎口形态的曲面过渡，整体重心偏向握持端，长时间持握操作不易产生手部疲劳，外壳接缝处做圆弧过渡处理，避免清洁消毒时残留污渍，适配临床常用的医用消毒剂擦拭清洁要求。两种换能器的声头部分分别做了倾角设计，线阵声头与握持轴线呈12度夹角，凸阵声头与握持轴线呈18度夹角，操作时手腕无需过度弯折即可让声头面贴合人体皮肤曲面，尤其是在肋间隙、颈部等体表弧度变化较大的部位，能保证声耦合层充分接触，减少空气间隙造成的声能衰减。

安装边界方面，探头尾端的线缆接口采用标准卡扣式结构，接口端面做密封胶圈设计，可适配主流超声诊断设备的探头插接端口，插拔时的定位卡槽能避免插针弯折，接口处的线缆做防弯折护套处理，护套长度为35mm，可承受上万次弯折而不出现线缆内部线芯断裂的情况。声头的匹配层厚度严格按照超声中心频率的四分之一波长设计，保证声能高效传递到人体组织，同时匹配层表面做耐磨硬化处理，日常使用中与耦合剂、人体皮肤反复摩擦不会出现表层刮花，避免影响声束发射的均匀性。

设计过程中重点平衡了两种换能器的布局权重，没有简单将两个声头生硬拼接，而是在外壳内部做了筋位分隔，分别固定两组换能晶片与匹配层结构，避免两组晶片工作时产生振动串扰，影响成像清晰度。外壳壁厚控制在1.8mm，既保证足够的结构强度，意外跌落时不会出现外壳开裂，又能控制整体重量，整探头重量控制在180g以内，符合临床操作的手持重量要求。声头边缘做R2圆角处理，接触皮肤时不会产生硌压感，对于需要加压扫查的部位，圆角过渡能让压力均匀分布在声头接触面，不会造成局部压力过大导致患者不适。

从实际使用场景出发，探头的线缆出线方向做了偏心设计，出线位置偏向握持侧的后方，操作时线缆不会搭在患者检查区域，也不会干扰操作者的手部移动，线缆外皮采用低摩擦的医用级材质，拖拽时不会与检查床的铺单产生过大阻力。探头内部的晶片散热结构与外壳的导热筋位连通，长时间连续扫查时，晶片工作产生的热量可通过外壳均匀散出，不会出现声头表面温度过高的情况，符合医用电气设备的表面温度安全要求。两种换能模式的切换通过设备端操作即可完成，探头内部的信号切换电路做了屏蔽处理，避免外界电磁干扰对成像信号产生噪声，保证不同模式下的成像信噪比都能满足临床诊断要求。
