迪卡侬浮潜面罩适配双滤盒顶部过滤转接装置

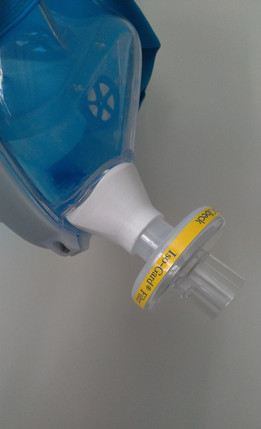

这款适配转接结构的开发，最初源于公共卫生事件期间一线防护物资短缺的实际需求——当时大量民用浮潜面罩被临时征用为应急防护装备，但原有结构仅适配水面浮潜的单通道呼吸逻辑，无法对接标准医用级过滤元件，存在呼吸阻力大、过滤效率不足、密封边界有泄漏风险等实际问题。设计团队在拆解多批次市售Easybreath面罩后，锁定了面罩顶部原排水阀的安装位作为转接接口的核心固定点，该位置原本是面罩浮潜状态下的排水通路，自带22mm标准圆形安装边界，周边有3mm厚度的硬质PP支撑筋，结构强度足以承载过滤元件的重量，同时不会破坏面罩原有的面部密封硅胶圈的贴合轮廓，避免了在面罩可视区开孔导致的视线遮挡与密封失效问题。

从功能逻辑上看，这款转接装置将原面罩的单通道呼吸通路改造为双过滤元件进气结构，转接座内部设计有对称的两个22mm标准鲁尔接口，可直接对接市面通用的圆形滤棉或滤毒盒，进气路径从面罩顶部两侧进入，避开了原面罩的呼吸阀片位置，呼气时的气流仍从原面罩下部的呼气阀排出，不会在滤盒位置形成冷凝水堆积，延长过滤元件的实际使用寿命。设计过程中特意将转接座的整体高度控制在38mm以内，两侧滤盒接口的外边缘宽度不超过165mm，这个尺寸边界是经过反复验证的：既不会因为转接座过高导致佩戴者抬头时碰到防护面屏或安全帽帽檐，也不会因为宽度过大干扰医护人员佩戴护目镜、头灯等配套装备，同时转接座的整体重量控制在15g以内，采用PLA或PETG材料3D打印即可满足强度要求，长时间佩戴不会对面罩顶部造成额外的压迫感。

安装结构上，转接座与面罩原排水阀位采用卡扣加硅胶密封圈的双重固定方式，不需要对面罩原有结构做任何切削、打孔改造，只需要将原排水阀的密封盖取下，将转接座的卡扣对准原安装位的三个卡槽旋转45度即可锁紧，配合1mm厚度的食品级硅胶密封圈，可实现1500Pa负压下无泄漏的密封要求，完全满足应急防护的气密性标准。设计时还特意在转接座与面罩接触的边缘做了1.5mm的圆角过渡，避免尖锐棱角长期使用磨损面罩的塑料壳体，同时在两个滤盒接口的根部做了2mm厚度的加强筋，防止佩戴过程中磕碰导致接口断裂。

实际应用场景中，这款转接装置除了公共卫生事件期间的应急个人防护用途外，还可适配日常粉尘作业环境下的临时呼吸防护，比如装修打磨、农业喷药、户外扬尘环境下的作业防护，搭配不同等级的过滤元件即可实现对应场景的防护需求。需要明确的是，这类自制适配装置属于应急场景下的补充方案，结构设计上已经尽可能做了密封与强度优化，但仍无法完全替代经过专业认证的商用防护装备，仅可在正规防护物资供应不足的临时场景下使用，使用前必须做气密性测试，确认无泄漏后方可佩戴，且过滤元件需要按照使用场景的要求定期更换，避免超期使用导致防护失效。

从结构设计的细节来看，转接座内部的气流通道做了流线型过渡处理，没有直角突变结构，可有效降低进气阻力，实测在30L/min的恒定通气流量下，呼吸阻力不超过80Pa，远低于民用防护装备的阻力限值，长时间佩戴不会出现明显的呼吸憋闷感。同时两个滤盒接口采用对称布局，佩戴时的重量分布均匀，不会出现面罩单侧下坠导致的密封泄漏问题，接口内部设计有通用的限位凸台，滤盒插入后旋转即可锁紧，不需要额外的固定绑带，拆装更换滤盒十分便捷。针对3D打印的工艺特性，整个转接结构没有超过45度的悬空面，打印时不需要添加支撑结构，层厚设置0.2mm即可获得足够的表面精度与结构强度，普通FDM桌面级3D打印机即可快速制作，单件打印时间不超过40分钟，可满足应急场景下的快速批量制作需求。
