适配迪卡侬Easybreath面罩的呼吸转接瓣膜结构

　　在公共卫生应急防护、户外涉水呼吸配套这类场景里，现成的民用面罩往往存在接口适配性不足的问题，迪卡侬Easybreath这类一体化浮潜面罩原本的设计仅服务于水面浮潜时的呼吸通路，无法直接对接呼吸辅助设备，也不能串联过滤元件实现空气过滤功能，这款转接瓣膜结构就是针对这一实际使用缺口开发的适配部件。从实际安装边界来看，结构两端的接口严格匹配22mm标准通径，这个尺寸是呼吸类管路、过滤元件通用的对接规格，不管是对接常规呼吸管路，还是串联两个同规格的过滤罐，都能实现无额外转接头的直连安装，不需要对原有面罩的接口做任何破坏性修改，直接卡入面罩原有呼吸通路位置即可完成固定，安装后不会出现干涉面罩密封胶圈贴合面部的问题，也不会遮挡面罩的视窗区域，

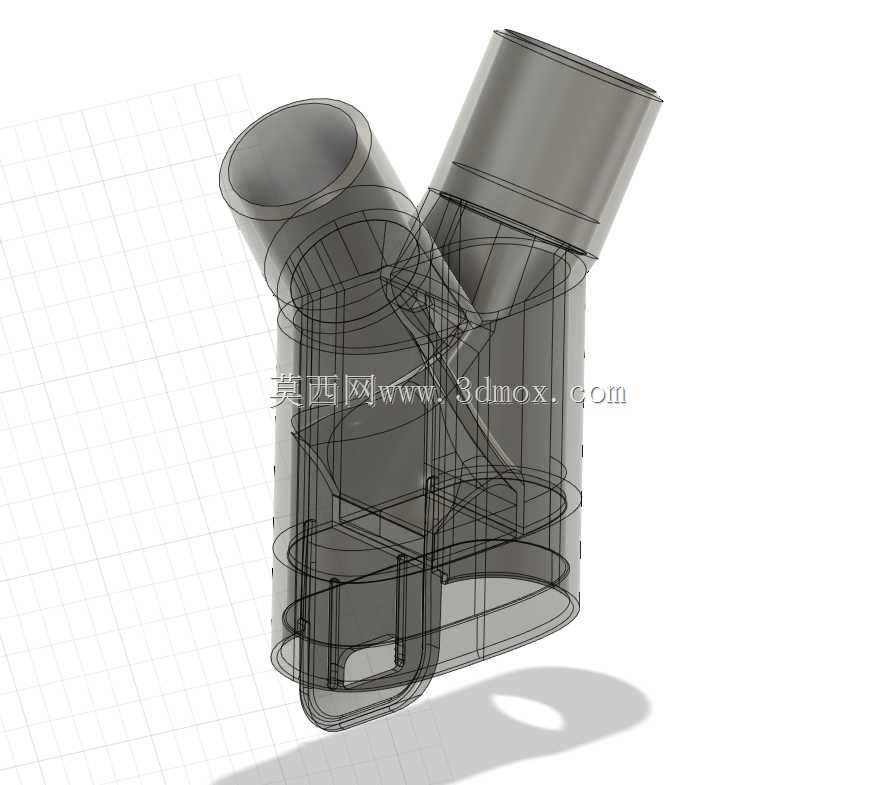

　　保证原有面罩的视野完整性。设计过程中优先考虑了增材制造的工艺可行性，整体结构做了一体化的薄壁处理，没有多余的支撑冗余结构，打印时不需要额外添加大量支撑，仅在内部瓣膜活动位置预留最小的支撑间隙，打印完成后只需要简单去除少量支撑毛刺就能直接使用，不需要二次打磨或者粘接组装。结构内部的瓣膜采用单瓣式止回设计，气流只能从面罩侧向外流出，或者经过过滤元件从外侧流入面罩，避免呼出的废气在面罩内部积聚，同时也能阻断外部未经过滤的空气直接进入面罩，瓣膜的开合角度经过反复调整，既不会因为开度过大导致气流反串，也不会因为开度过小增加呼吸阻力，正常呼吸状态下瓣膜的开合响应速度完全匹配人体平静呼吸、轻度活动时的呼吸频率，不会出现憋气或者呼吸不畅的问题。

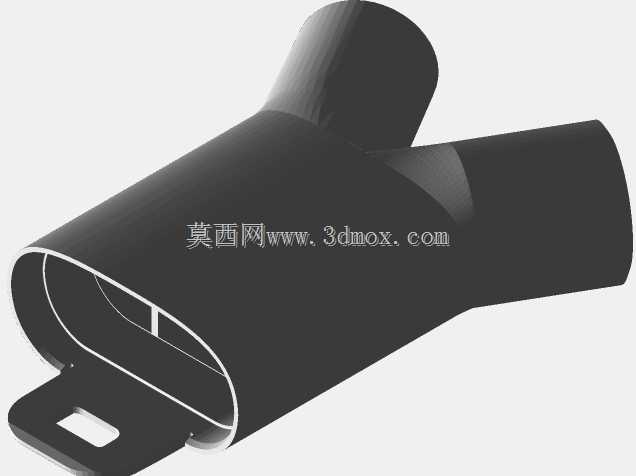

　　针对打印工艺的适配，结构的最小壁厚控制在0.2mm以上，不管是使用0.4mm还是0.6mm直径的喷嘴都能顺利打印，层厚设置在0.2mm到0.3mm区间时，打印出来的结构密封性能完全满足使用要求，不会出现漏气的问题，整体打印耗材用量控制在30g左右，不管是小批量制作还是个人应急打印都能快速完成，打印耗时短，材料成本低。结构的外形做了流线型过渡处理，两个接口的夹角经过优化，安装在面罩下方之后不会出现硌下巴的问题，也不会因为突出尺寸过大影响面罩在佩戴时的活动便利性，不管是搭配头带正常佩戴面罩，还是在面罩外侧额外加装防护面屏，都不会和转接结构产生位置干涉。实际测试过程中，面罩和过滤元件的连接牢固度经过反复插拔验证，

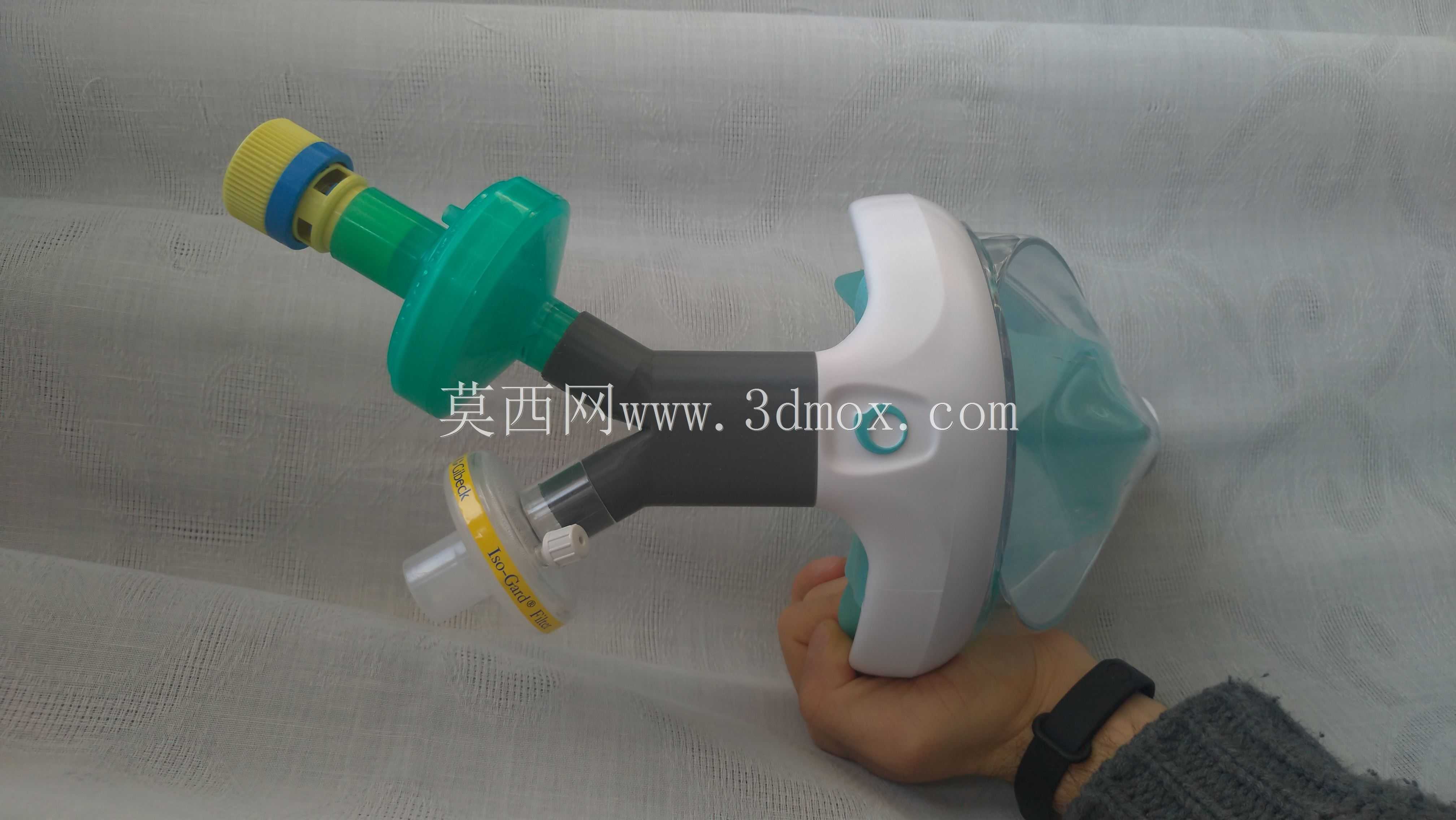

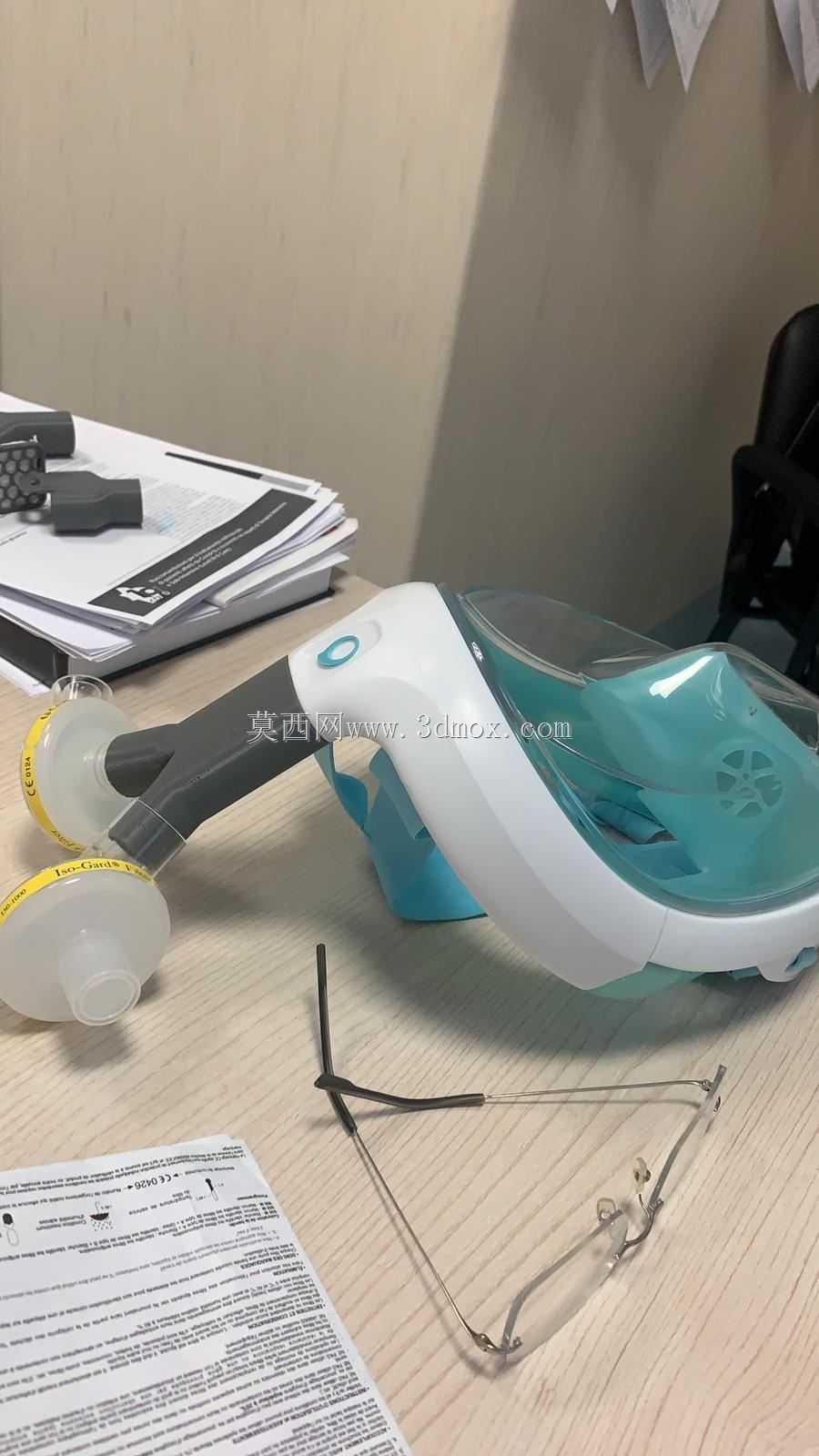

　　不会因为正常的呼吸拉扯或者轻微的触碰出现脱落问题，接口处的密封面做了微凸的环筋设计，即使是3D打印出来的表面存在细微的层纹，也能通过环筋的挤压变形实现密封，不需要额外添加密封胶圈就能达到不漏气的效果。针对不同的使用场景，这个结构既可以单接一个过滤元件实现基础的空气过滤，也可以同时对接两个过滤元件降低呼吸阻力，还可以直接对接呼吸管路连接外置的呼吸设备，不需要更换不同的转接件，一个结构就能覆盖多种使用需求，结构内部没有卫生死角，打印完成后可以直接使用酒精擦拭消毒，不会因为结构缝隙残留污渍影响后续使用。
