轻便型快制防护呼吸面罩结构设计

这款防护面罩的设计初衷，是面向应急场景下的快速制造需求，适配桌面级FDM3D打印设备的成型特性，无需额外支撑结构即可完成整体打印，大幅降低生产门槛与制作周期。从实际应用场景来看，该面罩可覆盖日常粉尘防护、临时呼吸道防护、低风险作业环境下的呼吸阻隔等使用需求，尤其适合小批量定制、应急物资补产的场景，无需开模即可根据不同使用者的面部轮廓快速调整尺寸，适配不同脸型的贴合需求。

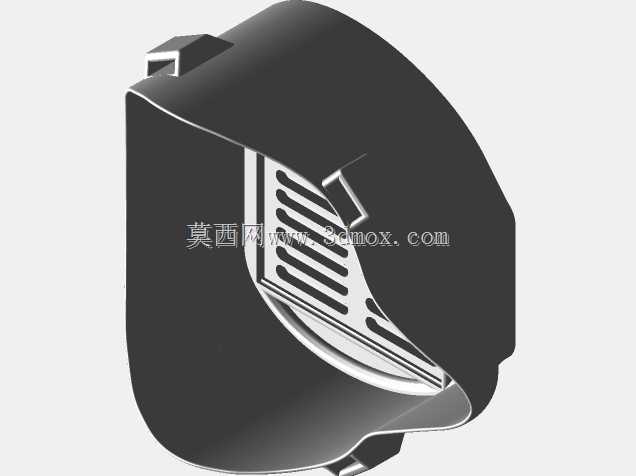

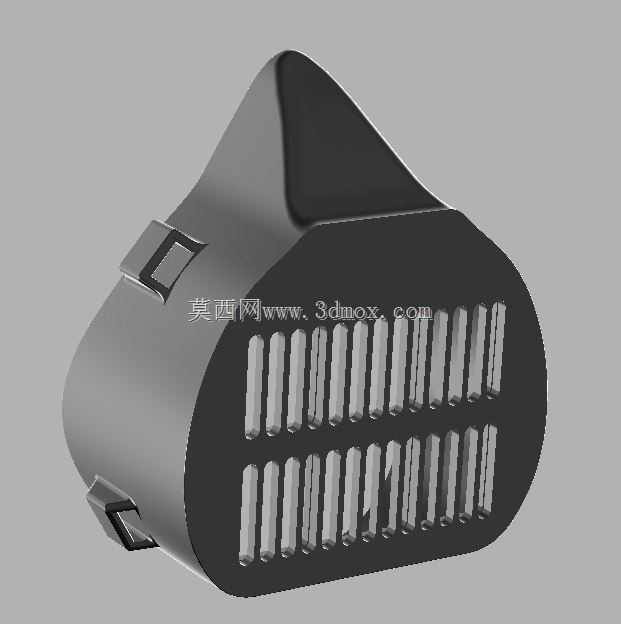

从功能特性上看，面罩主体采用贴合人体鼻颌部位的曲面构型，边缘做了圆弧过渡处理，能够与面部皮肤形成较为紧密的贴合，减少未经过滤的空气从侧边缝隙进入的可能。正面设置的双排格栅式过滤结构，在保证足够通气面积的同时，可搭配常见的过滤棉、熔喷布等滤材使用，格栅的筋条宽度与间距经过优化，既能够为滤材提供足够的支撑，避免吸气时滤材被负压吸附变形影响通气效率，又不会过度遮挡通气面积，保证呼吸时的气流通畅，长时间佩戴不会产生明显的憋气感。

设计过程中优先考虑了3D打印的工艺适配性，整体结构无复杂倒扣、无悬空角度大于45度的结构，打印时无需添加可溶性支撑或者易拆除支撑，打印完成后仅需简单去除底部 raft 层即可直接使用，减少后处理工序。两侧设置的卡扣式绑带固定位，采用一体化成型的卡槽结构，可适配宽度在10-15mm之间的弹性织带，安装时直接将织带穿入卡槽即可完成固定，无需额外的粘接或者紧固件连接，进一步减少装配步骤。卡扣的受力位置做了局部加厚处理，能够承受绑带拉伸时的拉力，避免长期使用出现断裂问题。

从安装边界与尺寸适配来看，面罩主体覆盖区域从鼻梁位置延伸至下颌上方，横向宽度适配多数成年人的面部尺寸，整体壁厚控制在1.8-2.5mm之间，既保证足够的结构强度，避免佩戴过程中受挤压变形破坏面部贴合度，又能控制打印耗材用量，缩短单批次打印时间。面罩与面部接触的边缘做了1.5mm的圆角处理，减少长时间佩戴对皮肤的压迫感，若需要更高的贴合度，还可在边缘粘贴薄海绵条，进一步提升密封性能与佩戴舒适度。

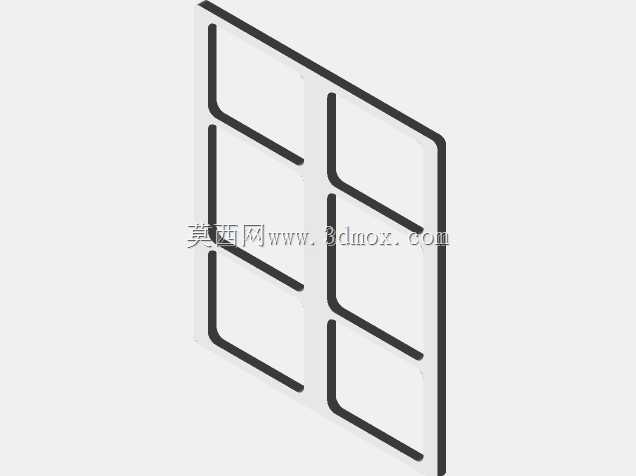

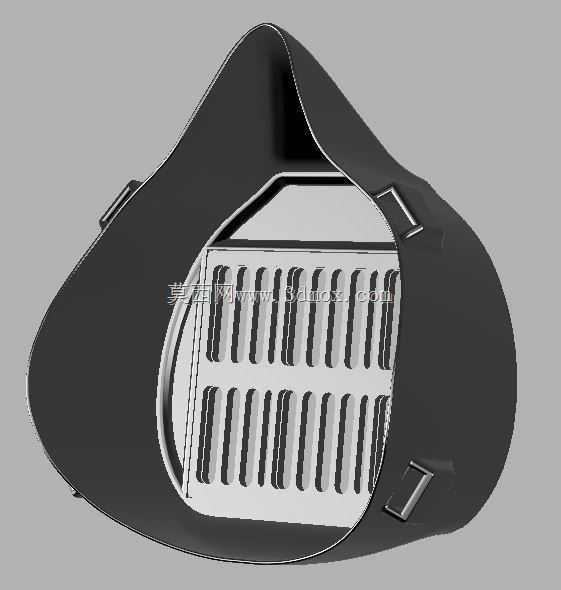

结构设计上，过滤区域的格栅筋条采用等距排布，单根筋条厚度1.2mm，相邻筋条间距3mm，双排布局的总通气面积可满足成年人平静状态下的通气量需求，即使在快步行走等轻度运动状态下，也不会出现通气不足的问题。面罩的鼻部位置做了凸起的适配曲面，能够贴合鼻梁的自然弧度，避免佩戴时压迫鼻梁造成不适，同时减少该位置的漏气缝隙。整体结构无细小易断裂的零部件，打印完成后可直接投入使用，即使是没有装配经验的使用者，也能快速完成滤材与绑带的安装。

针对3D打印的材料适配性，该结构可兼容PLA、PETG、ABS等常见的打印耗材，其中PETG材料的韧性与耐候性更佳，适合制作可重复使用的面罩主体，PLA材料打印难度更低，适合应急场景下的快速批量生产。打印时层厚设置在0.2-0.3mm之间即可满足表面精度要求，无需过高的打印精度，能够进一步提升打印速度，单台普通桌面级3D打印机2-3小时即可完成一件面罩的打印，可快速实现小批量的物资供给。
